I/O Module • Montage

3.4 Abbildung

3.5 Erdanschluss

In den meisten Anwendungen werden industrielle Steuergeräte in Schaltschränke eingebaut, in
denen sich auch elektromagnetische Schaltelemente (Relais, Schütze), Transformatoren, Mo-
torregler, Frequenzumrichter u.ä. befinden. In solchen Schaltschränken entstehen zwangsläufig
elektromagnetische Störungen unterschiedlicher Art.
Diese Störungen können zwar nicht generell verhindert werden, durch geeignete Erdungs-,
Schirmungs- und andere Schutzmaßnahmen kann jedoch eine negative Beeinflussung der Ge-
räte untereinander weitgehend unterbunden werden. Diese Schutzmaßnahmen umfassen
Schaltschrank-Erdung, Modul-Erdung, Kabelschirmung-Erdung, Schutzbeschaltung von elek-
tromechanischen Schaltelementen, richtige Verwendung von Kabeln sowie Berücksichtigung
von Kabelquerschnitt und -ausführung.
Die Erdung hat zwei grundsätzlich unterschiedliche Funktionen:
• Schutzerdung
• Ableitung von elektromagnetischen Störungen
Die Erdungsmaßnahmen sind davon abhängig, ob das Modul direkt an der Schaltschrankrück-
wand oder auf der Hutschiene montiert wird.
60

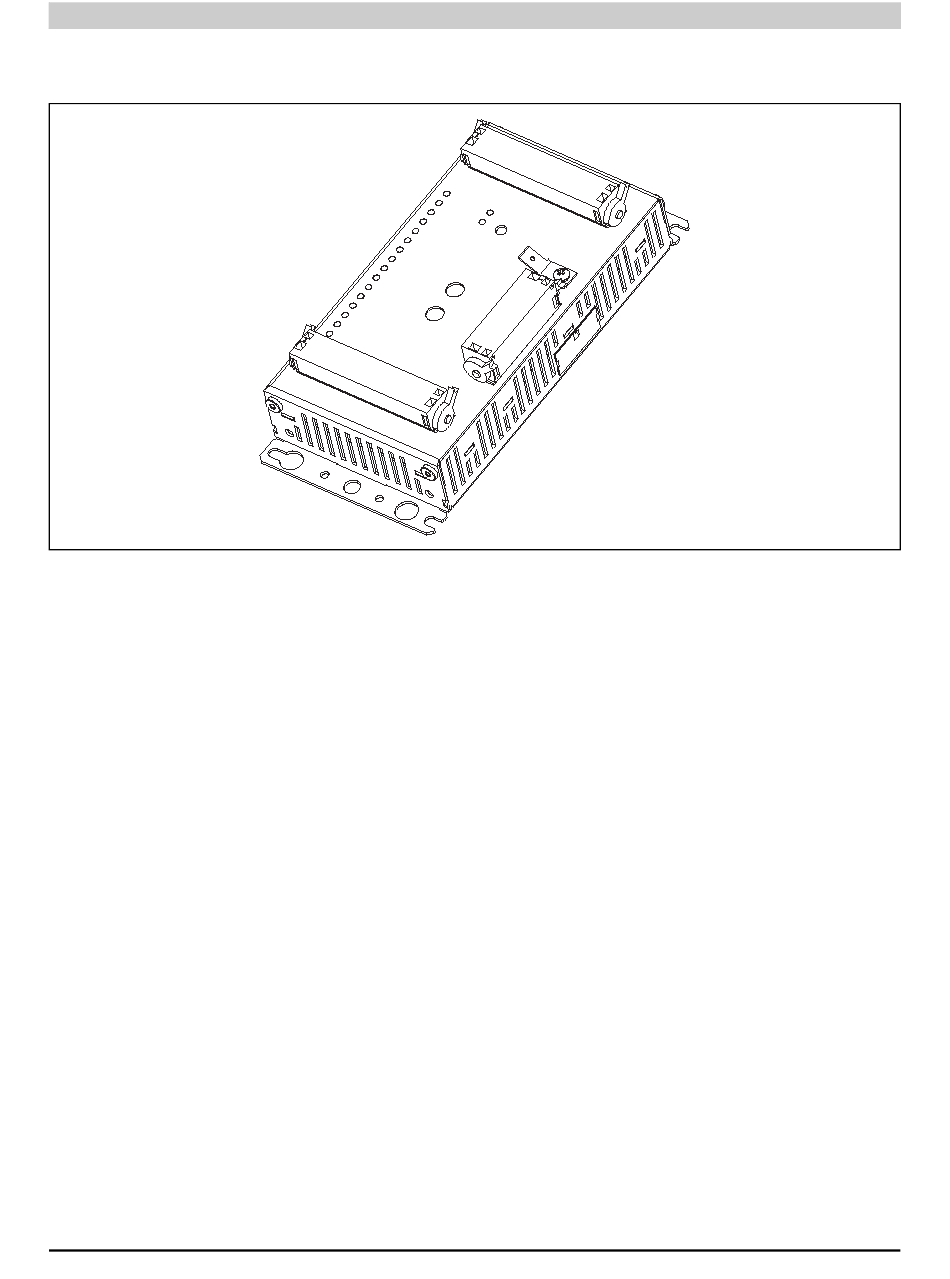

Abbildung 10: Compact I/O Module - Abbildung
