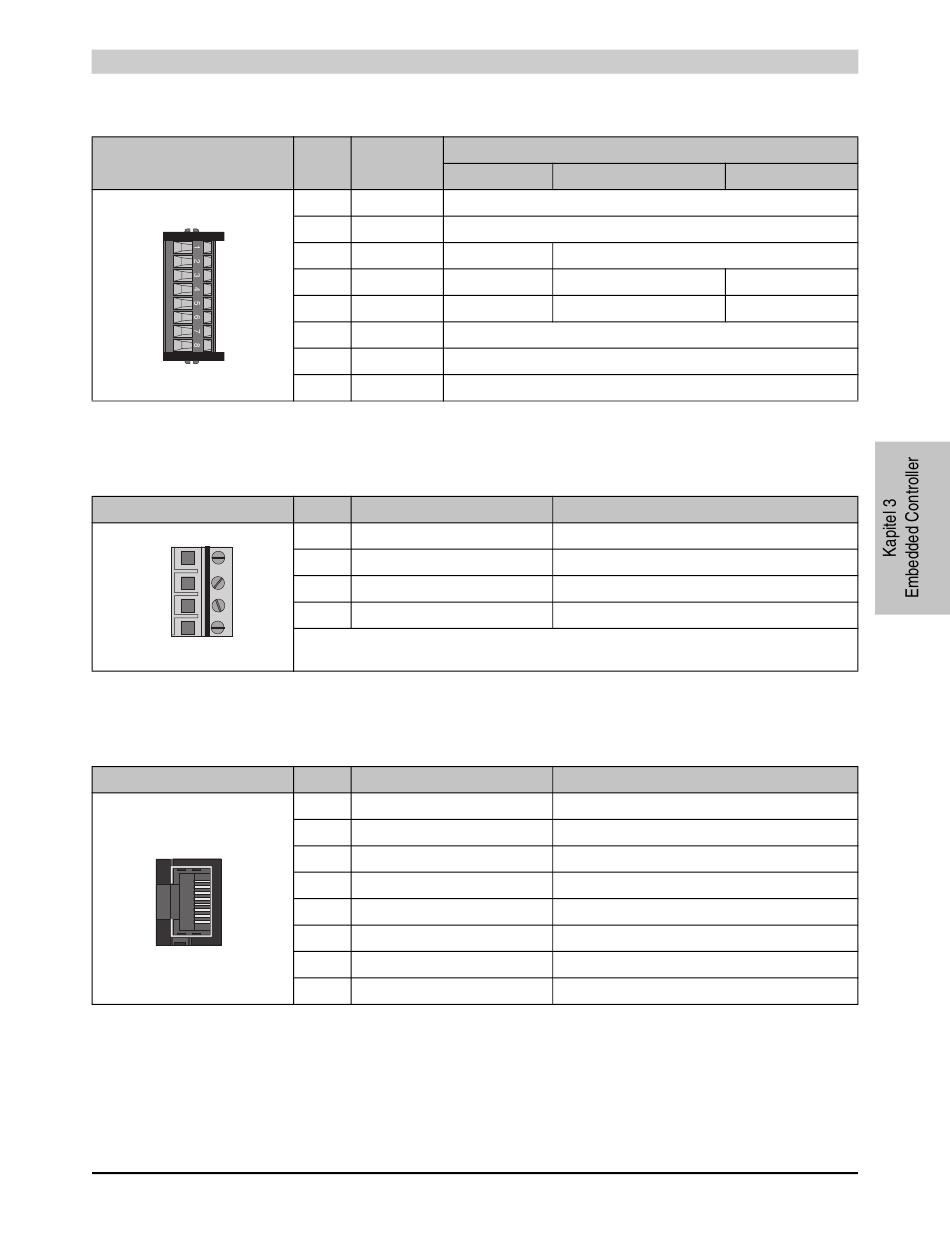

4.11.4 Anschluss IF4 (Ein-/Ausgänge)
X4
0TB708.91
Tabelle 16: 7EC021.60-1 - Anschlussbelegung IF4 (Ein-/Ausgänge)

4.11.5 Anwenderschnittstelle IF5 (X2X)

X5
1
2
3
4
0TB704.9

Tabelle 17: 7EC021.60-1 - Anschlussbelegung IF5 (X2X)

4.11.6 Anwenderschnittstelle IF6 (Ethernet)

X6
1

Tabelle 18: 7EC021.60-1 - Anschlussbelegung IF6 (Ethernet)

Compact I/O System Anwenderhandbuch V 1.22
Pin Bezeichnung Inkrementzähler
1 GND
2 +24 VDC
3 Digital I/O 1
4 Digital I/O 2
5 Digital I/O 3
6 Shield
7 +24 VDC
8 GND
Pin Bezeichnung
1 X2X
2 X2X⊥
3 X2X\
4 SHLD
Pin Bezeichnung
1 RXD
2 RXD\
3 TXD
4 Termination
5 Termination
6 TXD\
7 Termination
8 Termination
Embedded Controller • EC20
Funktion im Modus:
Perioden-/Torzeitmessung
GND (Digital I/O)
Versorgung +24V (Digital I/O)
A
B ---
R externer Clock
Schirm
Versorgung +24V (Modul)
GND (Modul)
Funktion
X2X Daten
X2X Ground
X2X Daten invertiert
Schirm
Funktion
Receive Signal
Receive Signal invertiert
Transmit Signal
Termination
Termination
Transmit Signal invertiert
Termination
Termination
Schrittmotor Zähler
Zähleingang
Zählrichtung
---
