I/O Module • 7CX436.50-1 • Analoge/Digitale Ausgänge
Digitale Ausgänge
Ausgangsversorgung
+24 VDC
DA 1, 2, 7, 8

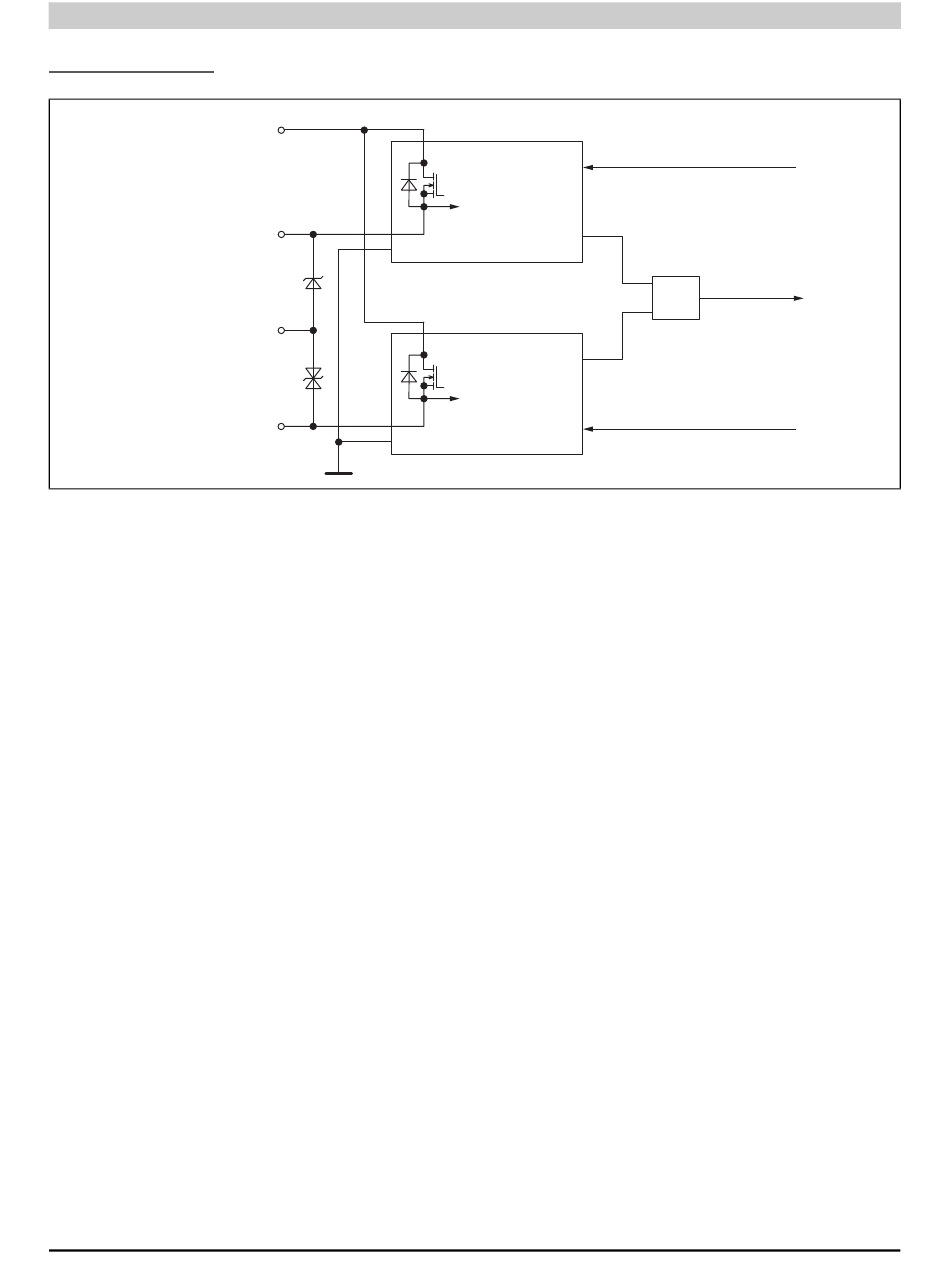

Abbildung 44: 7CX436.50-1 - Eingangsschema / Digitale Ausgänge
Aufgrund der erforderlichen Freilaufdioden für die PWM-fähigen Digitalausgänge 1, 2, 7 und 8
ist für diese Ausgänge der Verpolungsschutz der Ausgangsversorgung nicht gewährleistet!
110
GND
47V
DA 3-6
Temperatur- und
I -Monitor
K
Temperatur- und
I -Monitor
K
Compact I/O System Anwenderhandbuch V 1.22
Ausgangsstatus
Diagnosestatus
&
Ausgangsstatus
