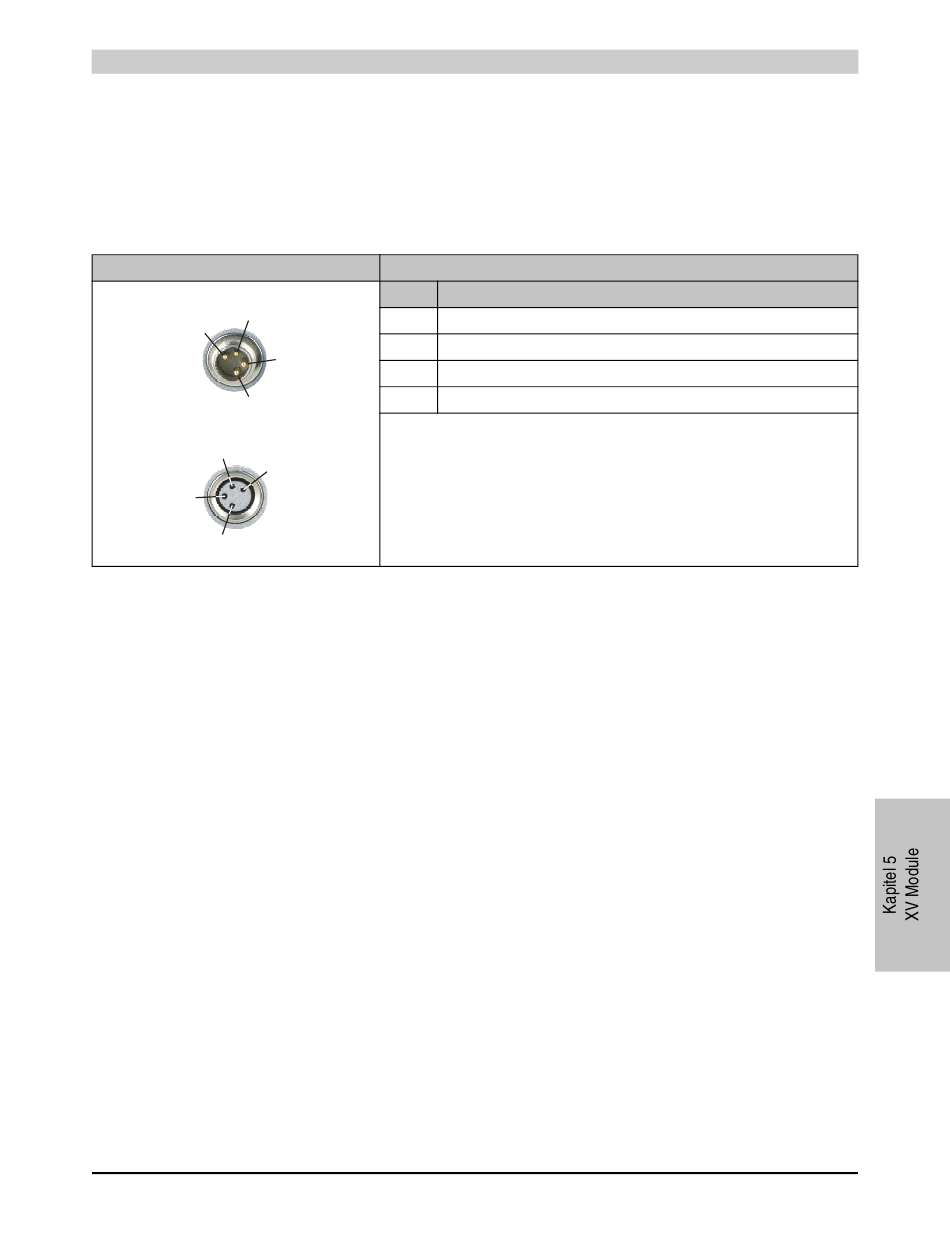

Modulversorgung 24 VDC
Die Modulversorgung wird über Rundstecker angeschlossen (2 x M8, 4-polig). Über Stecker C
wird die Versorgung eingespeist. Buchse D dient zur Weiterleitung der Versorgung auf andere
Module.
Der maximal zulässige Strom für die Rundstecker ist 8 A!
Anschluss
2
1
C
3
2
D
4
3
Compact I/O System Anwenderhandbuch V 1.22
XV Module • 7XV124.50-51 • X2X Link und Modulversorgung
Pin
Bezeichnung
1
24 VDC
2
24 VDC
4
3
GND
4
GND
C ... Stecker im Modul, Einspeisung
D ... Buchse im Modul, Weiterleitung
1

Tabelle 269: 7XV124.50-51 - Modulversorgung 24 VDC

Anschlussbelegung
351
