4.2.5 Analoge/Digitale Eingänge
Anschlüsse der Feldklemme
Die digitalen Eingänge 1 - 3 sind mit Zusatzfunktionen ausgestattet (Ereigniszähler, ABR Aus-
wertung, usw.). Die Versorgungsspannung kann durch das Anwenderprogramm überwacht wer-
den.

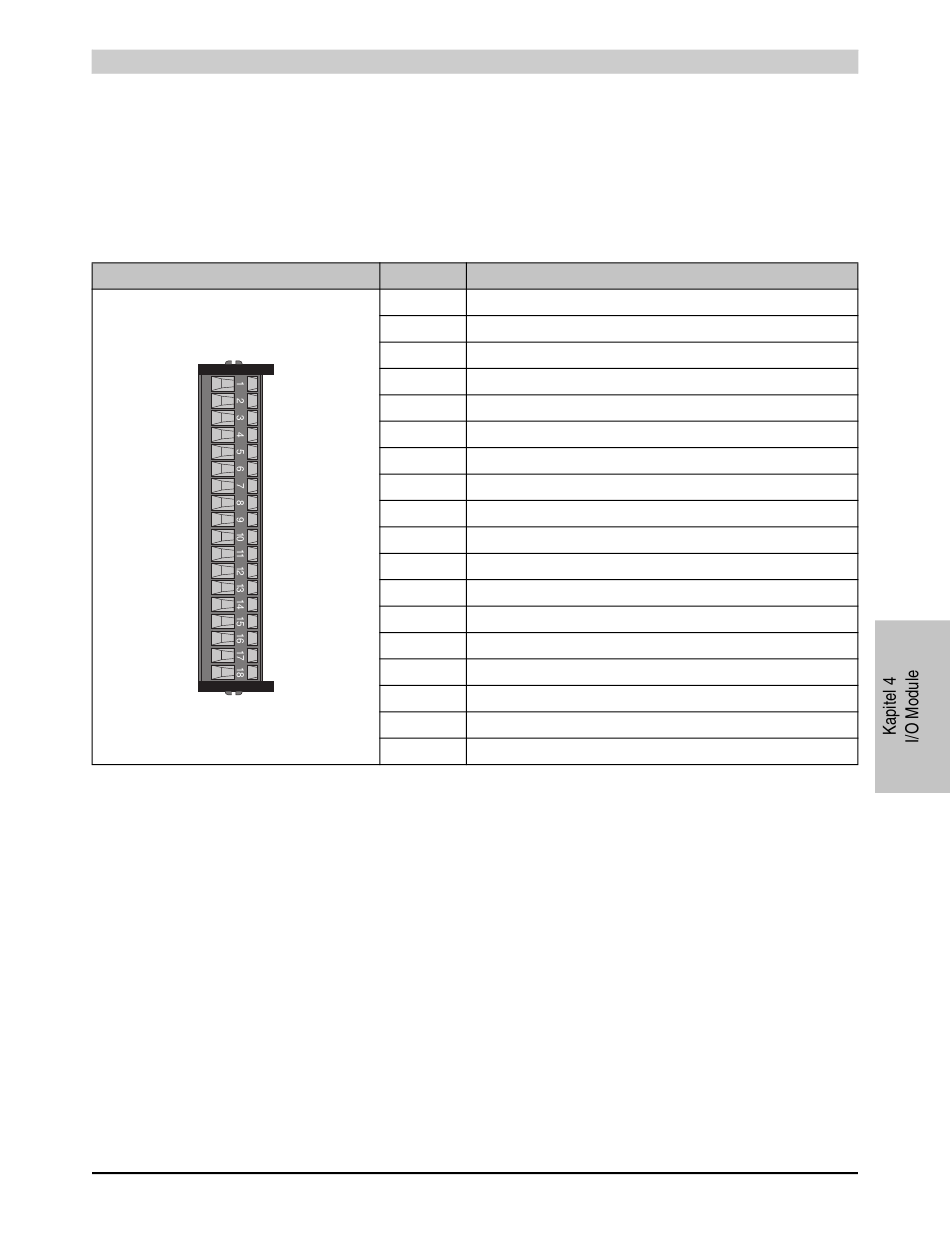

18-polige Feldklemme
X1
7TB718.91
Tabelle 64: 7CX436.50-1 - Anschlussbelegung X1 / Digitale Eingänge
1) gleiches Potenzial wie das Gehäuse
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7CX436.50-1 • Analoge/Digitale Eingänge
Klemme Belegung
1)
1 GND
2 + 24 VDC Sensorversorgungsüberwachung
3 Analogeingang 1 +
Analogeingang 1 ⊥
4
5 Analogeingang 2 +
Analogeingang 2 ⊥
6
7 Analogeingang 3 +
Analogeingang 3 ⊥
8
9 Analogeingang 4 +
Analogeingang 4 ⊥
10
11 Digitaleingang 1 / Zähler 1 / A
12 Digitaleingang 2 / Zähler 2 / B
13 Digitaleingang 3 / ext. CLK / R
14 Digitaleingang 4
15 Digitaleingang 5
16 Digitaleingang 6
17 Digitaleingang 7
18 Digitaleingang 8
