Ausgangsschema - B&R Compact I/O Serie Anwenderhandbuch

Ausgangsschema

Ausgangsversorgung
+24 VDC
DA 15, 16
GND
DA 1-14

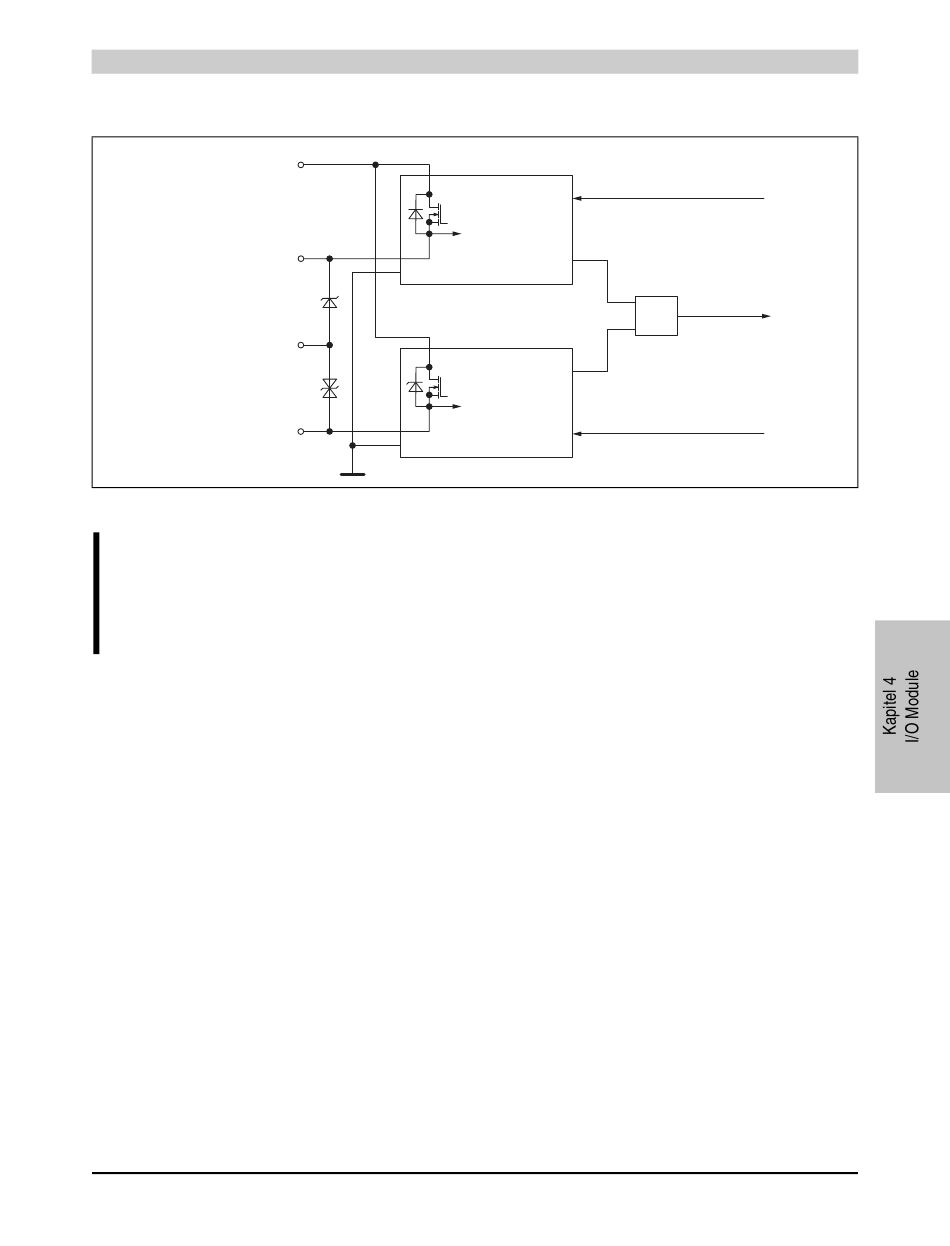

Abbildung 57: 7XX408.50-1 - Ausgangsschema / Digitale Ausgänge
Information:
Aufgrund der erforderlichen Freilaufdioden für die PWM-fähigen Digitalausgänge 15
und 16 ist für diese Ausgänge der Verpolungsschutz der Ausgangsversorgung nicht
gewährleistet!
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX408.50-1 • Digitale Ausgänge
