I/O Module • 7XX410.50-1 • Anschlüsse der Ein-/Ausgänge
Encoder-LEDs
Die Encoder-LEDs zeigen abhängig vom eingestellten Gebertyp den Zustand der Gebereingän-
ge bzw. einen Geberfehler dar:
LEDs R1, R2, R3
aus
ein
blinkend
5.2.5 Anschlüsse der Ein-/Ausgänge
Klemme X1
18-polige Feldklemme
X1
7TB718.91
152
Bedeutung
Status R-Eingang
Status R-Eingang
Geberfehler: kein Geber angeschlossen oder Drahtbruch
Durch Setzen der entsprechenden Bits im Konfigurationsregister kann der Fehler quittiert werden.

Tabelle 93: 7XX410.50-1 - I/O LED

Klemme
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

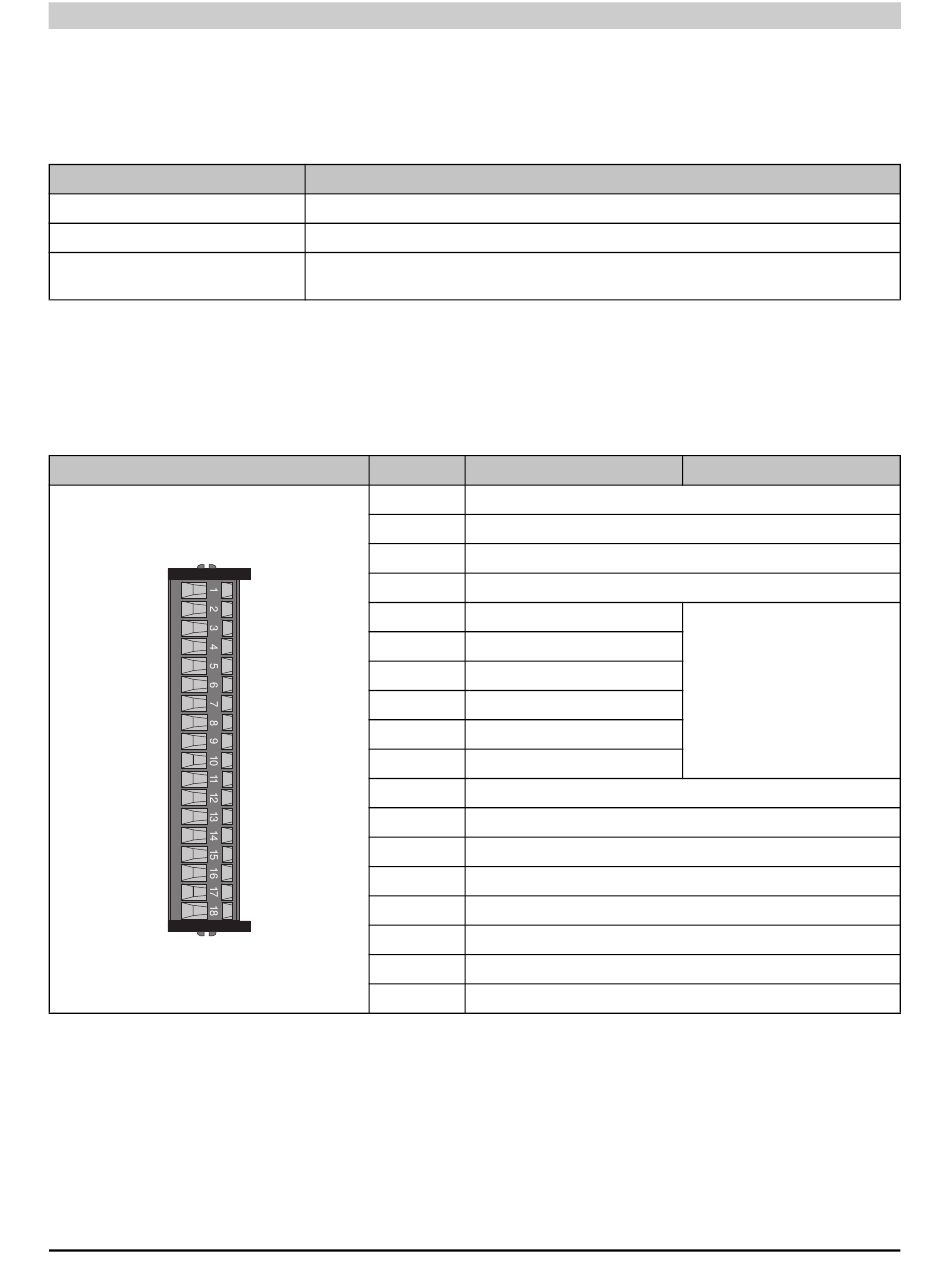

Tabelle 94: 7XX410.50-1 - Anschlussbelegung X1

Compact I/O System Anwenderhandbuch V 1.22
Belegung
COM (Bezugspotenzial für Digitaleingänge 1-3)
Digitaleingang 1
Ausgang für Geberversorgung ⊥
Ausgang für Geberversorgung +
A3
A3\
B3 - DATA3
B3\ - DATA3\
R3 - CLK3
R3\ - CLK3\
Digitaleingang 2
Digitaleingang 3
Analogausgang 1 +
Analogausgang 1 ⊥
Analogausgang 2 +
Analogausgang 2 ⊥
Analogausgang 3 +
Analogausgang 3 ⊥
Gebereingang 3
