I/O Module • 7XX426.50-1 • Analoge/Digitale Eingänge
Analogeingang - Spannungsmessung
Analoger Eingang
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
X2
XX426

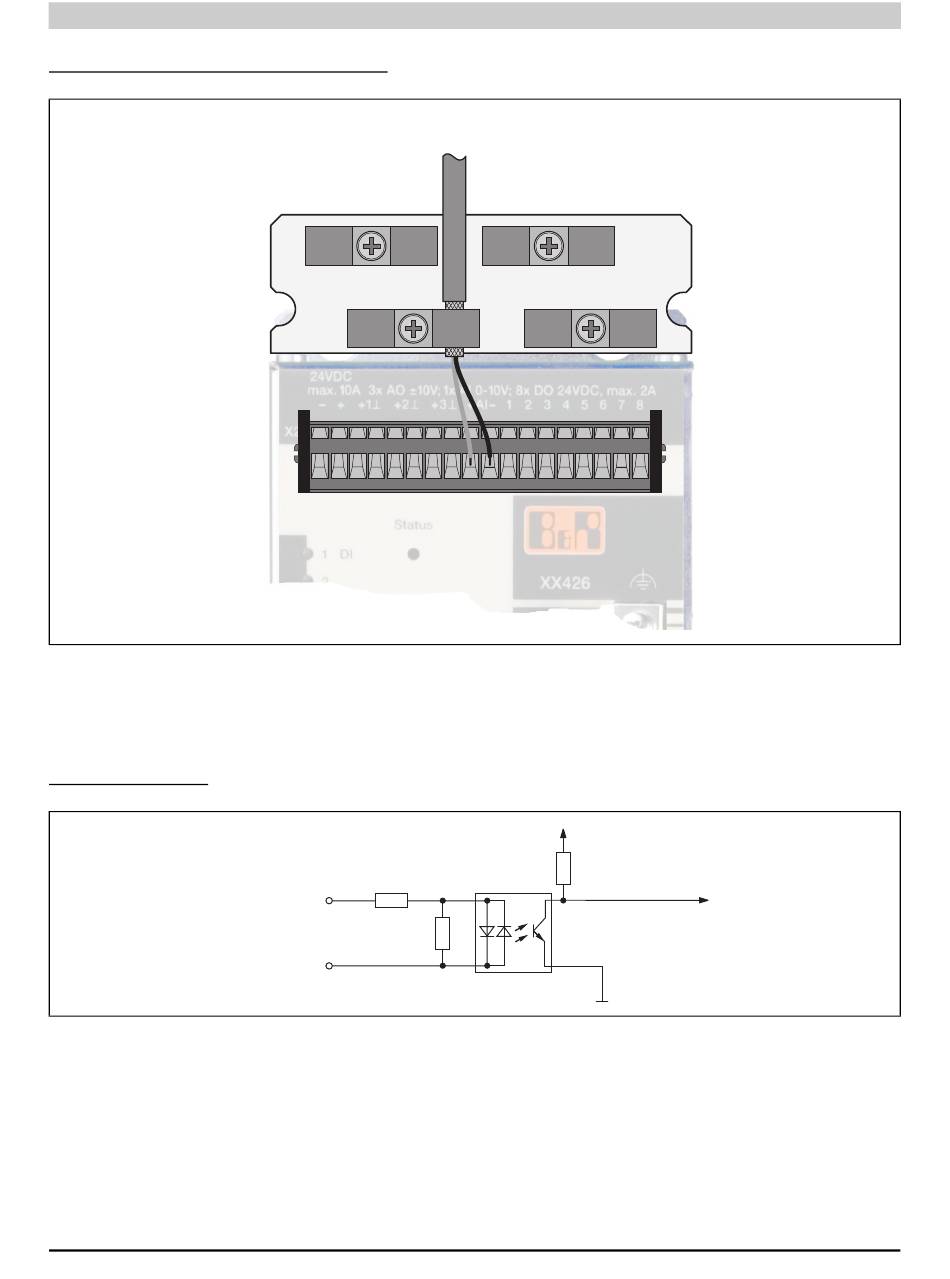

Abbildung 124: 7XX426.50-1 - Anschlussbeispiel / Analogeingang - Spannungsmessung
Eingangsschema
Digitale Eingänge
Status
Eingang 1 - 8
COM si
Abbildung 125: 7XX426.50-1 - Eingangsschema / Digitale Eingänge
