I/O Module • 7XX415.50-K02 • Digitale Eingänge
I/O 01-08, wenn I/O Select LED grün
Farbe
Grün
Aus
I/O LEDs 01-08 (wenn I/O Select LED gelb) und I/O LEDs 09-16
Farbe
Gelb
Aus

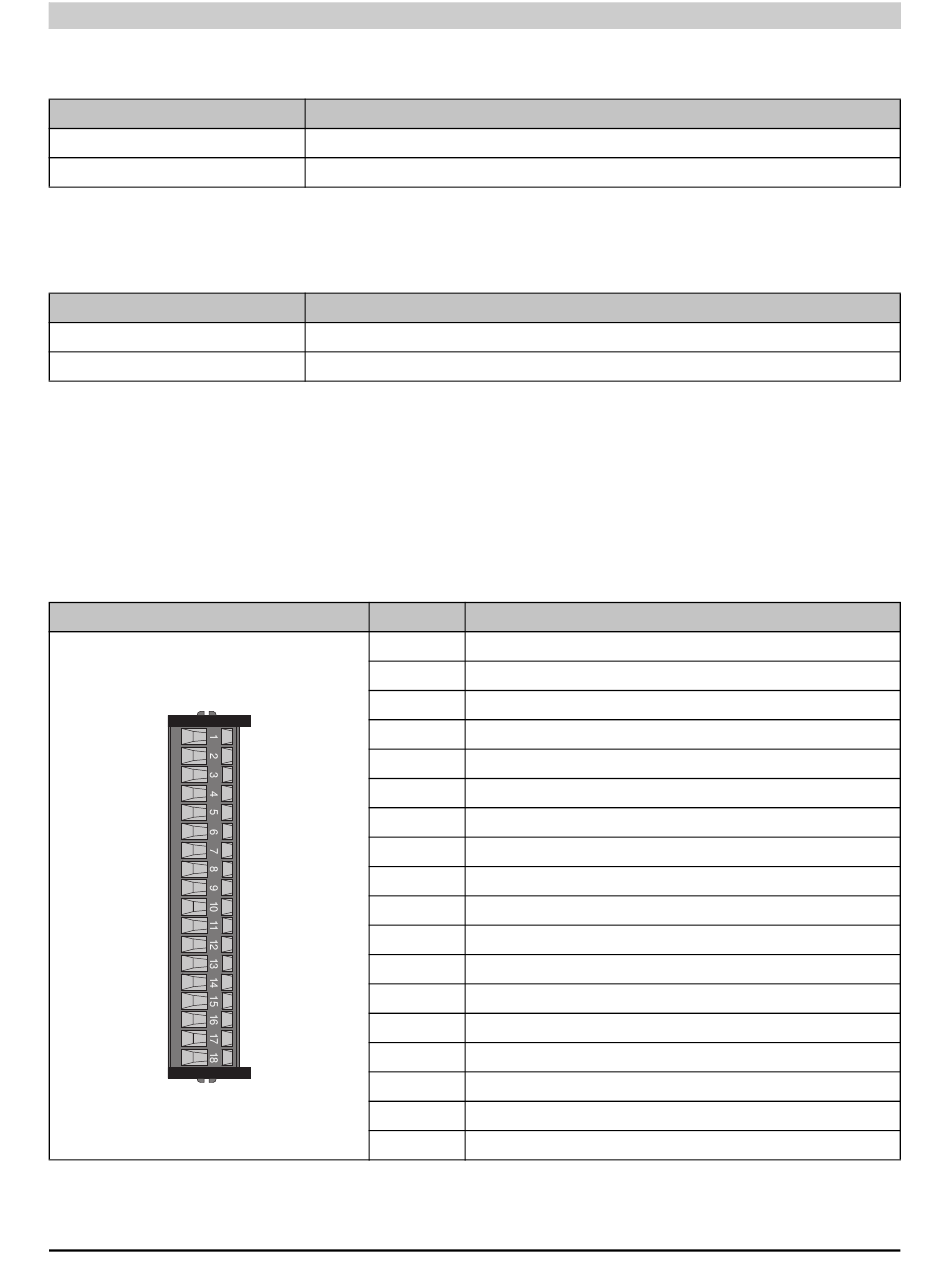

5.4.5 Digitale Eingänge
Anschlüsse der Feldklemme
Die Eingänge 1 - 3 sind mit Zusatzfunktionen ausgestattet (Ereigniszähler, ABR Auswertung,
usw.).
18-polige Feldklemme
X1
7TB718.91
Tabelle 124: 7XX415.50-K02 - Anschlussbelegung X1 / Digitale Eingänge
192
Bedeutung
Der entsprechende Eingang = 1.
Der entsprechende Eingang = 0.
Tabelle 122: 7XX415.50-K02 - LEDs 01-16 (grün)
Bedeutung
Der entsprechende Ausgang = 1.
Der entsprechende Ausgang = 0.
Tabelle 123: 7XX415.50-K02 - LEDs 01-16 (grün)
Klemme
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Compact I/O System Anwenderhandbuch V 1.22
Belegung
COM si (GND im Sink-Betrieb, +24 VDC im Source-Betrieb)
COM so (+24 VDC im Sink-Betrieb, GND im Source-Betrieb)
Digitaleingang 1 / Zähler 1 / A
Digitaleingang 2 / Zähler 2 / B
Digitaleingang 3 / Zähler 3 / R / ext. CLK
Digitaleingang 4
Digitaleingang 5
Digitaleingang 6
Digitaleingang 7
Digitaleingang 8
Digitaleingang 9
Digitaleingang 10
Digitaleingang 11
Digitaleingang 12
Digitaleingang 13
Digitaleingang 14
Digitaleingang 15
Digitaleingang 16
