B&R Compact I/O Serie Anwenderhandbuch Seite 218

I/O Module • 7XX426.50-1 • Analoge/Digitale Eingänge
Digitale Eingänge (Source-Beschaltung)
Aktiver Signalpegel
der Eingänge
im source-Betrieb
−
+24 VDC
+

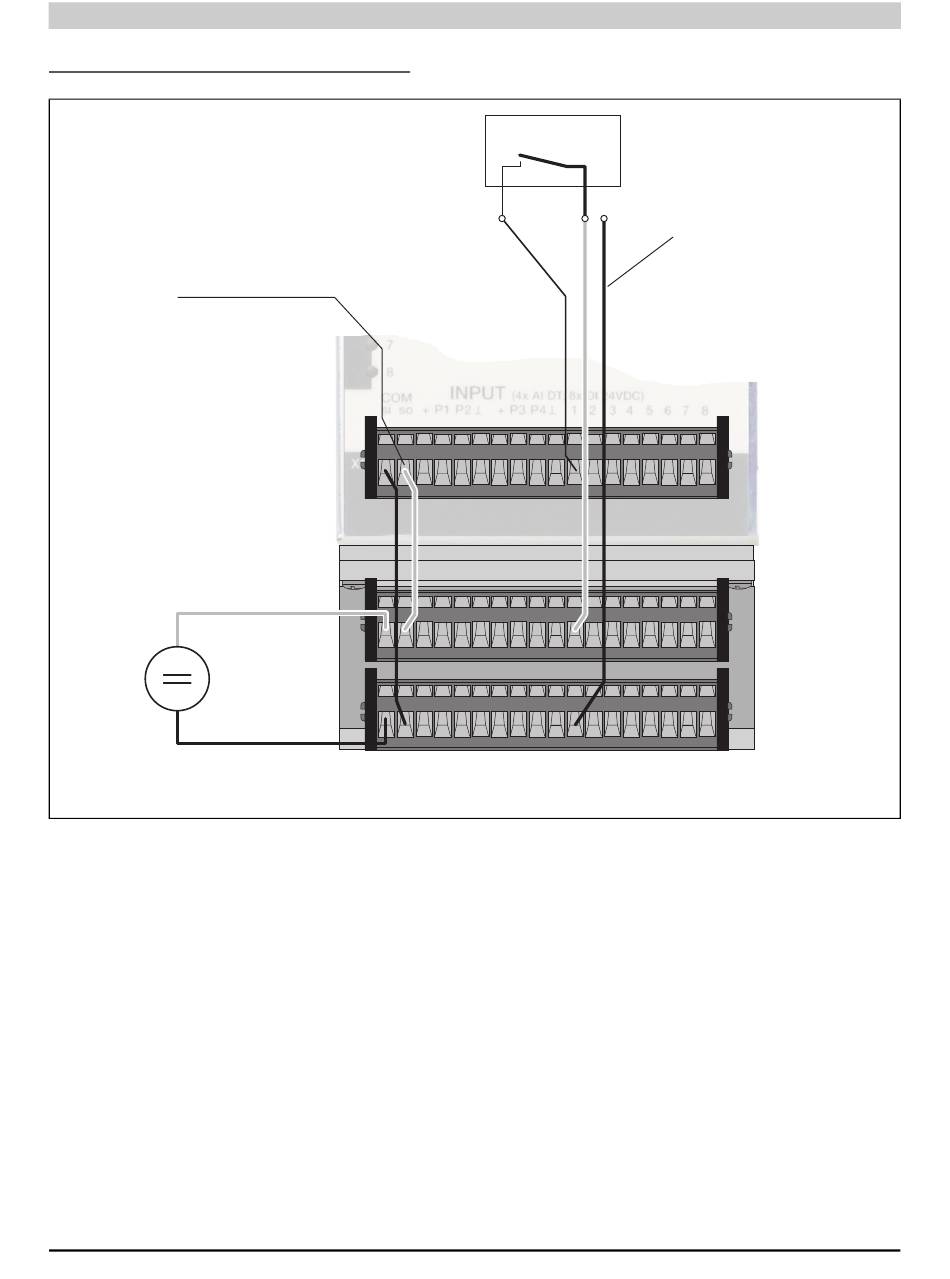

Abbildung 119: 7XX426.50-1 - Anschlussbeispiel / Digitale Eingänge (Source-Beschaltung)
218
1 2 3 4 5 6 7
X1
TB736: Alle Anschlüsse einer Klemmenreihe
sind intern kurzgeschlossen
Compact I/O System Anwenderhandbuch V 1.22
Sensor
⊥ +
Bezugspotenzial
für Sensor
XX426
8 9 10 11 12 13 14 15 16 17 18
