Embedded Controller • EC20

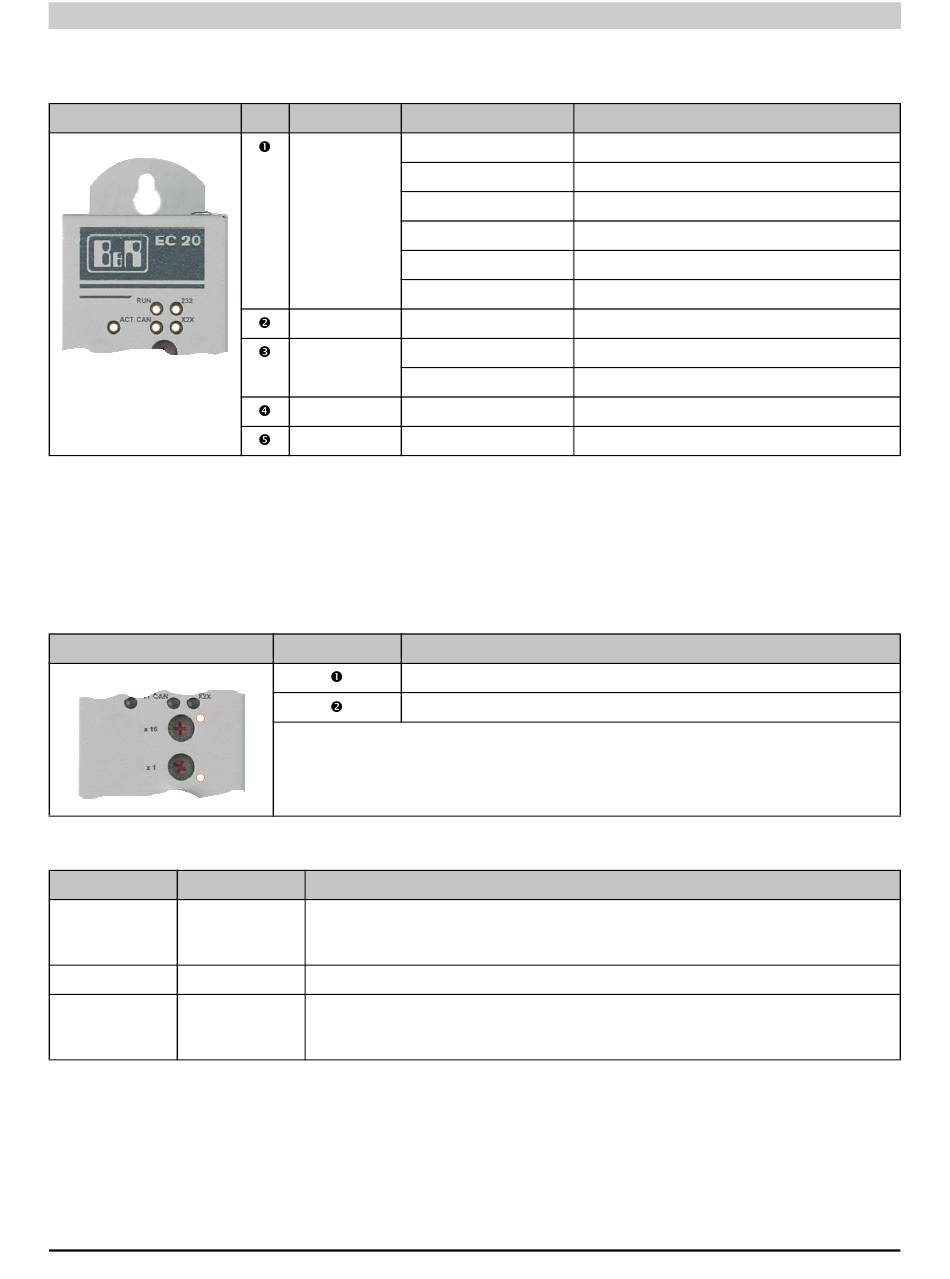

4.4 Anzeigen
Abbildung
Œ
Ž
4.5 CAN-Knotennummer (IF2) bzw. Betriebsmodus einstellen
Die CAN-Knotennummer und der Betriebsmodus der EC20 können mit zwei HEX-Codierschal-
tern eingestellt werden:
Abbildung
Œ
Tabelle 9: 7EC021.60-1 - CAN-Knotennummer (IF2) bzw. Betriebsmodus einstellen
Schalterstellung
Betriebsmodus
$00
Boot
$01-$FE
$FF
Diagnose
Eine Veränderung der CAN-Knotennummer wird erst nach dem nächsten Einschalten der EC20
wirksam.
30
LED
Bezeichnung
Status (RUN)
RS232 (232)
Ethernet (ACT)
CAN1 (CAN)
X2X
Tabelle 8: 7EC021.60-1 - Anzeigen
Codierschalter
In dieser Schalterstellung wird das Default B&R Automation Runtime™ (AR) gestartet und das Laufzeit-
system kann über die Online-Schnittstelle (B&R Automation Studio™ ) installiert werden. Das User-
Flash wird erst bei Beginn des Downloads gelöscht.
Run
RUN-Modus, gültige CAN-Knotennummer.
Die CPU läuft im Diagnose-Modus hoch. Die Programmteile im User-RAM und User-FlashPROM wer-
den dabei nicht initialisiert. Nach dem Diagnose-Modus läuft die CPU immer mit einem Warmstart
hoch.
Tabelle 10: 7EC021.60-1 - Betriebsmodi
Farbe
Beschreibung
rot
ERROR/RESET
rot mit orangem Blinken
Laden/Entpacken und Starten des BOOT AR
rot/grün blinkend (1 Hz)
Hochlauf des BOOT- bzw. CF - AR
orange
SERVICE/DIAG/BOOT-Modus
grün
RUN
grün mit orangem Blinken
RUN - BATTERY LOW
orange blinkend
Datentransfer auf Anwenderschnittstelle IF1 (RS232)
orange
Ethernet LINK (IF6)
orange blinkend
Ethernet ACTIVE (IF6)
orange
Datentransfer auf Anwenderschnittstelle IF2 (CAN)
orange
Datentransfer auf Anwenderschnittstelle IF4 (X2X)
Beschreibung
CAN-Knotennummer 16-er Stelle (Hi)
CAN-Knotennummer 1-er Stelle (Lo)
Beschreibung
Compact I/O System Anwenderhandbuch V 1.22
