B&R Compact I/O Serie Anwenderhandbuch Seite 154

I/O Module • 7XX410.50-1 • Anschlüsse der Ein-/Ausgänge
Anschlussbeispiele
Digitale Eingänge (Sink-Beschaltung)
+24 VDC
GND

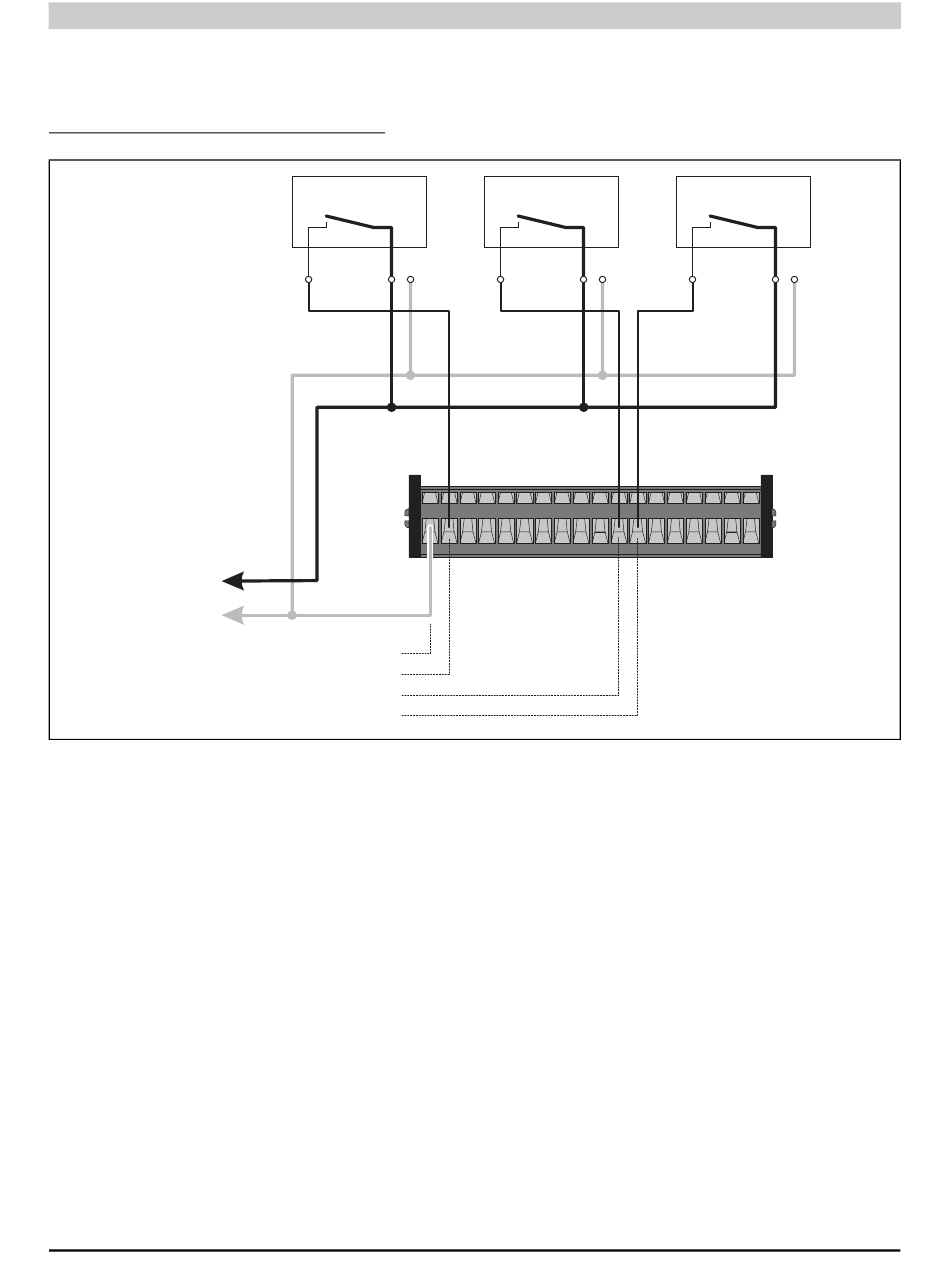

Abbildung 69: 7XX410.50-1 - Anschlussbeispiel / Digitale Eingänge (Sink-Beschaltung)
154
Sensor
+ ⊥
1 2
X1
COM
Digitaleingang 1
Digitaleingang 2
Digitaleingang 3
Compact I/O System Anwenderhandbuch V 1.22
Sensor
+ ⊥
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Sensor
+ ⊥
