5.5.4 Diagnose-LEDs

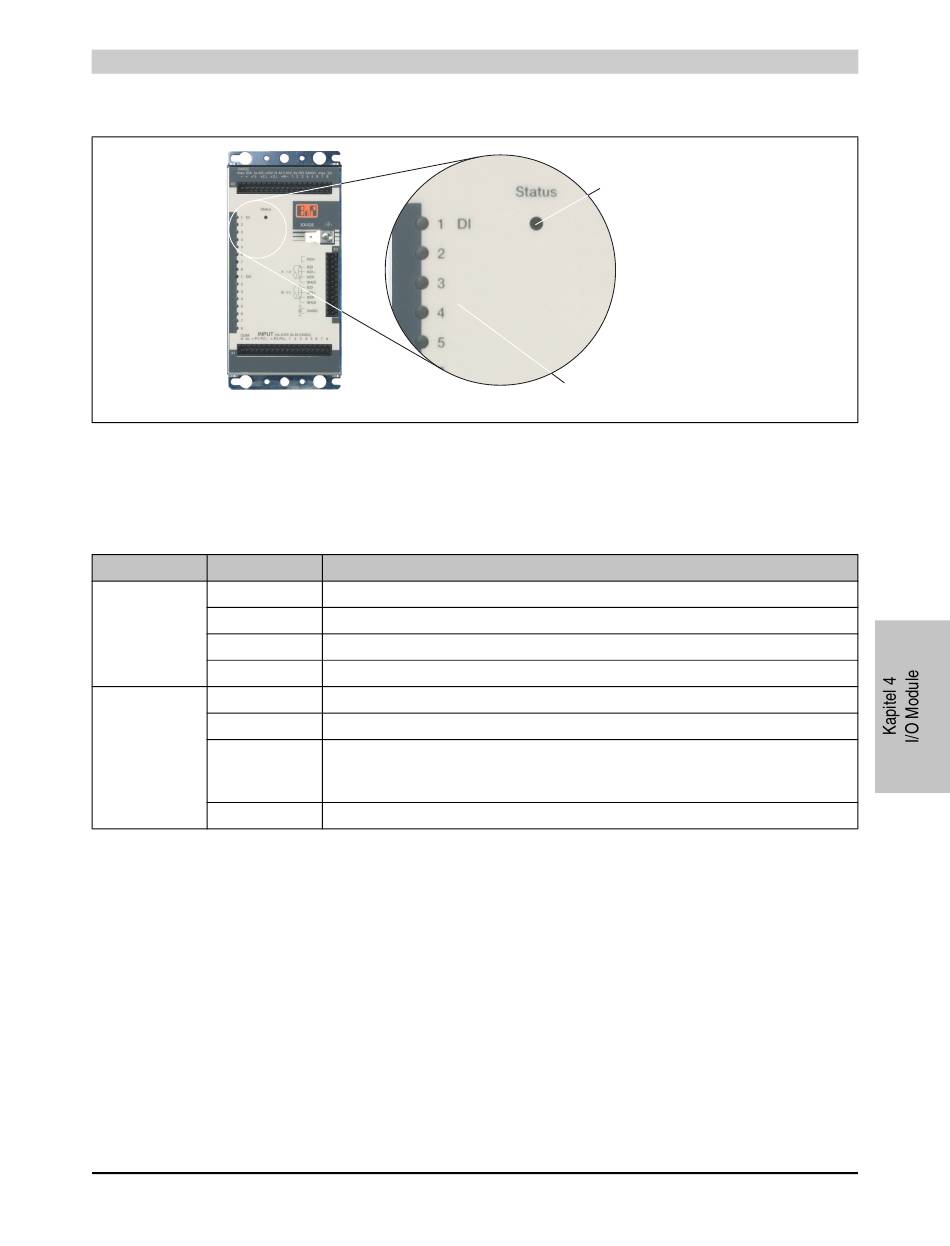

Abbildung 117: 7XX426.50-1 - Diagnose- und Status-LEDs
Status-LED
Status wird über Farb- und Blink-Code angezeigt:
LED Status
grün aus
Single Flash
Double Flash
ein
rot aus
Single Flash
Double Flash
ein
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX426.50-1 • Diagnose-LEDs
Beschreibung
Modul nicht versorgt
Modus Reset
Modus Preoperational
Modus Run
Modul nicht versorgt oder alles in Ordnung
Warnung/Fehler eines I/O-Kanals - Pegelüberwachung der Digitalausgänge hat angesprochen.
Mögliche Fehler:
• Modulversorgungsspannung liegt außerhalb des gültigen Bereichs.
• Überwachung der Versorgung der digitalen Ausgänge meldet einen Fehler.
Fehler- oder Resetzustand

Tabelle 135: 7XX426.50-1 - Status-LED

Status LED
I/O LEDs DI 1 - 8
DO 1 - 8
