XV Module • 7XV108.50-11 • X2X Link und Modulversorgung

3.1.5 X2X Link und Modulversorgung

11-polige Feldklemme
X1
0TB1111.8010

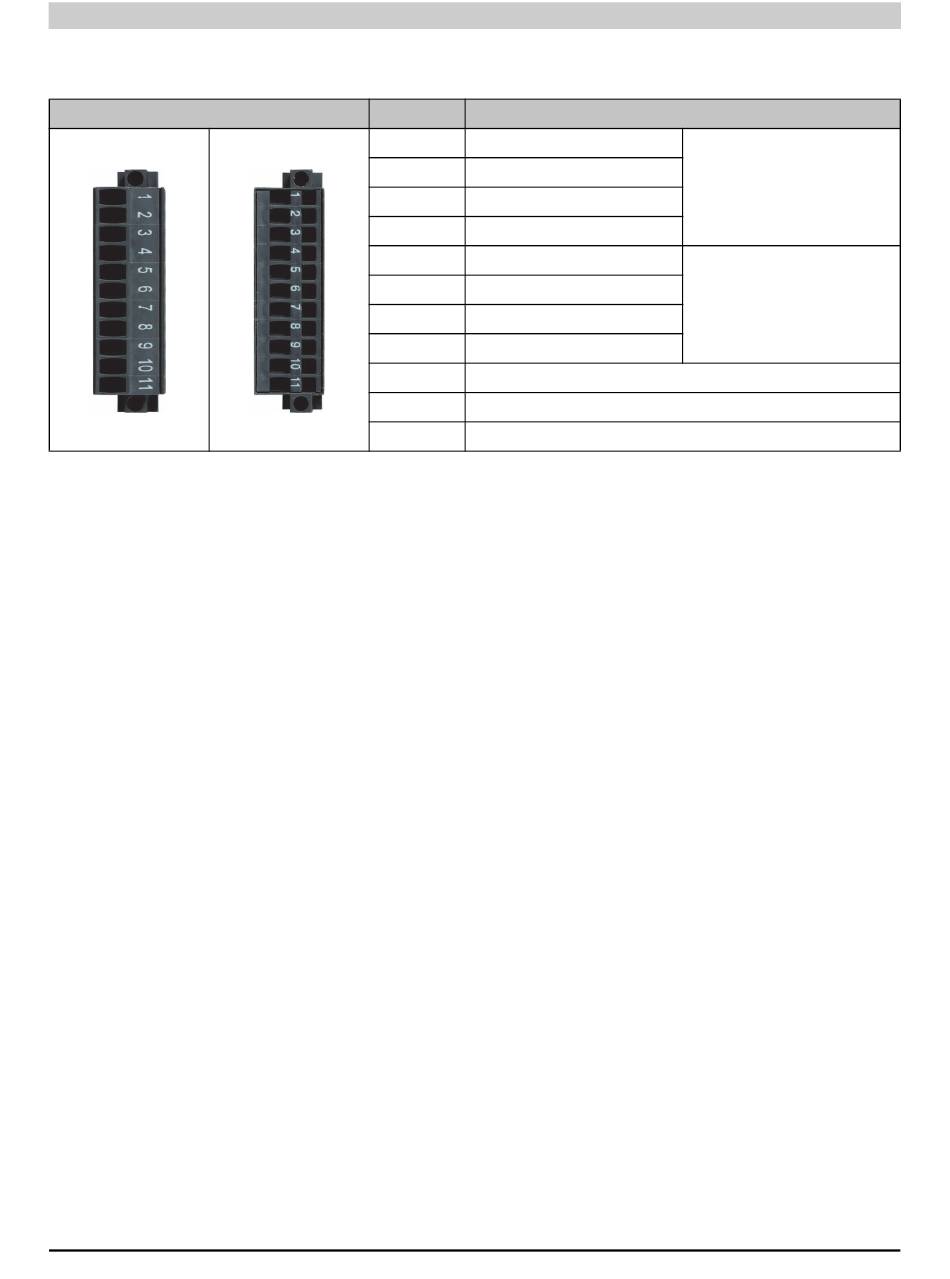

Tabelle 160: 7XV108.50-11 - Anschlussbelegung X1 / X2X Link und Modulversorgung

1) gleiches Potenzial wie das Gehäuse
266
Klemme
1
X1
2
3
4
5
6
7
8
9
10
0TB1111.8110
11
Belegung
X2X
X2X⊥
X2X\
1)
Schirm
X2X
X2X⊥
X2X\
1)
Schirm
X2X Versorgung +24 VDC
OUT Versorgung GND
OUT Versorgung +24 VDC
Compact I/O System Anwenderhandbuch V 1.22
X2X Eingang
X2X Ausgang
