Modulversorgung 24 VDC

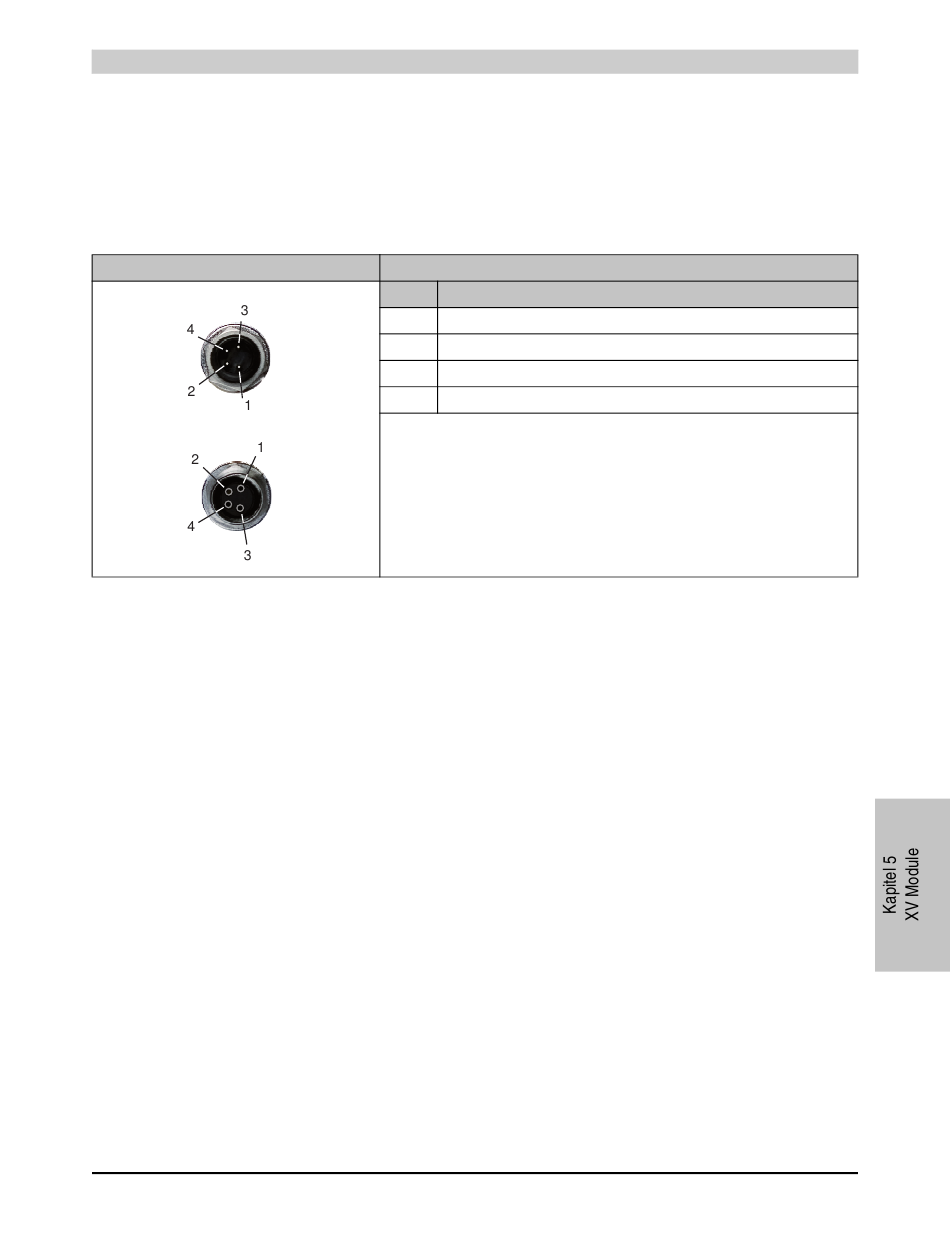

Die Modulversorgung wird über Rundstecker angeschlossen (2 x M8, 4-polig). Über Stecker C
wird die Versorgung eingespeist. Buchse D dient zur Weiterleitung der Versorgung auf andere
Module.
Der maximal zulässige Strom für die Rundstecker ist 8 A!
Anschluss
Compact I/O System Anwenderhandbuch V 1.22
XV Module • 7XV108.50-62 • X2X Link und Modulversorgung
Pin Bezeichnung
1 24 VDC
C
2 24 VDC
3 GND
4 GND
C ... Stecker im Modul, Einspeisung
D ... Buchse im Modul, Weiterleitung
D

Tabelle 236: 7XV108.50-62 - Modulversorgung 24 VDC

Anschlussbelegung
