Widerstandsmessung; Temperaturmessung - B&R Compact I/O Serie Anwenderhandbuch

I/O Module • 7XX412.50-1 • Thermoelement Eingänge / Analoge Eingänge

Widerstandsmessung

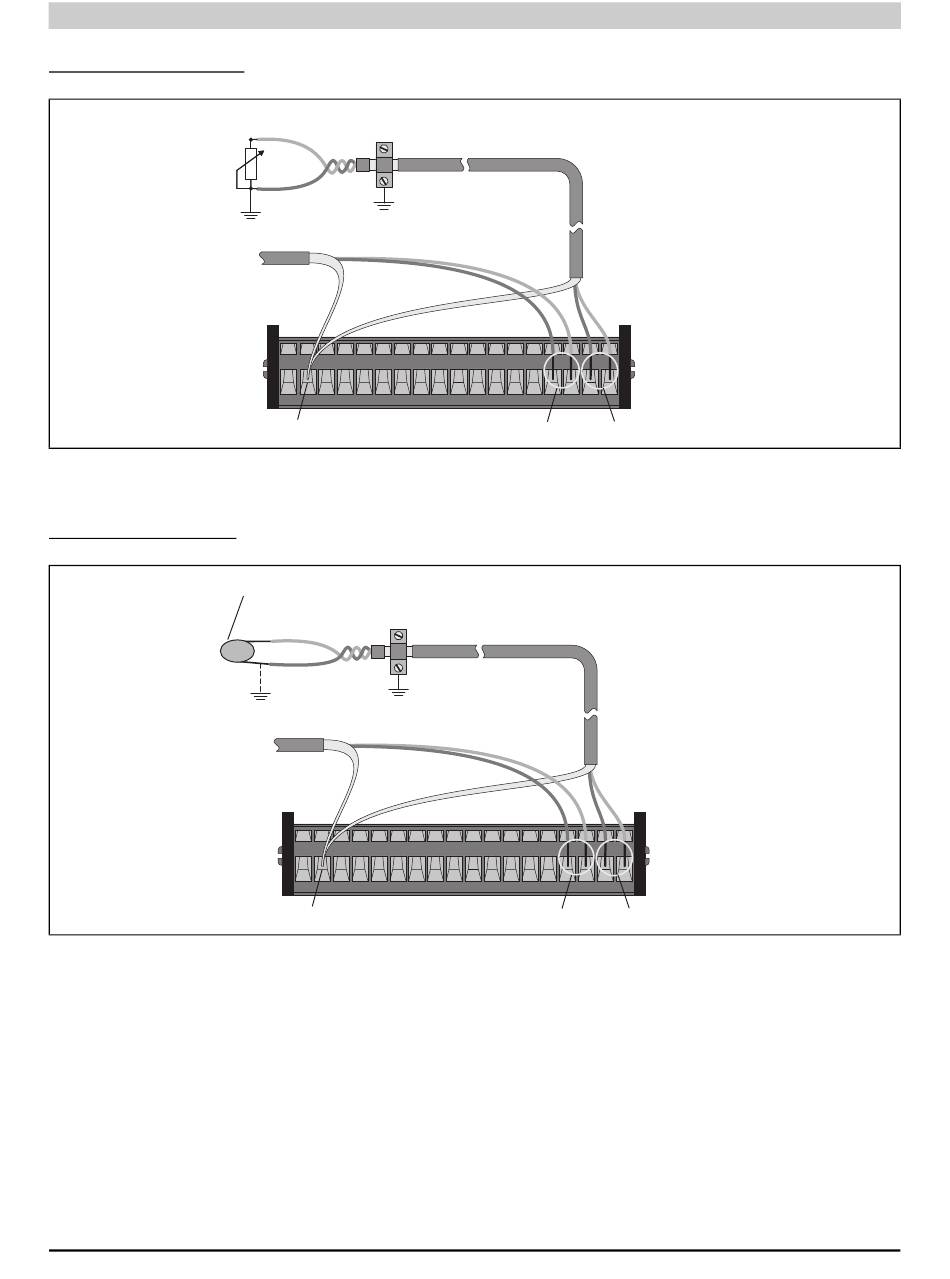

Abbildung 86: 7XX412.50-1 - Anschlussbeispiel / Widerstandsmessung

Temperaturmessung

Abbildung 87: 7XX412.50-1 - Anschlussbeispiel / Temperaturmessung
174
Widerstand
1 2 3 4 5 6 7
Schirmanschlüsse
Temperaturfühler
+
−
1 2 3 4 5 6
Schirmanschlüsse
8 9 10 11 12 13 14 15 16 17 18
Analogeingang 1
7 8 9 10 11 12 13 14 15 16 17 18
Analogeingang 1
Compact I/O System Anwenderhandbuch V 1.22
Analogeingang 2
Analogeingang 2
