B&R Compact I/O Serie Anwenderhandbuch Seite 72

I/O Module • 7CX408.50-1 • Digitale Eingänge
Zählereingang
+24 VDC
GND

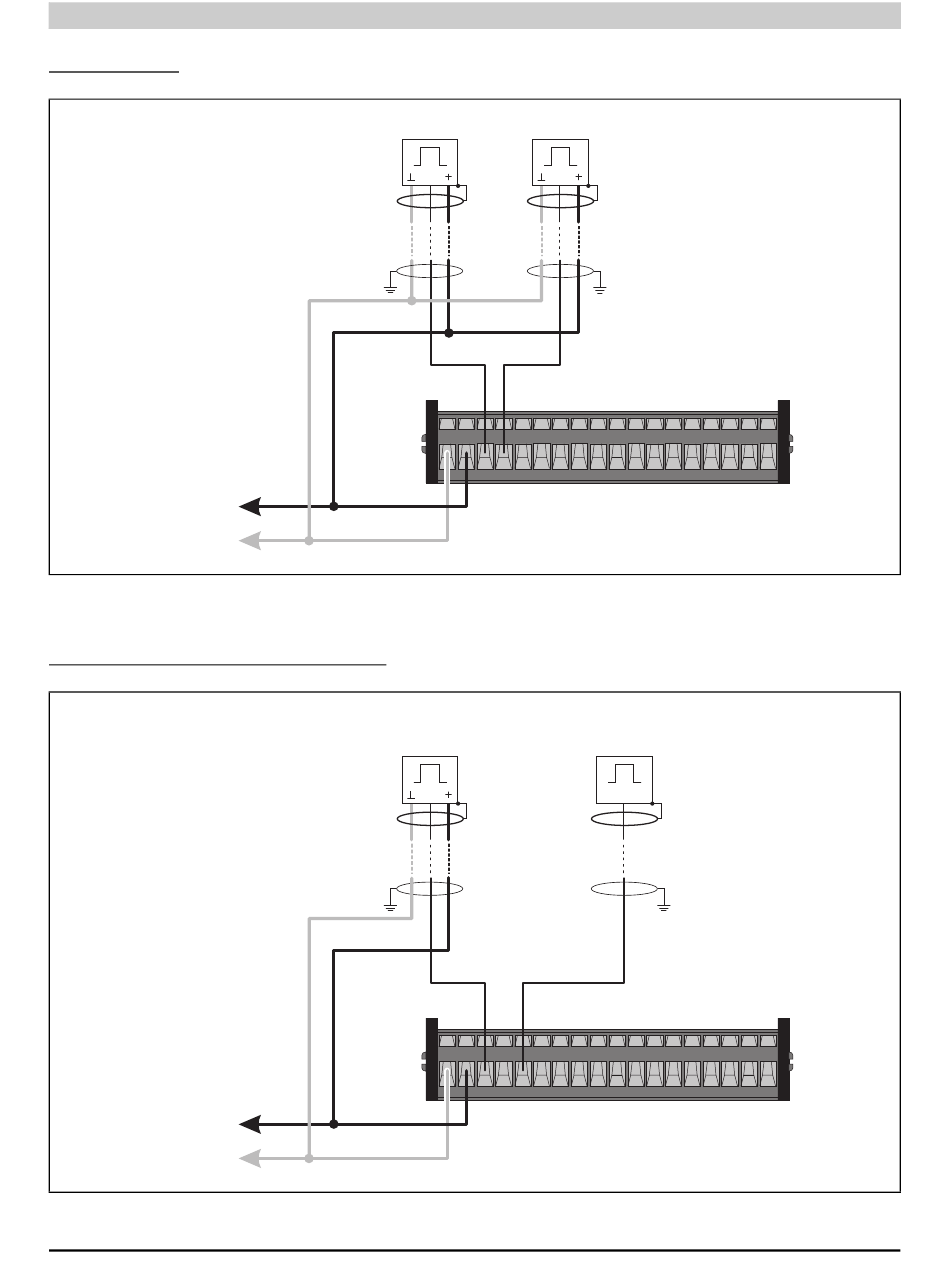

Abbildung 15: 7CX408.50-1 - Anschlussbeispiel / Zählereingang
Periodendauer- bzw. Torzeitmessung
+24 VDC
GND
Abbildung 16: 7CX408.50-1 - Anschlussbeispiel / Periodendauer- bzw. Torzeitmessung
72
Zähler 1 Zähler 2
Out
1 2 3 4 5 6
X1
Periode / Torzeit
Out
1 2 3 4 5 6
X1
Compact I/O System Anwenderhandbuch V 1.22
Out
7 8 9 10 11 12 13 14 15 16 17 18
Externe
Messfrequenz
f
7 8 9 10 11 12 13 14 15 16 17 18
