Anschlussbeispiele

Sink-Beschaltung
Wenn die Eingänge der CX408 mit Dreileiter-Anschluss betrieben werden, wird die Feldklemme
TB736 als Zusatz-Rangierklemme verwendet.
Aktiver Signalpegel
der Eingänge (DC OK)
+
+24 VDC
−

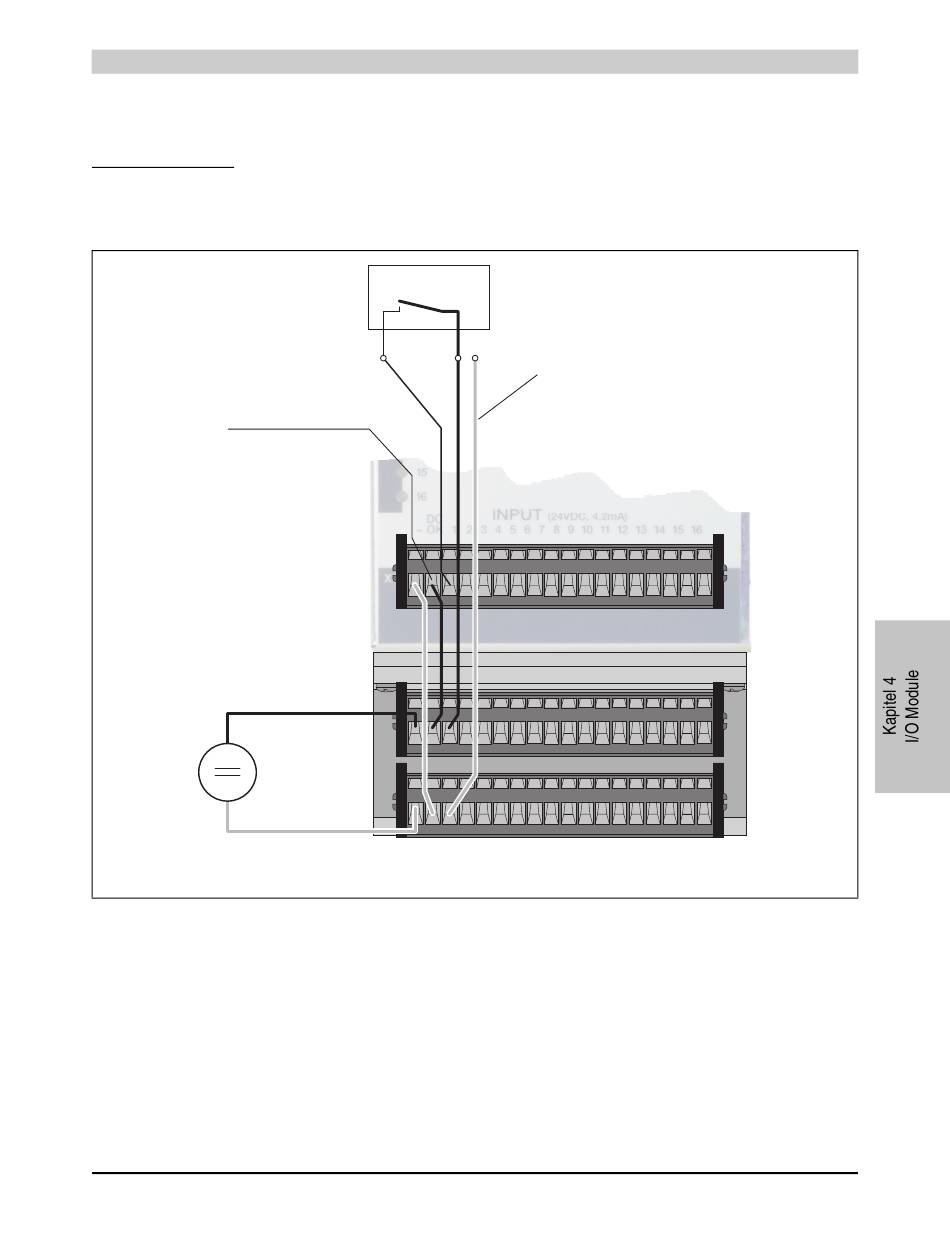

Abbildung 14: 7CX408.50-1 - Anschlussbeispiel / Digitale Eingänge (Sink-Beschaltung)
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7CX408.50-1 • Digitale Eingänge
Sensor
+ ⊥
Bezugspotenzial
für Sensor
1 2 3 4 5 6 7 8
X1
TB736: Alle Anschlüsse einer Klemmenreihe
sind intern kurzgeschlossen
CX408
9 10 11 12 13 14 15 16 17 18
