XV Module • 7XV116.50-01 • X2X Link und Modulversorgung

3.3.5 X2X Link und Modulversorgung

10-polige Feldklemme
X1
0TB710.9x

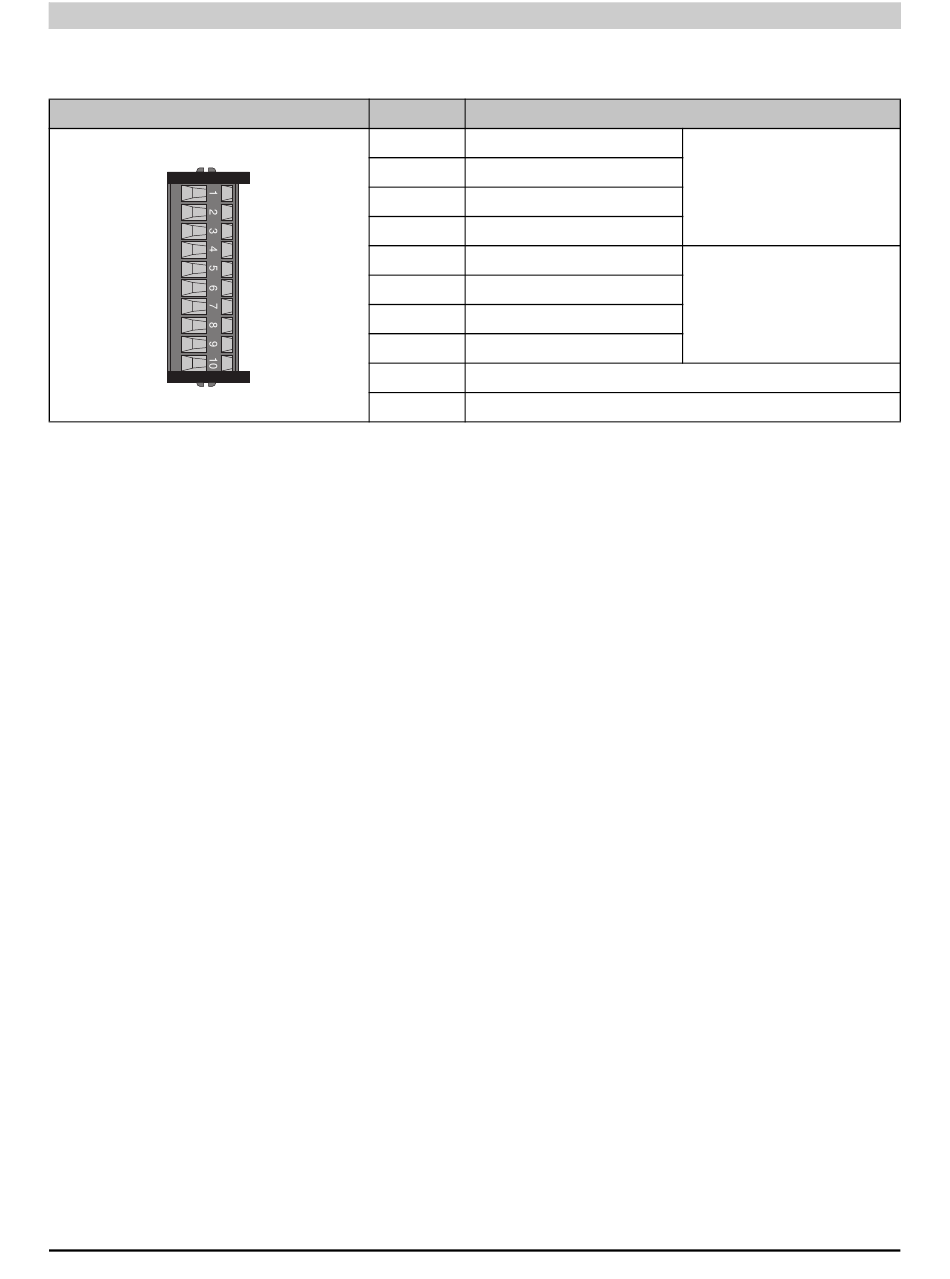

Tabelle 178: 7XV116.50-01 - Anschlussbelegung X1 / X2X Link und Modulversorgung

1) gleiches Potenzial wie das Gehäuse
278
Klemme Belegung
1 X2X
2 X2X GND
3 X2X\
1)
4 Schirm
5 X2X
6 X2X GND
7 X2X\
1)
8 Schirm
9 Modulversorgung +24 VDC
10 Modulversorgung GND
Compact I/O System Anwenderhandbuch V 1.22
X2X Eingang
X2X Ausgang
