5.4.4 Diagnose-LEDs

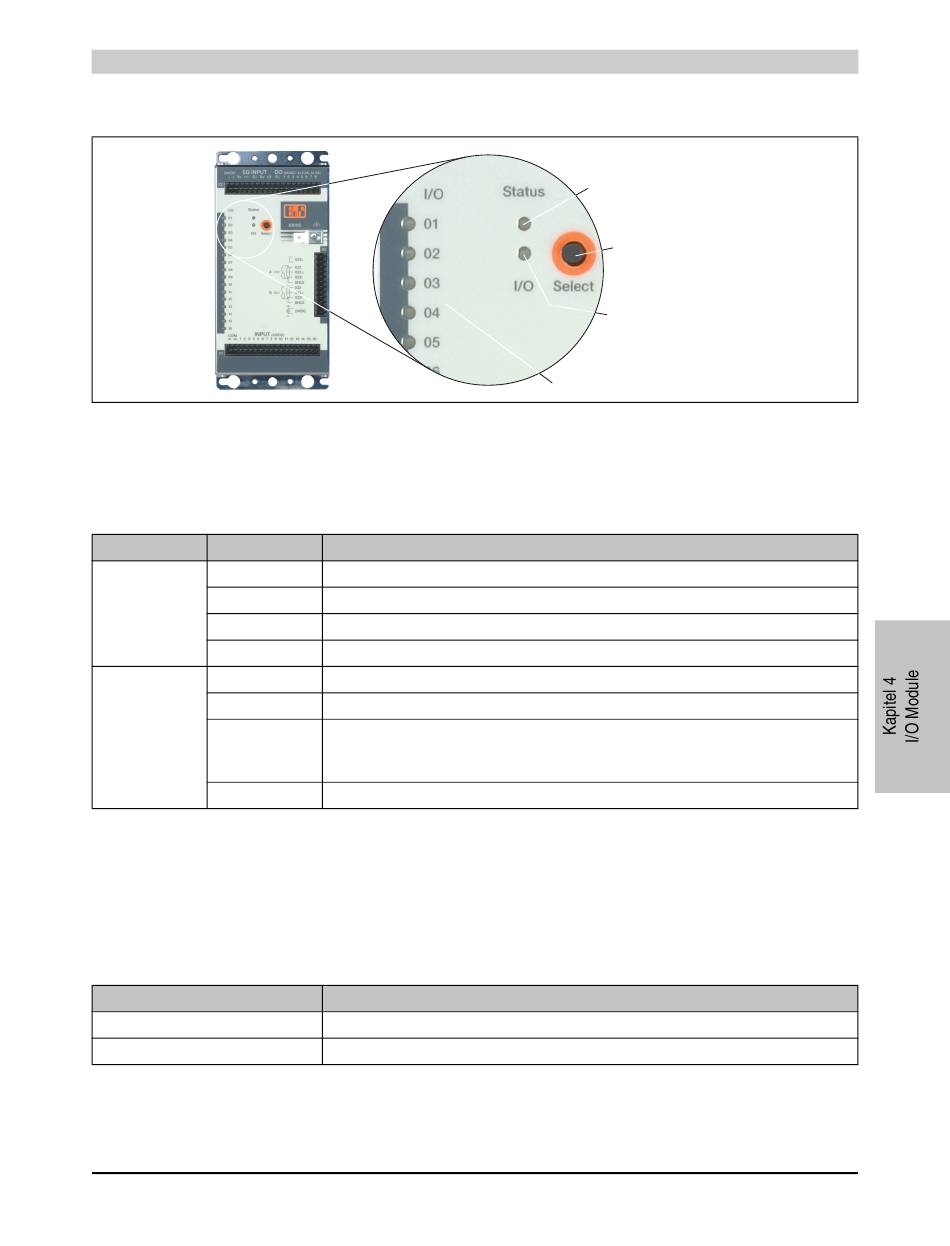

Abbildung 99: 7XX415.50-K02 - Diagnose- und Status-LEDs
Status-LED
Status wird über Farb- und Blink-Code angezeigt:
LED Status
grün aus
Single Flash
Double Flash
ein
rot aus
Single Flash
Double Flash
ein
I/O Select LED
Die 2 Farben LEDs 01-08 zeigen den Status der Ein- und Ausgänge 01-08 an. Das Umschalten
der Darstellung erfolgt mittels dem Taster "I/O Select". Der Zustand wird durch die I/O Select
LED angezeigt:
Farbe
Grün
Rot
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX415.50-K02 • Diagnose-LEDs
Beschreibung
Modul nicht versorgt
Modus Reset
Modus Preoperational
Modus Run
Modul nicht versorgt oder alles in Ordnung
Warnung/Fehler eines I/O-Kanals - Pegelüberwachung der Digitalausgänge hat angesprochen.
Mögliche Fehler:
• Modulversorgungsspannung liegt außerhalb des gültigen Bereichs.
• Überwachung der Versorgung der digitalen Ausgänge meldet einen Fehler.
Fehler- oder Resetzustand

Tabelle 120: 7XX415.50-K02 - Status-LED

Bedeutung
Die I/O LEDs 01-08 zeigen den Zustand der Eingänge an.
Die I/O LEDs 01-08 zeigen den Zustand der Ausgänge an.

Tabelle 121: 7XX415.50-K02 - I/O Select LED

Status LED
I/O Select Taster
I/O Select LED
I/O LEDs 01 - 16
