Installation, Montage

Warnung:
Das Berühren der spannungsführen-
den Leiterbahnen oder Anschluss-
klemmen kann zu einem lebensgefährlichen
elektrischen Schlag führen.
Sobald das Gerät mit der 230-V-Netzsteckdose
und/oder mit der Anschlussdose des Netzbe-
treibers verbunden ist, können im Gerät
gefährliche Spannungen auftreten (z. B. Ruf-
spannung).
- Trennen Sie deshalb das Gerät von der 230-
V-Steckdose bevor Sie das Gehäuse öffnen.
- Betreiben Sie das Gerät nur an der Wand.
- Entfernen Sie die bestückte Leiterplatte nicht
aus dem Gehäuse.
Warnung:
Überspannungen, wie sie bei Gewitter
auftreten, können zu einem lebensge-
fährlichen elektrischen Schlag führen.
- Montieren Sie das Gerät deshalb nicht wäh-
rend eines Gewitters.
Wichtig:
Einige Bauteile sind empfindlich gegen
elektrostatische Aufladungen und könn-
ten durch diese zerstört werden.
- Leiten Sie elektrostatische Aufladungen von sich
ab, bevor Sie die Platine mit den Händen oder
dem Werkzeug berühren. Dazu berührt man
einen möglichst geerdeten, metallischen Gegen-
stand, z. B. eine Heizung oder das Gehäuse
eines PCs.
Folgende Arbeiten können Sie nur bei geöffnetem
Gehäuse durchführen:
– Befestigung des Gehäusebodens an der
Wand (Seite 70)
– Verdrahtung ggf.
Anschlussdosen (Seite
auf der Platine
– Verdrahtung ggf.
Anschlussdosen (Seite
auf der Platine
Nehmen Sie alle anderen Kabelverbin-
dungen erst im geschlossenen Zustand
vor.
Gehäuse öffnen
notwendiger TAE-
72) mit den Klemmen
notwendiger ISDN-
73) mit den Klemmen
Installation, Montage
Das Gehäuse besteht aus:
– Bodenplatte (inklusive Leiterplatte)
– Deckel mit integriertem Anschlussfeld
Trennen Sie die beiden Gehäuseteile wie in
Abb. 1 zu sehen:
1. Mit einem schmalen Schraubendreher die
Schraube über dem Anschlussfeld lösen.
2. Deckel abheben.
Verbinden Sie die beiden Gehäuseteile wieder
wie in Abb. 1 zu sehen:
1. Deckel wieder aufsetzen.
2. Mit einem schmalen Schraubendreher die
Schraube über dem Anschlussfeld festziehen.

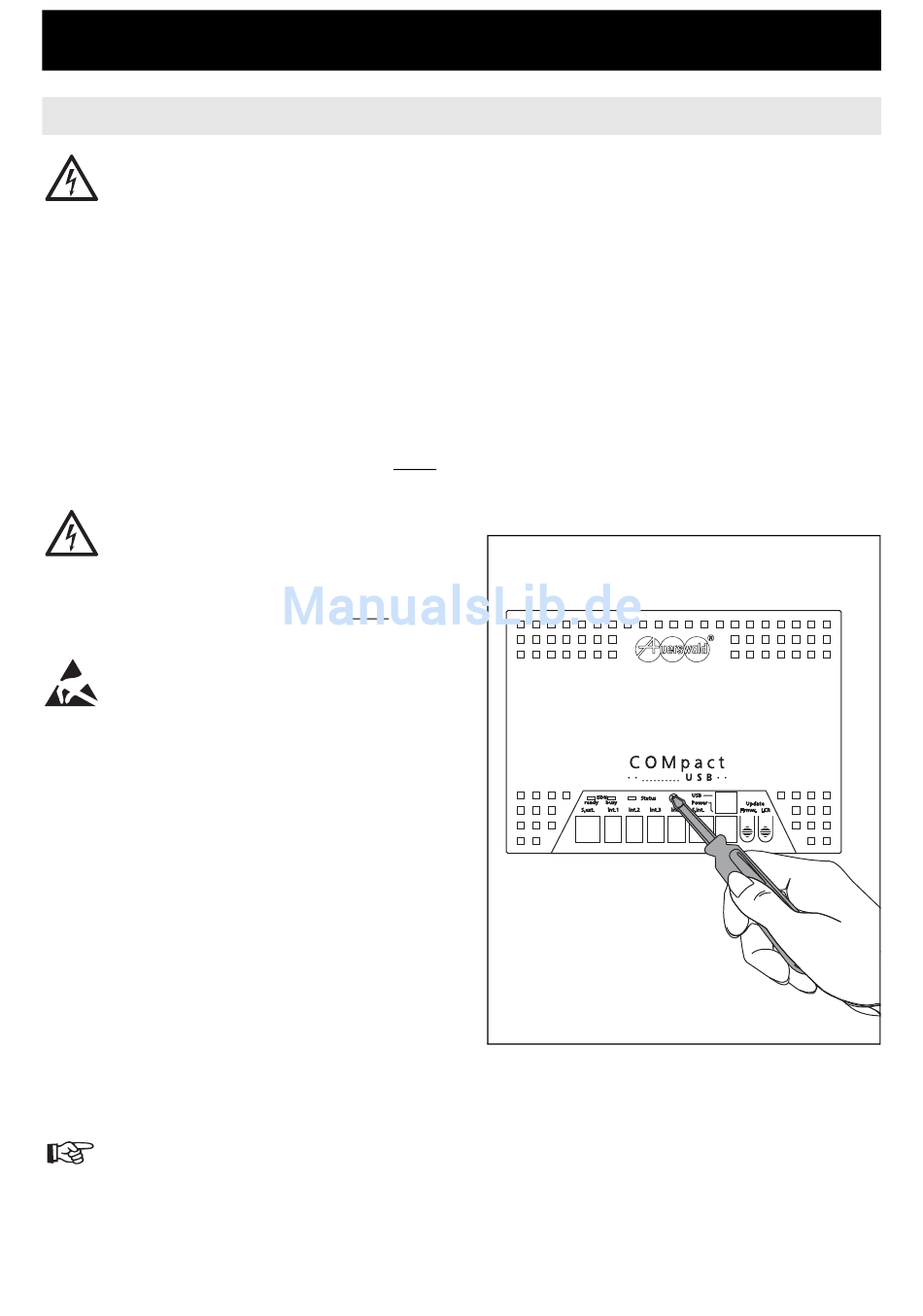

Abb. 1: Gehäuse öffnen/schließen
