Vorsicht
Überarbeitet August 2019
Muffe A
Kanalnummer
Kanal 4-
Kanal 5+
Kanal 5-
Kanal 6+
Kanal 6-
Kanal 7+
Kanal 7-
Kanal 8+
Kanal 8-
Tabelle 4-25. HART Steckverbindungen (Muffe B)
Muffe B
Kanalnummer
Kanal 9+
Kanal 9-
Kanal 10+
Kanal 10-
Kanal 11+
Kanal 11-
Kanal 12+
Kanal 12-
Jeder Kanal des HART-Moduls benötigt einen externen 270Ω (270R)
-Widerstand, um das HART-Signal für diesen Kanal abzuschließen.

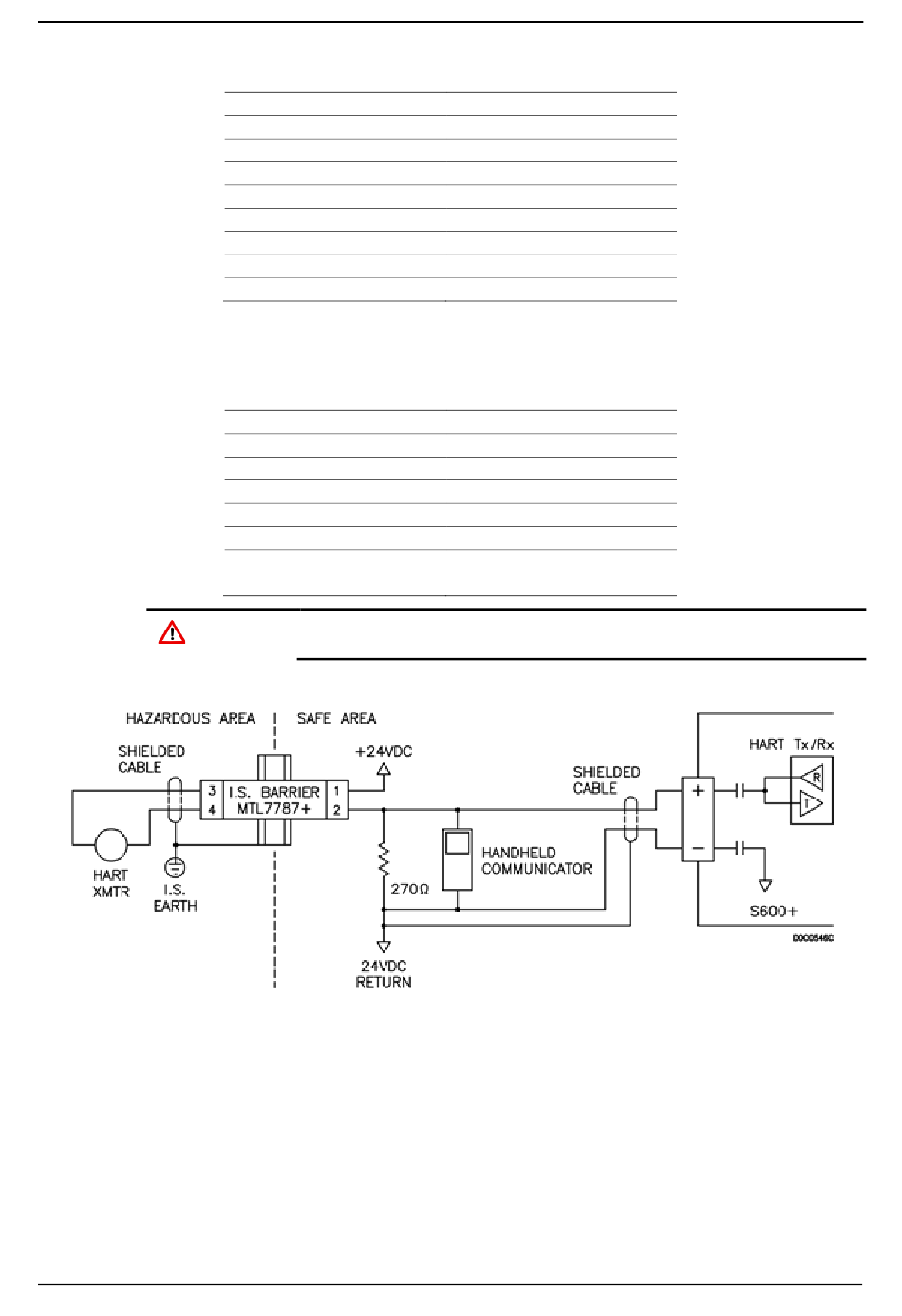

Abbildung 4-33. HART-Gerät jenseits der IS-Barriere
Muffe A
Steckverbindungsnummer
17
5
18
6
19
7
20
8
21
Muffe B
Steckverbindungsnummer
13
25
12
24
11
23
10
22
I/O
