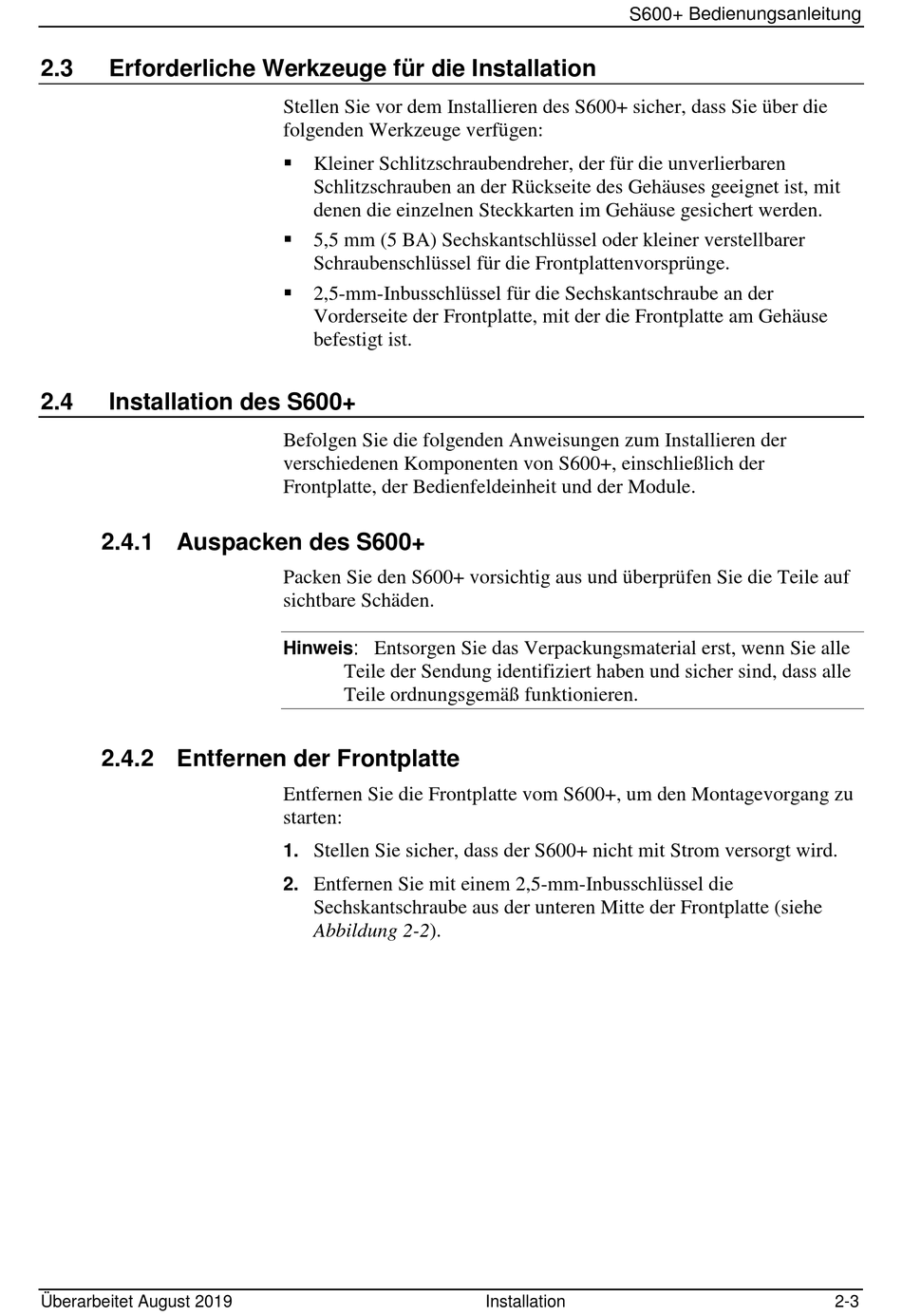

2.3
Erforderliche Werkzeuge für die Installation
2.4
Installation des S600+
2.4.1 Auspacken des S600+
2.4.2 Entfernen der Frontplatte
Überarbeitet August 2019
Stellen Sie vor dem Installieren des S600+ sicher, dass Sie über die
folgenden Werkzeuge verfügen:
Kleiner Schlitzschraubendreher, der für die unverlierbaren
Schlitzschrauben an der Rückseite des Gehäuses geeignet ist, mit
denen die einzelnen Steckkarten im Gehäuse gesichert werden.
5,5 mm (5 BA) Sechskantschlüssel oder kleiner verstellbarer
Schraubenschlüssel für die Frontplattenvorsprünge.
2,5-mm-Inbusschlüssel für die Sechskantschraube an der
Vorderseite der Frontplatte, mit der die Frontplatte am Gehäuse
befestigt ist.
Befolgen Sie die folgenden Anweisungen zum Installieren der
verschiedenen Komponenten von S600+, einschließlich der
Frontplatte, der Bedienfeldeinheit und der Module.
Packen Sie den S600+ vorsichtig aus und überprüfen Sie die Teile auf
sichtbare Schäden.
: Entsorgen Sie das Verpackungsmaterial erst, wenn Sie alle
Hinweis
Teile der Sendung identifiziert haben und sicher sind, dass alle
Teile ordnungsgemäß funktionieren.
Entfernen Sie die Frontplatte vom S600+, um den Montagevorgang zu
starten:
Stellen Sie sicher, dass der S600+ nicht mit Strom versorgt wird.
1.
Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die
2.
Sechskantschraube aus der unteren Mitte der Frontplatte (siehe
Abbildung 2-2).
S600+ Bedienungsanleitung
Installation
2-3
