4.2.2 Digitale Ausgänge (DIGOUT)
Überarbeitet August 2019
Anschluss
23 DIGIN CH-28
24 RÜCKFÜHRUNG CH 25-28
25 DIGIN CH-29
26 DIGIN CH-30
27 DIGIN CH-31
28 DIGIN CH-32
29 RÜCKFÜHRUNG CH 29-32
Tabelle 4-16. DIGIN Steckverbinder für SKT-F
Anschluss
19 DIGIN-CH7
18 DIGIN-CH8
17 RÜCKFÜHRUNG CH5-8
16 DIGIN-CH9
15 DIGIN-CH10
14 DIGIN-CH11
13 DIGIN-CH12
12 RÜCKFÜHRUNG CH9-12
11 DIGIN-CH13
10 DIGIN-CH14
9 DIGIN-CH15
8 DIGIN-CH16
7 RÜCKFÜHRUNG CH13-16
Jedes Prover-Modul bietet 12 Hochstrom-Offensammler-Kanäle mit
digitalen Ausgängen (DIGOUT). Die maximale Nennstromstärke
beträgt 100 mA bei 24 Volt Gleichstrom. Ausgangsfrequenzen bis zu
0,5 Hz sind möglich.
Überprüfen Sie sorgfältig die Gleichstrom-Polarität. Verwenden Sie
eine externe Gleichstrom-Versorgung in Reihe mit der Last. Bei
Verwendung induktiver Lasten (z.B. Relaisspulen) eine Diode über die
Last legen.
Die Kanäle CH1 bis CH2 befinden sich am Anschluss SKT-E. Die
Kanäle CH3 und CH12 befinden sich am Anschluss SKT-F. In den
Tabellen 4-17 und 4-18 finden Sie Informationen zu den DIGOUT-
Steckverbindern. Siehe Abbildungen 4-26 und 4-27 für die
Feldverdrahtungspläne.

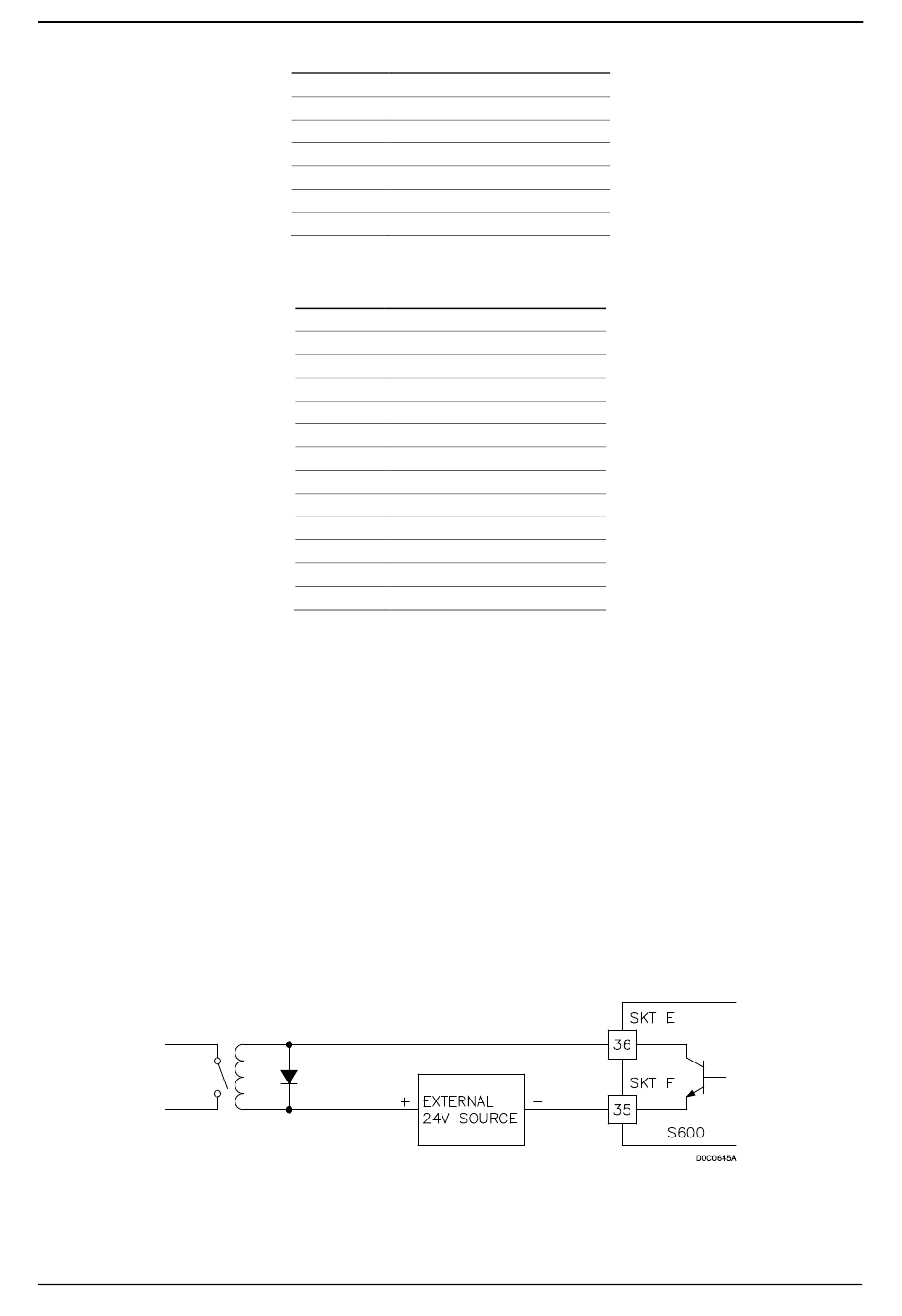

Abbildung 4-26. Digitaler Ausgang Schaubild (Relais)
S600+ Bedienungsanleitung
Funktion
Funktion
I/O 4-21
