S600+ Bedienungsanleitung
4.3
HART Modul (P188)
4-26
Ein 12-Kanal-E/A-Modul ermöglicht die Kommunikation zwischen
®
HART
-Geräten (Highway Addressable Remote Transducer) und dem
S600+. Jeder digitale Eingangskanal kann bis zu 8 Geräte (maximal 50
Sender für das HART-Modul) verarbeiten. Der S600+ unterstützt
Punkt-zu-Punkt-, Multi-Drop- und Dual-Master-Architekturen.
Sie stellen die Verbindungen über zwei 25-polige D-Stecker her, die
sich auf der Rückplatte des HART-Moduls befinden. Die Muffe A
wird an einen 25-poligen Stecker und die Muffe B an eine 25-polige
Buchse angeschlossen. Siehe Abbildung 4-32. Die Tabellen 4-24 und
4-25 enthalten Informationen zur Steckverbindung für die beiden
Anschlüsse (SKT-A und SKT-B). Die Abbildungen 4-33 bis 4-35
enthalten Informationen zur Feldverdrahtung.
Tabelle 4-24. HART Steckverbindungen (Muffe A)
Muffe A
Kanalnummer
Kanal 1+
Kanal 1-
Kanal 2+
Kanal 2-
Kanal 3+
Kanal 3-
Kanal 4+
I/O

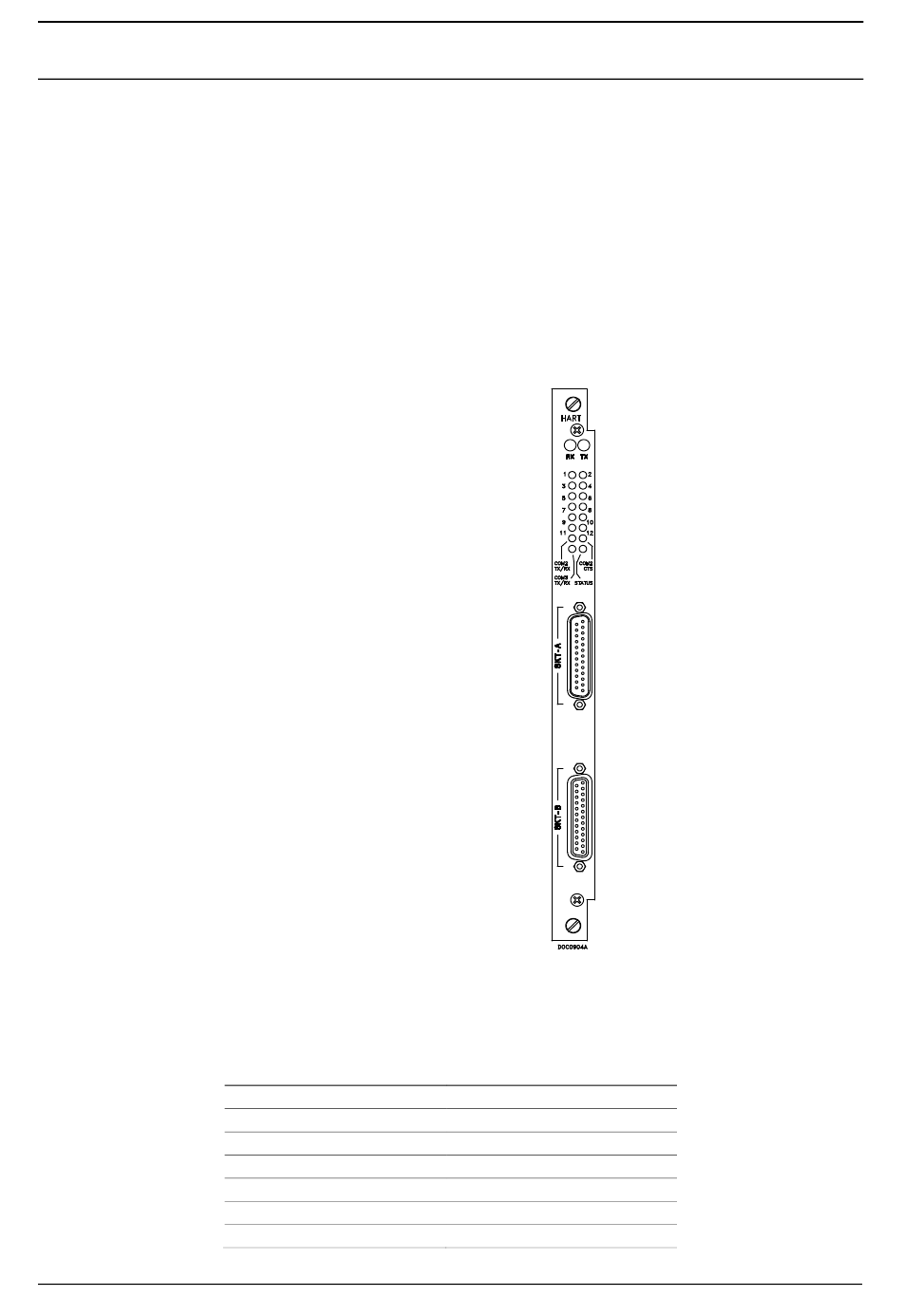

Abbildung 4-32. HART Modul (P188)
Muffe A
Steckverbindungsnummer
1
14
2
15
3
16
4
Überarbeitet August 2019
