2.5
Installieren und Entfernen von Modulen
Vorsicht
Ausbau
Überarbeitet August 2019
Der S600+ wird mit bereits installierten CPU und E/A-Modulen
ausgeliefert. Befolgen Sie diese Prozedur, wenn Sie die Module zu
Wartungs- oder Aktualisierungszwecken entfernen müssen.
Das CPU-Modul befindet sich am linken hinteren Steckplatz des
Gehäuses. Sie können E/A-Module in die verbleibenden Steckplätze
stecken oder die Steckplätze leer lassen. Decken Sie leere Steckplätze
mit den leeren Abdeckplatten ab.
Treffen Sie geeignete Vorsichtsmaßnahmen gegen elektrostatische
Entladungen, bevor Sie eines der Module entfernen.
Die Klemmen einiger Module sind möglicherweise mit ausreichend
hohen elektrischen Potentialen verdrahtet, um Stromschläge und
Verletzungen zu verursachen. Schalten Sie alle Stromquellen für
angeschlossene Geräte aus und entladen Sie sie, bevor Sie
Installations- oder Reparaturarbeiten durchführen.
Um ein Modul auszubauen:
1.
Schalten Sie den S600+ aus, bevor Sie versuchen, ein Modul
auszubauen.
2.
Lösen Sie die Halteschrauben, bevor Sie versuchen, ein Modul zu
entfernen. Dadurch werden Schäden an den Auswerfern vermieden
(siehe Abbildung 2-8).
Auswerfer

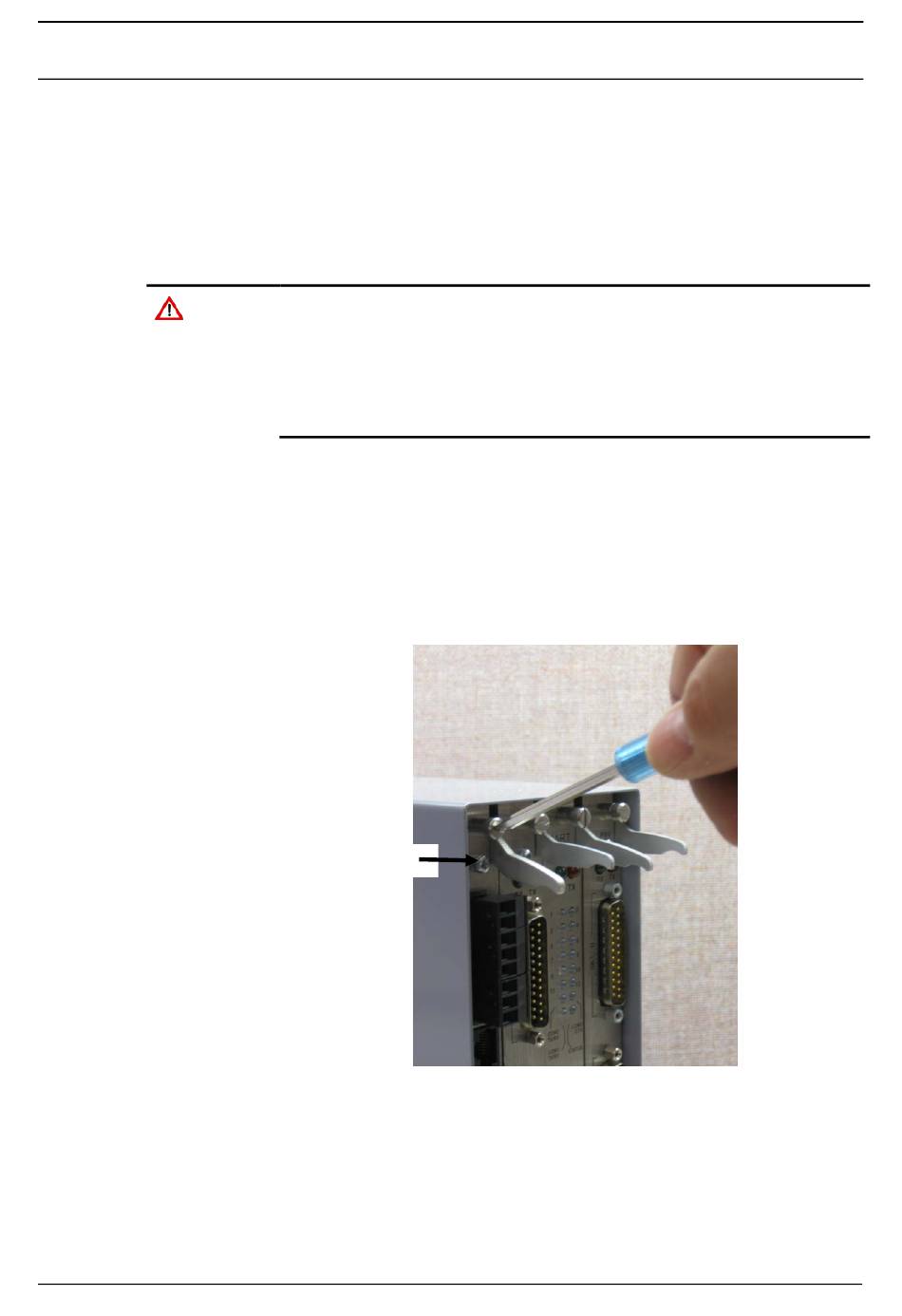

Abbildung 2-8. Lösen der Halteschrauben
3.
Entriegeln Sie die Auswerfer für das entsprechende Modul und
ziehen Sie das Modul aus dem Gehäuse. Möglicherweise müssen
Sie das Modul leicht schwenken, um es von den Anschlüssen zu
lösen (siehe Abbildungen 2-9 und 2-10).
S600+ Bedienungsanleitung
Installation
2-9
