3.3.4 Lokaler Bediener-PC oder Remote-Display-Anschluss
Anschließen an den
S600+
3.4
CPU Anschlüsse und Steckbrücken
Steckbrücke/ Anschluss
Überarbeitet August 2019
Sie können COM3 oder COM4 so konfigurieren, dass der S600+ mit
einem Remote-Display oder dem Host-PC (COM2) verbunden wird.
Verwenden Sie zum Anschließen an den COM3-4-Anschluss nur
abgeschirmte Mehrleiterkabel. Wir empfehlen - insbesondere in lauten
Umgebungen - den Kabelschirm an die Schutzerde anzuschließen, um
die Signalerde getrennt zu halten.
Sie benötigen ein spezielles serielles Kabel, um den Host-PC mit dem
S600+ zu verbinden. Für einen PC mit einer 9-poligen seriellen
Schnittstelle ist ein vorgefertigtes Verbindungskabel (Teilenummer
3080017) erhältlich.
Alternativ können Sie Ihr eigenes Verbindungskabel unter
Verwendung der Verdrahtungsdetails in Abbildung 3-6 herstellen.
:
Beschränken Sie die maximale Kabellänge aufgrund der
Hinweis
für die Kommunikation zwischen dem Host-PC und dem
S600+ verwendeten hohen Baudrate auf 5 m (15 Fuß).

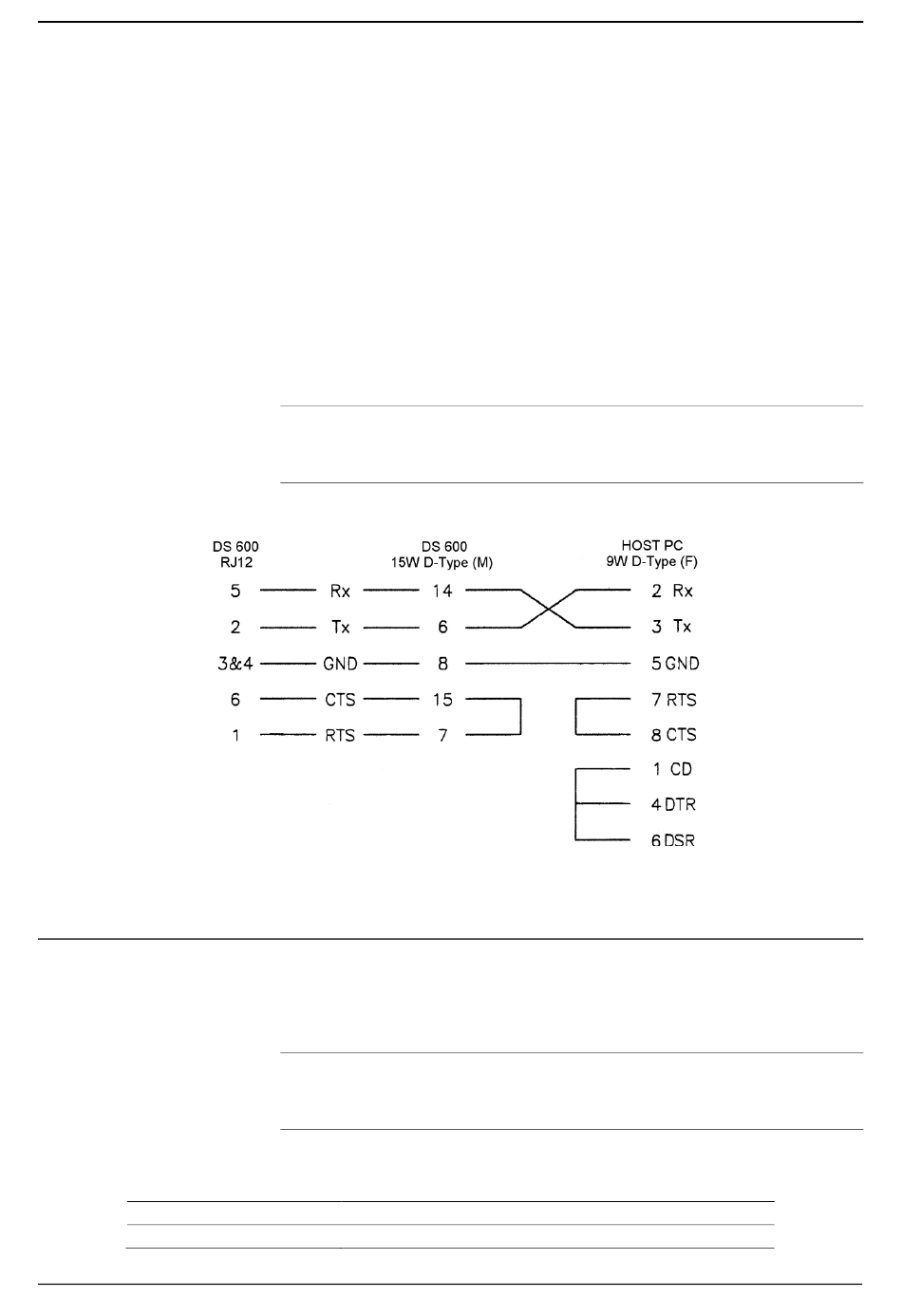

Abbildung 3-6. Verbindungskabel
Tabelle 3-6 zeigt die Anschlüsse und Steckbrücken am CPU-Modul.
Diese Informationen dienen nur zu Identifikationszwecken. Ändern Sie
diese Einstellungen nur, wenn Sie vom Werk dazu aufgefordert
werden.
: Die fett gedruckten Positionswerte sind die
Hinweis
Standardkonfigurationseinstellungen, die möglicherweise nicht
für Ihre spezifische Konfiguration gelten.
Tabelle 3-6. CPU Steckbrücken
P1
Rückwandplatine-Anschluss
P2
Kaltstart beim Einschalten erzwungen
S600+ Bedienungsanleitung
Beschreibung
CPU-Module
3-9
