S600+ Bedienungsanleitung

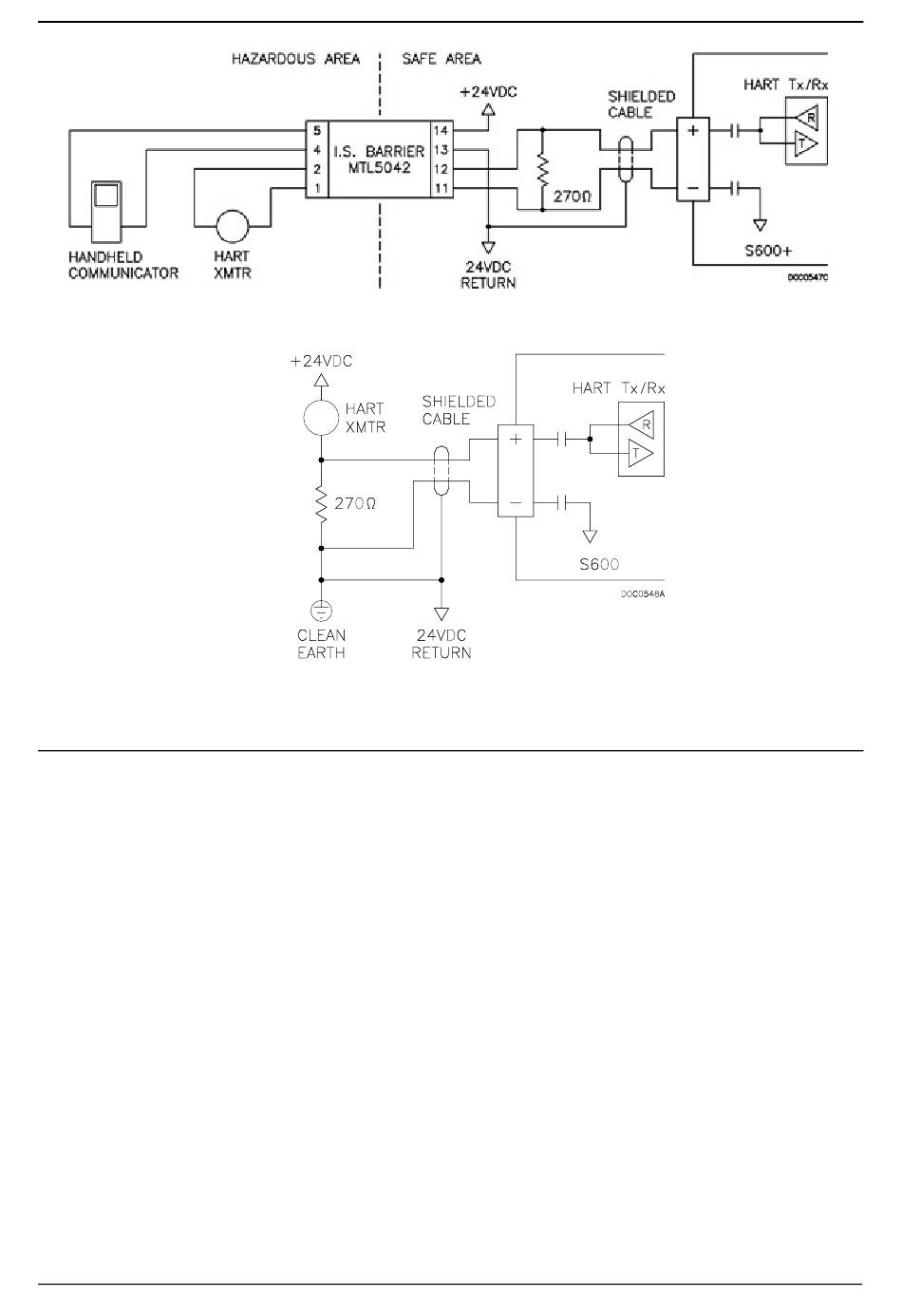

Abbildung 4-34. HART-Gerät und Handkommunikator jenseits der IS-Barriere
4.4
Mezzanine-Modul (P148)
4-28
Abbildung 4-35. HART-Gerät ohne Handkommunikator
Das Mezzanine-Modul (P148) kann an das Prover-Modul oder an das
E/A-Modul angeschlossen werden (siehe Abbildung 4-2) und bietet
Impulseingänge. Bei Verwendung auf dem E/A-Modul werden die
Impulse 1 und 4 beeinflusst. Bei Verwendung des Prover-Moduls
werden die Impulse 2 und 5 beeinflusst. Ab Werk sind E/A-Module
mit einem Mezzanine-Modul ausgestattet. Sie können jedoch ein
zusätzliches Mezzanine-Modul für ein Prover-Modul bestellen oder
das Mezzanine-Modul von Ihrem E/A-Modul auf Ihr Prover-Modul
verschieben, je nach Ihren Umständen und Anforderungen.
Typischerweise unterstützt das Mezzanine-Modul Master-Meter-
Prover, kann aber auch für andere Prover verwendet werden.
