Überarbeitet August 2019
: Im tatsächlichen Betrieb enthalten die beiden am
Hinweis
weitesten rechts gelegenen Steckplätze des S600+ (siehe
Abbildung 2-12) entweder Module oder werden von
Abdeckplatten abgedeckt.
3.
Befestigen Sie die Rückplatte mit den 2 Schrauben M3 x 6 mm an
den Seiten des S600+ Gehäuses.
4.
Platzieren und sichern Sie die 25-poligen und 37-poligen
EMISTOP-Adapter (siehe Abbildung 2-13) auf den Buchsen A und
B des E/A-Moduls (siehe Abbildung 2-14).

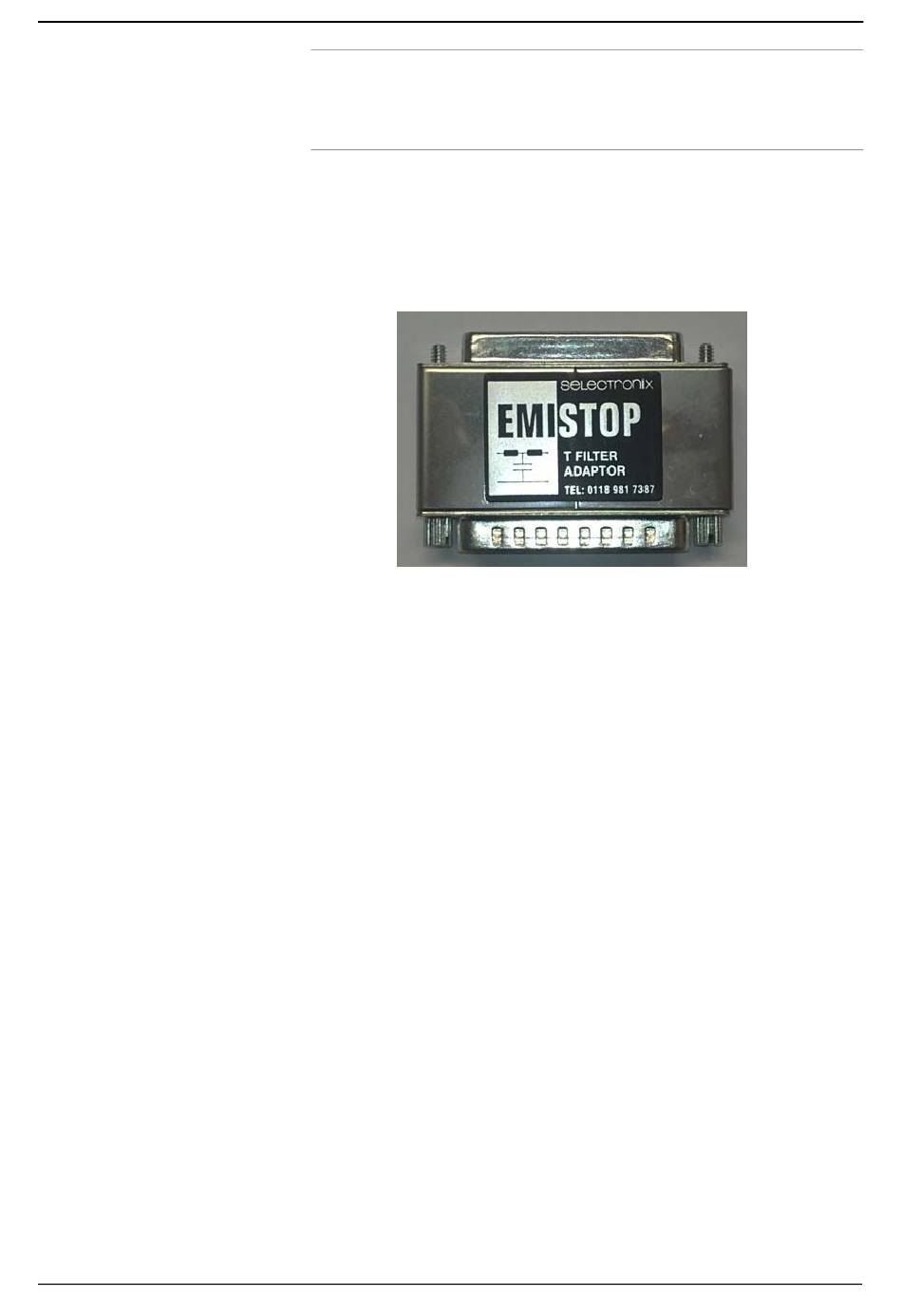

Abbildung 2-13. EMISTOP-Steckverbinder
Verdrahten Sie die Module gemäß den Anforderungen Ihres
5.
Standorts.
Bringen Sie eine kleine Ferritklemme an der Verkabelung zur
6.
Buchse A des E/A-Moduls an. Bringen Sie große Ferritklammern
an den Kabeln zu den Buchsen B und C an (siehe Abbildung 2-14).
S600+ Bedienungsanleitung
Installation
2-13
