S600+ Bedienungsanleitung
25-poliger-
EMISTOP
37-poliger-
EMISTOP
Ferritklammern
2-14

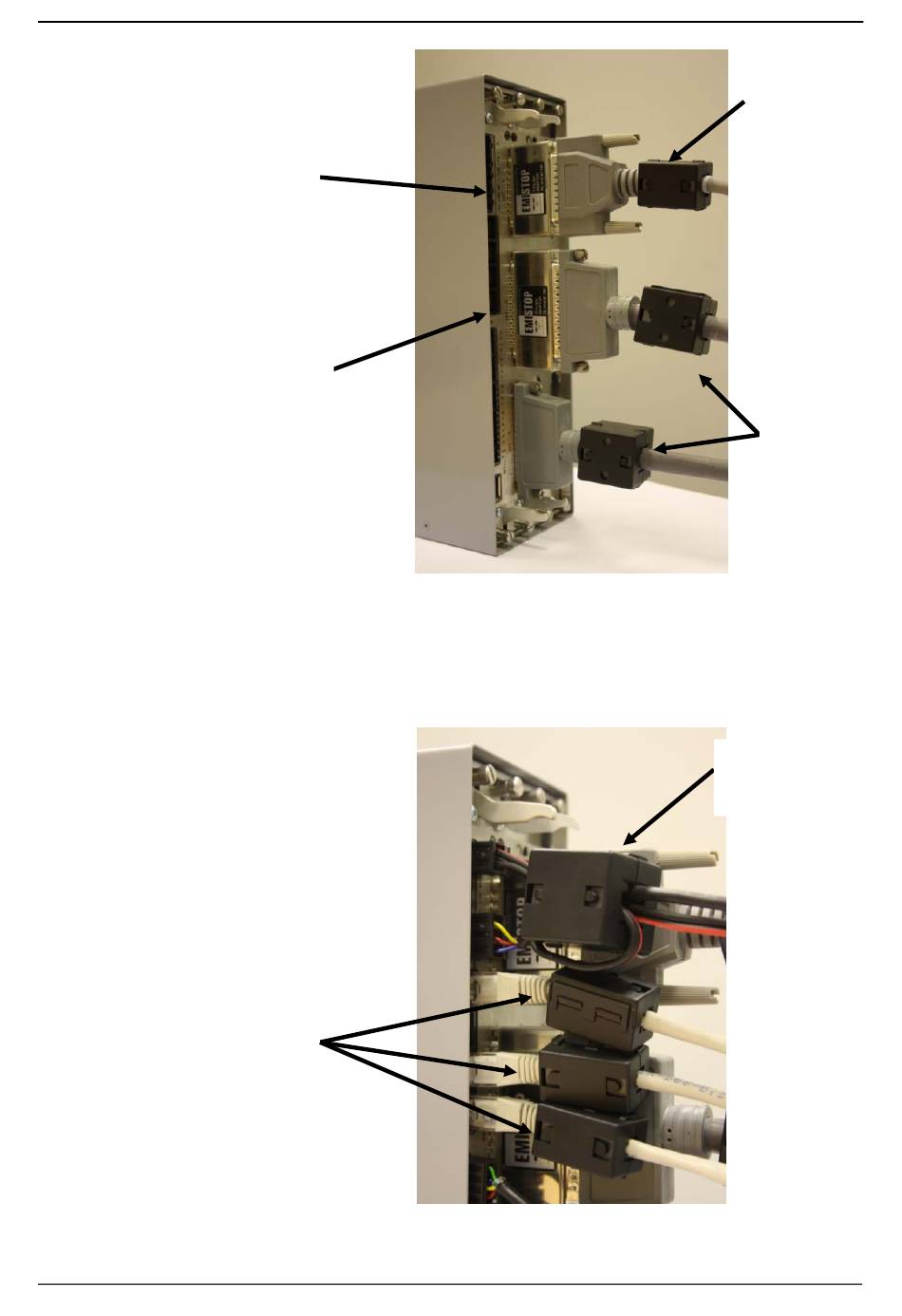

Abbildung 2-14. Klemmen an der E/A-Modulverdrahtung
7. Befestigen Sie eine große Ferritklemme an der Verkabelung der
CPU-Stromanschlüsse und eine mittlere Klemme an den
Anschlüssen COM3 und COM4 (siehe Abbildung 2-15).
Mittlere
Abbildung 2-15. Klemmen am CPU-Stromversorgungsmodul und an
Installation
den COM-Anschlüssen
Mittlere
Ferritklammer
Große
Ferritklammern
Große
Ferritklammer
Überarbeitet August 2019
