Teil
Display-Tastenfeld-Leiste
Gehäuse
Bedienfeldausschnitt
Steigung zwischen
Gehäusen
Maximale Bedienfelddicke
Zugang
Überarbeitet August 2019

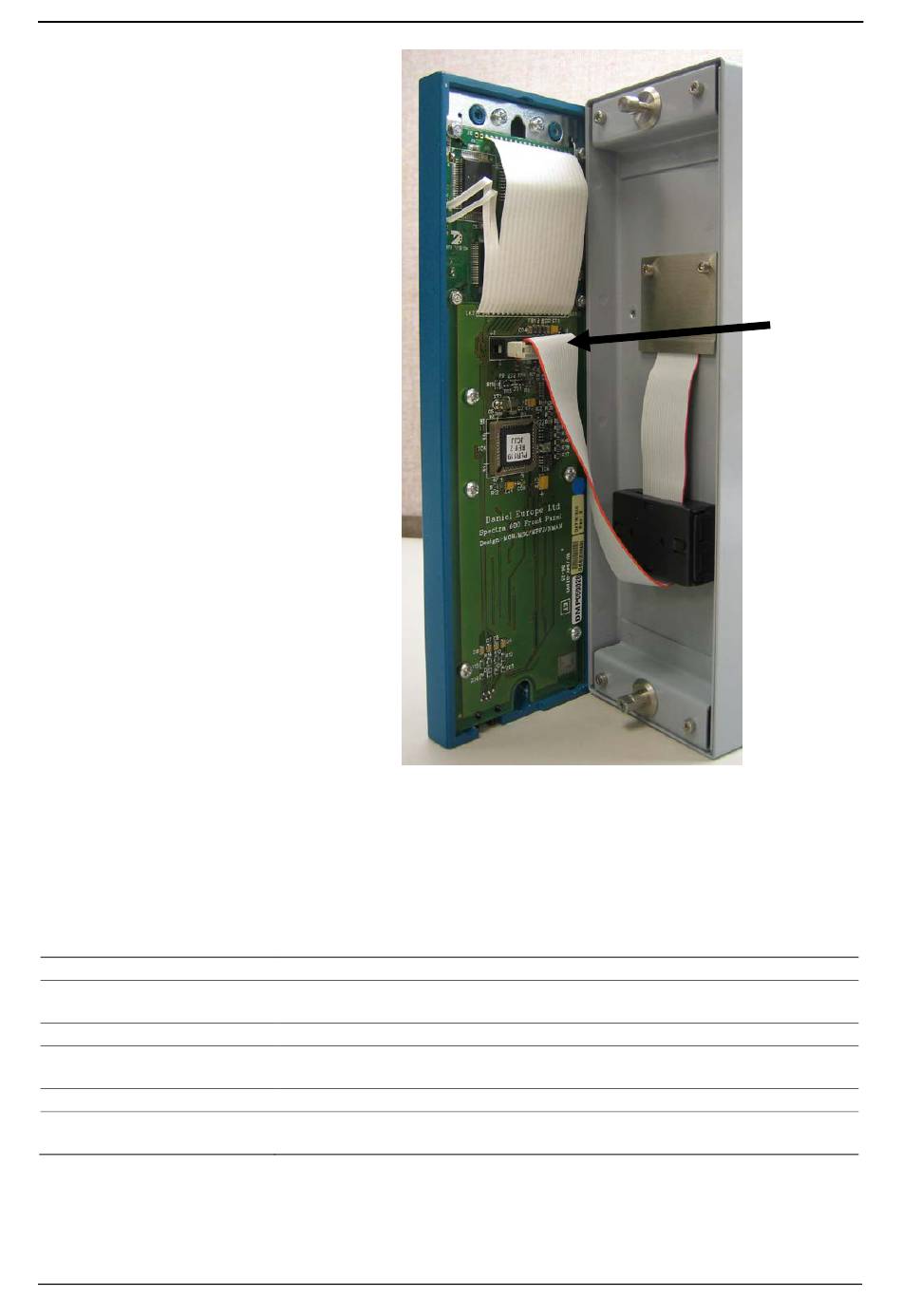

Abbildung 2-4. Steckverbinder entfernen
5.
Entfernen Sie die oberen und unteren Vorsprünge mit einem 5,5-
mm-Sechskantschlüssel (5 BA) vom Gehäuse des Geräts.
Tabelle 2-1. Montageabmessungen
85 mm (3,35") Breite x 269 mm (10,59") Höhe x 28 mm (1,10") Tiefe
84,5 mm (3,327") Breite x 270 mm (10,63") Höhe x 303,8 mm (11,94")
Tiefe
66 mm (2,6") Breite x 150 mm (5,9") Höhe
110 mm (4,33") ergeben einen Luftspalt von 25 mm (0,98")
10 mm (0,39")
Lassen Sie zur Wartung 300 mm (11,81") Abstand direkt hinter dem
Gehäuse
S600+ Bedienungsanleitung
Abmessungen
Installation
Hier
trennen
2-5
