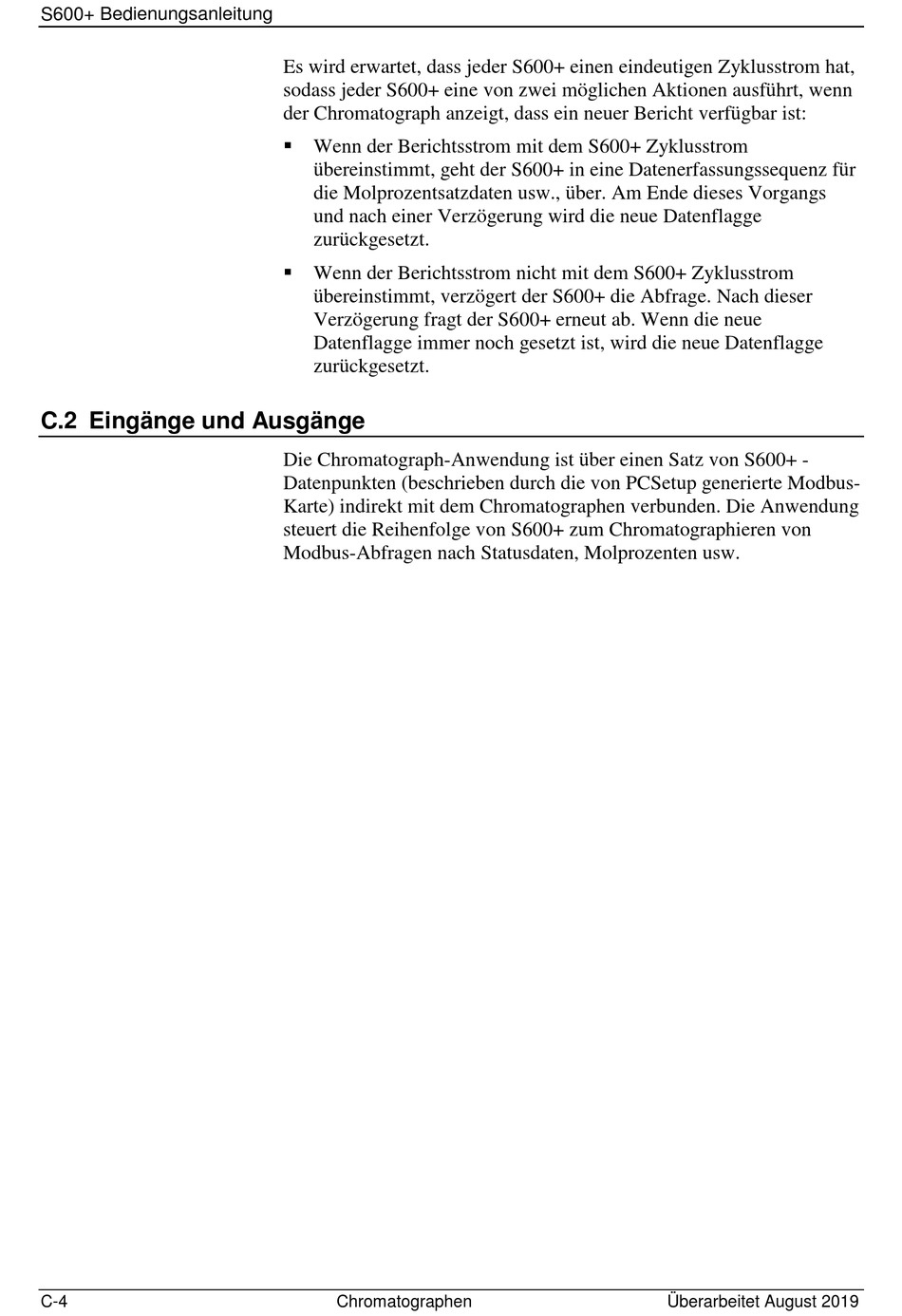

S600+ Bedienungsanleitung
C.2 Eingänge und Ausgänge
C-4
Es wird erwartet, dass jeder S600+ einen eindeutigen Zyklusstrom hat,
sodass jeder S600+ eine von zwei möglichen Aktionen ausführt, wenn
der Chromatograph anzeigt, dass ein neuer Bericht verfügbar ist:
Wenn der Berichtsstrom mit dem S600+ Zyklusstrom
übereinstimmt, geht der S600+ in eine Datenerfassungssequenz für
die Molprozentsatzdaten usw., über. Am Ende dieses Vorgangs
und nach einer Verzögerung wird die neue Datenflagge
zurückgesetzt.
Wenn der Berichtsstrom nicht mit dem S600+ Zyklusstrom
übereinstimmt, verzögert der S600+ die Abfrage. Nach dieser
Verzögerung fragt der S600+ erneut ab. Wenn die neue
Datenflagge immer noch gesetzt ist, wird die neue Datenflagge
zurückgesetzt.
Die Chromatograph-Anwendung ist über einen Satz von S600+ -
Datenpunkten (beschrieben durch die von PCSetup generierte Modbus-
Karte) indirekt mit dem Chromatographen verbunden. Die Anwendung
steuert die Reihenfolge von S600+ zum Chromatographieren von
Modbus-Abfragen nach Statusdaten, Molprozenten usw.
Chromatographen
Überarbeitet August 2019
