S600+ Bedienungsanleitung
2.4.3 Installieren der Bedienfeldeinheit
2-6

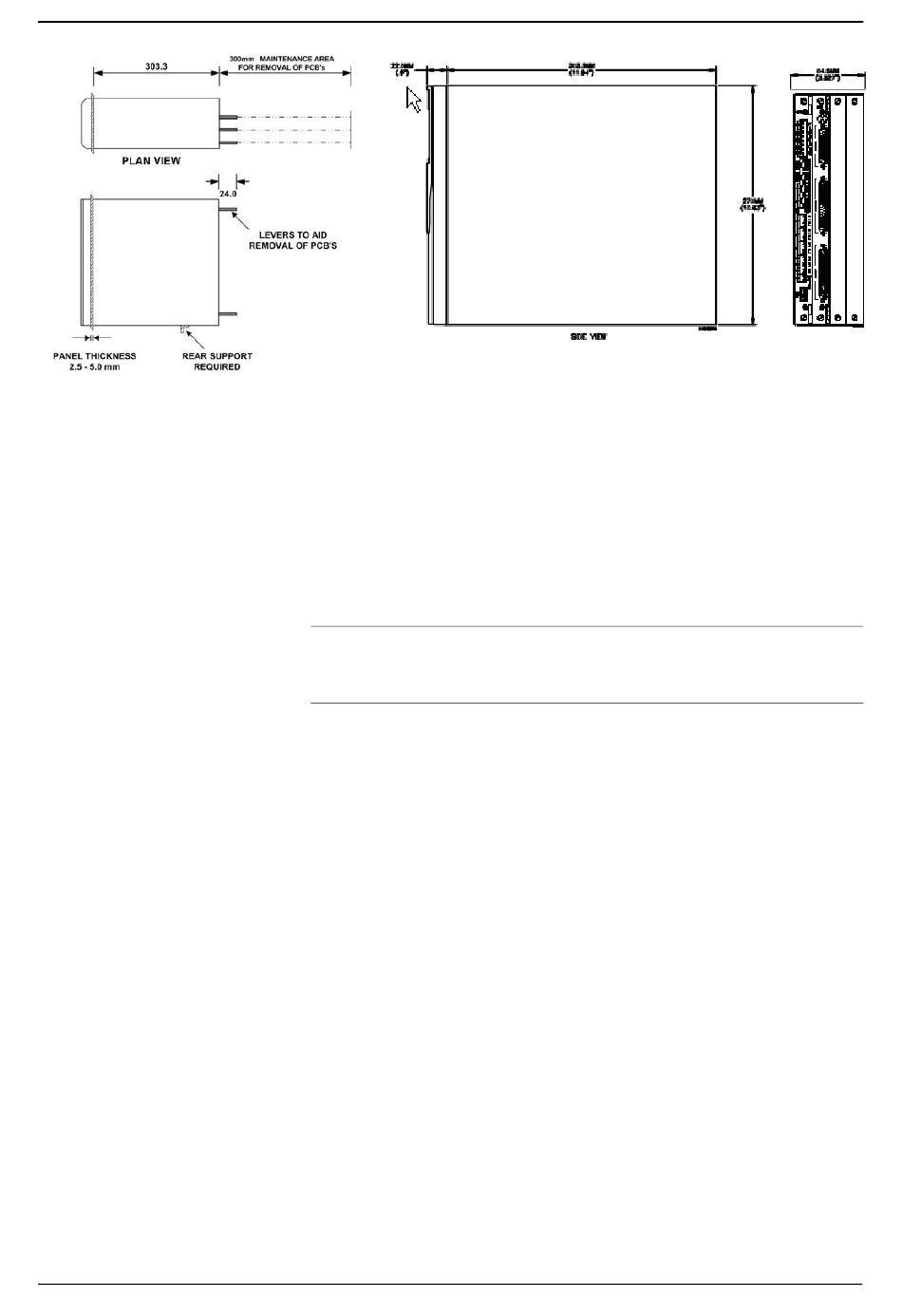

Abbildung 2-5. Bedienfeldeinbauabmessungen
Installieren Sie nach dem Entfernen der Frontplatte die
Bedienfeldeinheit:
Bauen Sie unter Berücksichtigung der Umgebungsbedingungen das
1.
Gerüst des Schranks auf, um das Bedienfeld zu stützen.
: Ein Standardregal von 483 mm (19 in) mit einer Höhe
Hinweis
von 311 mm (12,25 in) kann bis zu vier S600+ aufnehmen,
sofern Sie die Rückseite des Gehäuses unterstützen.
2.
In der Abbildung 2-6 und Tabelle 2-1 finden Sie Positionsdetails
für zwei 7-mm-Löcher (0,276 in) und einen Ausschnitt. Der
Bedienfeldausschnitt sollte für jeden S600+ rechteckig sein. Lassen
Sie auf jeder Achse eine Toleranz von ± 3 mm (0,12 in) zu.
Installation
Überarbeitet August 2019
