S600+ Bedienungsanleitung

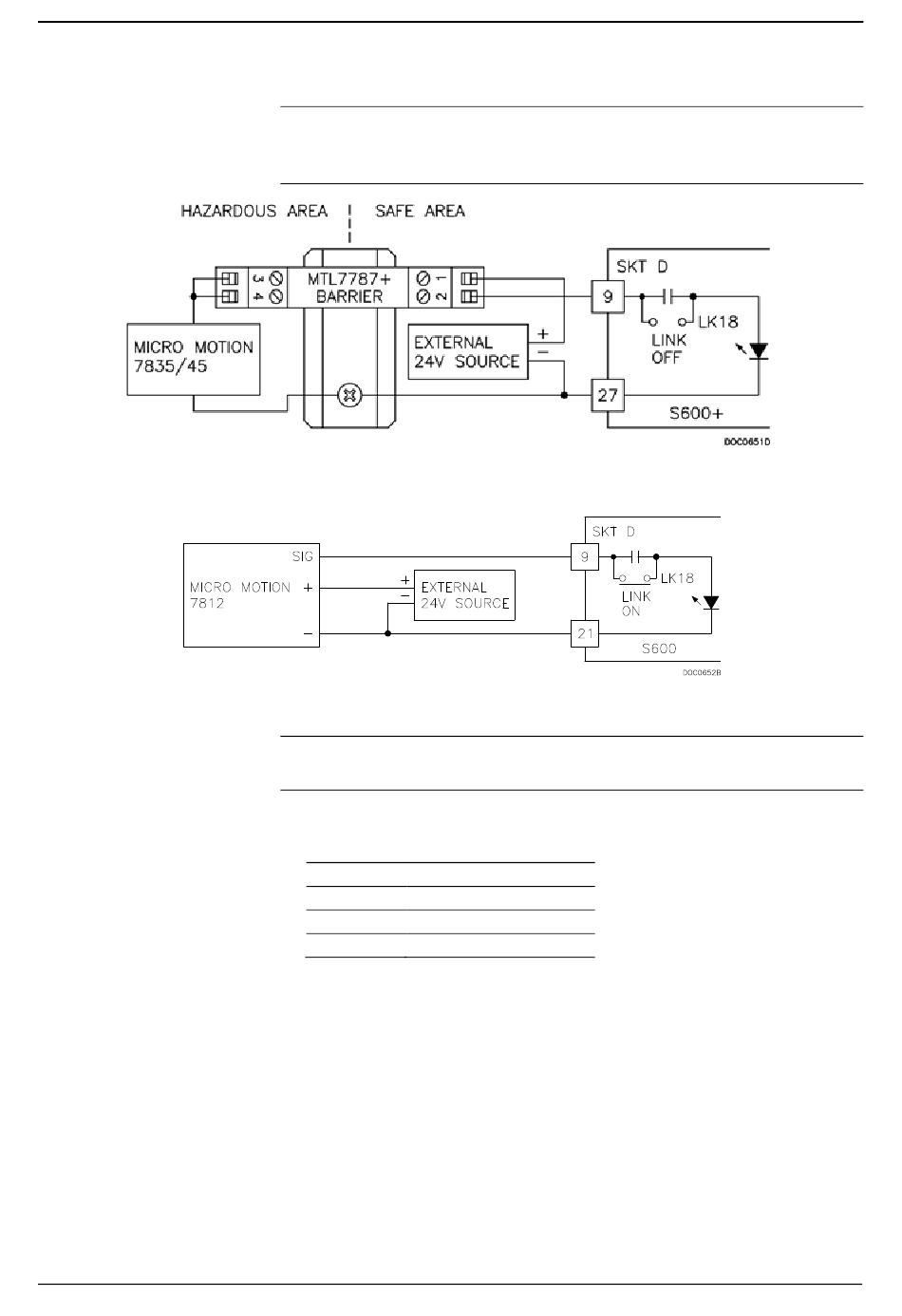

Abbildung 4-30. Frequenzeingang Schaubild (mit IS-Barriere und AC-gekoppelt)
Abbildung 4-31. Frequenzeingang Schaubild (ohne IS-Barriere und DC-gekoppelt); 4-31
4-24
Tabelle 4-21 zeigt die Frequenz-Eingangssteckverbindungen. Siehe
Abbildungen 4-30 und 4-31 für die Feldverdrahtungspläne.
: Die Micro Motion-Geräte (zuvor Solartron), angezeigt in
Hinweis
den Abbildungen 4-30 und 4-31, haben möglicherweise noch
die Etiketten des vorherigen Herstellers.
: Die Micro Motion-Geräte (zuvor Solartron) haben
Hinweis
möglicherweise noch die Etiketten des vorherigen Herstellers.
Tabelle 4-21. Frequenzeingang Steckverbinder für SKT-D
Anschluss
9
21
10
22
Funktion
FREQUENZ-CH1+
FREQUENZ-CH1-
FREQUENZ-CH2+
FREQUENZ-CH2-
I/O
Überarbeitet August 2019
