Tabelle 4-12. PRT/PRD-Eingang Steckverbinder für SKT-B
4.1.10 Steckbrückeneinstellungen
Überarbeitet August 2019

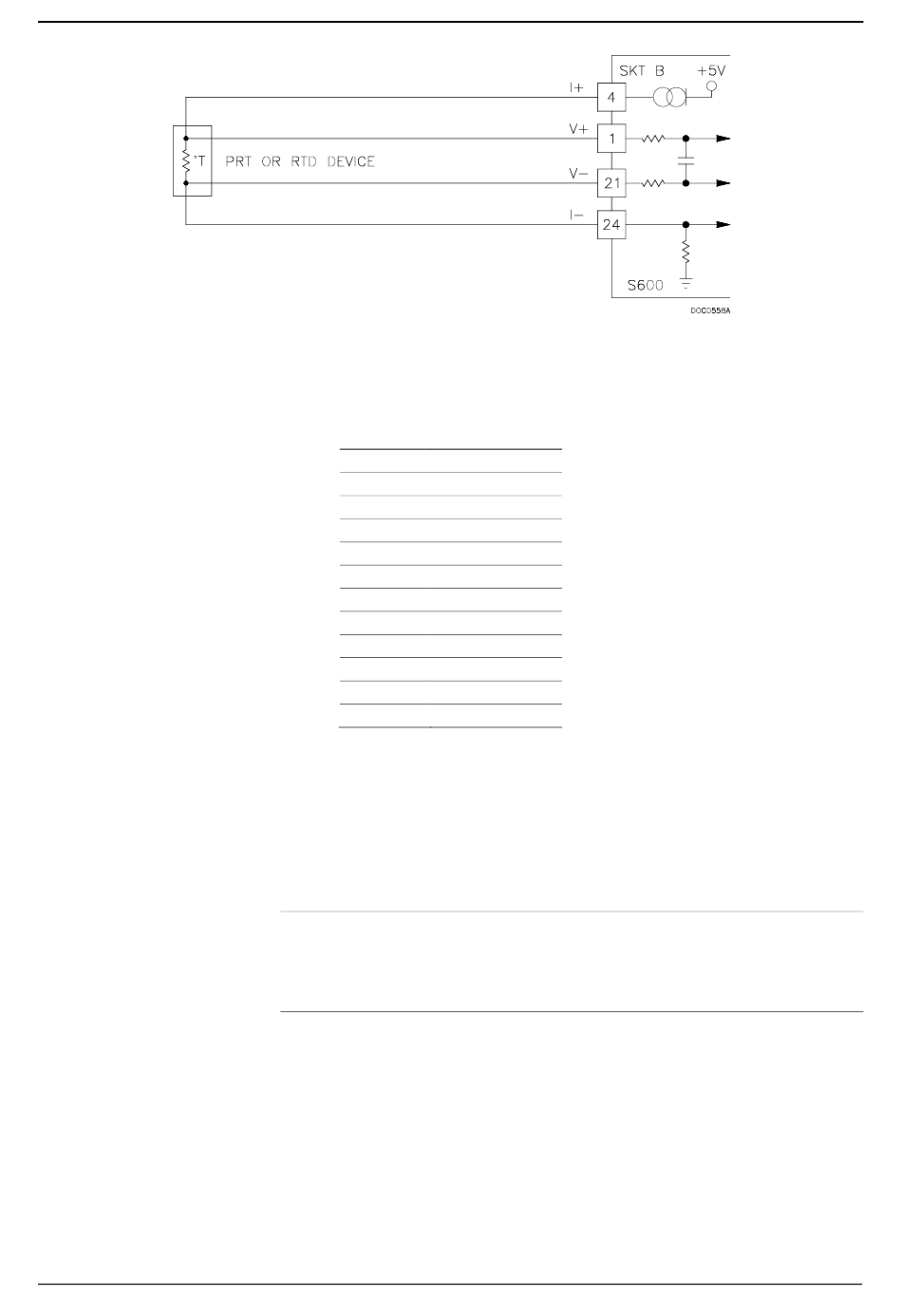

Abbildung 4-20. PRT/RTD-Eingang Schaubild
Anschluss
4
1
21
24
5
2
22
25
6
3
23
26
Die fett gedruckten Einträge in der Spalte Position in der Tabelle 4-13
sind die Standardkonfigurationseinstellungen. Diese gelten
möglicherweise nicht für Ihre spezifische Konfiguration. Ändern Sie
die Steckbrückeneinstellungen nur, wenn Sie vom Werk dazu
aufgefordert werden.
: Für die Punkt-zu-Punkt-Kommunikation für das E/A-
Hinweis
Modul muss Steckbrücke 2 eingeschaltet sein. Für die
Multiplex-Kommunikation (MUX) muss die Steckbrücke 2
ausgeschaltet sein.
Funktion
PRT-CH1 I+
PRT-CH1 V+
PRT-CH1 V-
PRT-CH1 I-
PRT-CH2 I+
PRT-CH2 V+
PRT-CH2 V-
PRT-CH2 I-
PRT-CH3 I+
PRT-CH3 V+
PRT-CH3 V-
PRT-CH3 I-
I/O
S600+ Bedienungsanleitung
4-15
