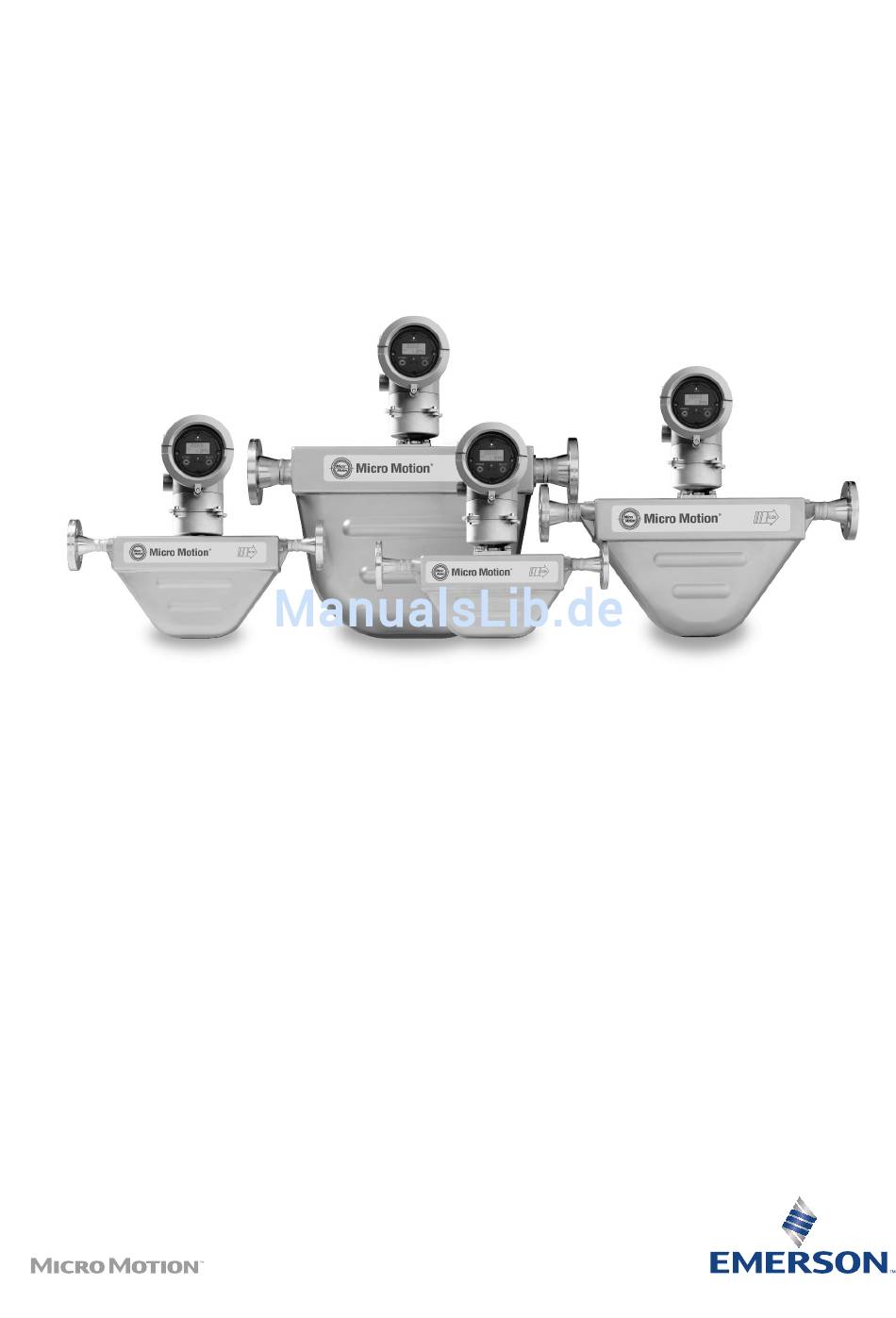

Installationsanleitung
20002518, Rev BB
Mai 2017
®
Micro Motion
Coriolis Sensoren der R-Serie
für Durchfluss

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Emerson Micro Motion R025

  • Seite 1 Installationsanleitung 20002518, Rev BB Mai 2017 ® Micro Motion Coriolis Sensoren der R-Serie für Durchfluss...
  • Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundenservice E-Mail: • Weltweit: flow.support@emerson.com •...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Kapitel 1 Planung ..........................1 Checkliste für die Installation ......................1 Bewährte Verfahren ......................... 2 Temperature limits .......................... 2 Kapitel 2 Montage ..........................4 Montage des Sensors ........................4 Installation von abgesetzten Elektroniken ..................5 Kapitel 3 Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik ......................7 Verkabelungsoptionen ........................
  • Seite 4 Inhalt ® Micro Motion Coriolis Sensoren der R-Serie...
  • Seite 5: Kapitel 1 Planung

    Planung Planung In diesem Kapitel behandelte Themen: • Checkliste für die Installation • Bewährte Verfahren • Temperature limits Checkliste für die Installation □ Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der Umgebung, in der das Messsystem installiert werden soll, passt. □...
  • Seite 6: Bewährte Verfahren

    Planung Tabelle 1-3: Bevorzugte Sensorausrichtung Flüssigkeiten Gase Schlämme □ Das Messsystem so installieren, dass der Pfeil für die Durchflussrichtung auf dem Sensorgehäuse der tatsächlichen Durchflussrichtung des Prozesses entspricht. (Die Durchflussrichtung ist auch über die Software wählbar.) Bewährte Verfahren Die folgenden Informationen können dabei helfen, optimale Ergebnisse mit dem Sensor zu erzielen.
  • Seite 7 • Temperature limits may be further restricted by hazardous area approvals. Refer to the hazardous area approvals documentation shipped with the sensor or available at www.emerson.com. • The extended-mount electronics option allows the sensor case to be insulated without covering the transmitter, core processor, or junction box, but does not affect temperature ratings.
  • Seite 8: Kapitel 2 Montage

    Montage Montage In diesem Kapitel behandelte Themen: • Montage des Sensors • Installation von abgesetzten Elektroniken Montage des Sensors Drehmomente und eine Biegebelastung der Prozessanschlüsse durch allgemein übliche Methode minimieren. Hinweis Um die Gefahr von Problemen durch Kondensation zu reduzieren, bei der Ausrichtung der Auswerteelektroniken oder Sensor-Anschlussdosen darauf achten, dass die Kabeleinführungen nicht nach oben zeigen.
  • Seite 9: Installation Von Abgesetzten Elektroniken

    Montage Installation von abgesetzten Elektroniken Wenn der Sensor über eine abgesetzte Elektronik verfügt, ist das Distanzstück auf dem Sensorgehäuse zu montieren. Anmerkung Abgesetzte Core-Prozessoren werden werksseitig bestimmten Sensoren zugeordnet. Die Core- Prozessoren müssen bei dem jeweiligen Sensor, mit dem sie geliefert wurden, verbleiben. VORSICHT! Das Distanzstück und die Durchführung stets sauber und trocken halten.
  • Seite 10 Montage Das Distanzstück auf die Durchführung aufsetzen. Dazu die Nuten auf der Unterseite des Distanzstücks sorgfältig auf die Nuten der Durchführung ausrichten. Den Klemmring schließen und die Klemmschraube mit 1.5 bis 2 Nm ((13 bis 18 in-lbs.) festziehen. ® Micro Motion Coriolis Sensoren der R-Serie...
  • Seite 11: Kapitel 3 Verkabelung Der Spannungsversorgung Und E/A-Verkabelung Der Auswerteelektronik

    Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik Verkabelung der Spannungsversorgung und E/A- Verkabelung der Auswerteelektronik In diesem Kapitel behandelte Themen: • Verkabelungsoptionen Anschluss des 4-adrigen Kabels • Verkabelungsoptionen Die Vorgehensweise zur Verkabelung richtet sich nach der vorhandenen Elektronikoption. Tabelle 3-1: Vorgehensweise zur Verkabelung entsprechend der Elektronikoption Elektronikoption Vorgehensweise zur Verkabelung...
  • Seite 12: Anschluss Des 4-Adrigen Kabels

    Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik Anschluss des 4-adrigen Kabels 3.2.1 Arten und Verwendung von 4-adrigen Kabeln Micro Motion bietet zwei Typen von 4-adrigen Kabeln: abgeschirmt und armiert. Beide Typen enthalten Beidrähte am Schirm. Das von Micro Motion gelieferte Kabel besteht aus einem Adernpaar mit einem roten und schwarzen 0,75 mm (AWG 18) Draht für die Gleichspannungsversorgung und einem Adernpaar mit einem weißen und grünen 0,35 mm...
  • Seite 13: Vorbereitung Eines Kabels Mit Von Micro Motion Bereitgestellten Kabelverschraubungen

    Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik 3.2.4 Vorbereitung eines Kabels mit von Micro Motion bereitgestellten Kabelverschraubungen Den Core-Prozessor mithilfe eines Schlitzschraubendrehers entfernen. Die Drähte durch die Stopfbuchsenmutter und den Klemmeinsatz führen. A. Stopfbuchsenmutter B. Klemmeinsatz Die Kabelummantelung abisolieren. Option Beschreibung NPT-Kabelverschraubung 115 mm (4 1/2 Zoll) abisolieren...
  • Seite 14 Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik Option Beschreibung NPT-Kabel- a. Den abgeschirmten Schrumpfschlauch über die Beidrähte schieben. Si- verschrau- cherstellen, dass die Drähte vollständig abgedeckt sind. bung b. Den Schrumpfschlauch auf 120 °C (250 °F) erwärmen, um ihn zum Schrumpfen zu bringen.
  • Seite 15: Anschluss Der Adern An Die Anschlussklemmen Des Core-Prozessors

    Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik 3.2.5 Anschluss der Adern an die Anschlussklemmen des Core-Prozessors Nach der Vorbereitung und (sofern erforderlich) Abschirmung des 4-adrigen Kabels die einzelnen Adern des 4-adrigen Kabels an die Anschlussklemmen des Core-Prozessors anschließen. Die Adern an die Anschlussklemmen des Core-Prozessors anschließen. A.
  • Seite 16: Kapitel 4 Erdung

    Erdung Erdung Das Messsystem muss im Einklang mit den vor Ort geltenden Normen geerdet werden. Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Micro Motion weist auf folgende Richtlinien für die Erdung hin: • In Europa gilt für die meisten Installationen die Norm IEC 79-14 und speziell die Abschnitte 12.2.2.3 und 12.2.2.4.
  • Seite 17: Kapitel 5 Spülen Des Sensorgehäuses

    Spülen des Sensorgehäuses Spülen des Sensorgehäuses Wenn ein Spülanschlussverschluss am Sensorgehäuse geöffnet wird, muss das Gehäuse erneut gespült werden. VORSICHT! Beim Öffnen der Spülanschlussverschlüsse alle erforderlichen Vorsichtsmaßnahmen ergreifen. Das Öffnen eines Spülanschlussverschlusses beeinträchtigt das Sekundärgehäuse des Sensors und kann dazu führen, dass der Anwender mit dem Prozessmedium in Berührung kommt. VORSICHT! Eine unsachgemäße Druckbeaufschlagung des Sensorgehäuses kann zu Personenschäden führen.
  • Seite 18: Druckentlastung

    Spülen des Sensorgehäuses Die Spülzeit ist die Zeit, die benötigt wird, um die vorherrschende Atmosphäre vollständig gegen das Inertgas auszutauschen. Je größer die Nennweite, um so länger ist die Zeit, die zum Spülen des Gehäuses benötigt wird. Werden Spülleitungen verwendet, erhöht sich die Spülzeit, da auch das zusätzliche Volumen der Spülleitung gefüllt werden muss.
  • Seite 19 Spülen des Sensorgehäuses Den Sensor so ausrichten, dass sich in Richtung der Druckentlastung keine Personen und Geräte befinden. Der Aufenthalt in der Druckentlastungszone der Berstscheibe ist streng verboten. Unter hohem Druck aus dem Sensor ausströmendes Medium kann schwere Verletzungen hervorrufen oder gar zum Tode führen. Installationsanleitung...
  • Seite 20 © 2017 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen...
