S600+ Bedienungsanleitung
Vorsicht
2-4

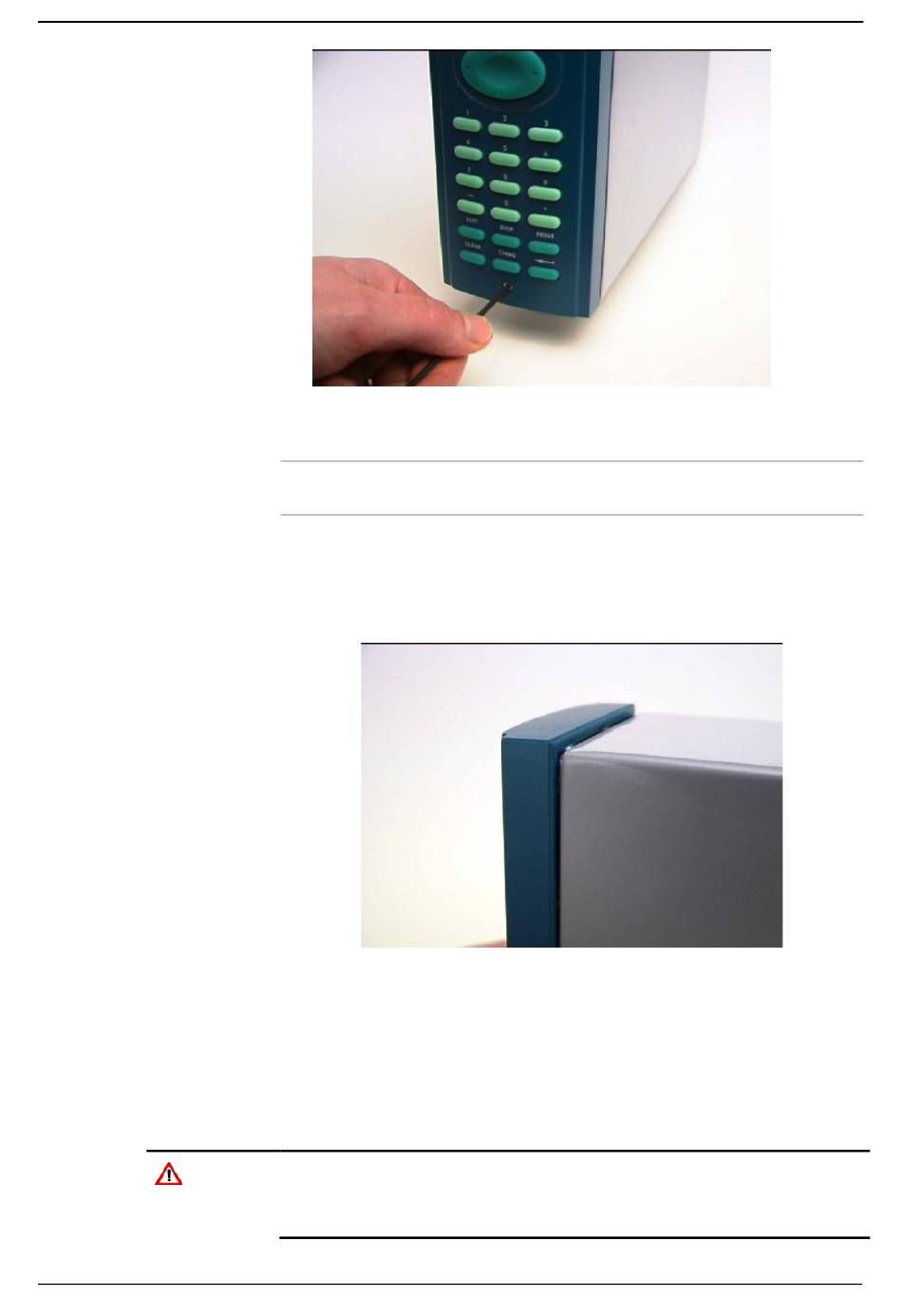

Abbildung 2-2. Entfernen der Frontplatte
: Eine Sicherheitskappe kann die Sechskantschraube
Hinweis
bedecken.
Schieben Sie die Frontplatte vorsichtig um 4 mm (0.15 in) nach
3.
oben, damit sie die Haltenut oben am Gehäuse freigibt, und lassen
Sie dann die Frontplatte nach vorne kommen, um das Gehäuse
vollständig freizulegen (siehe Abbildung 2-3).
Abbildung 2-3. Angehobene Frontplatte
Trennen Sie das Flachbandkabel von der Rückseite der Frontplatte
4.
am blauen Anschluss (siehe Abbildung 2-4). Beachten Sie die
Ausrichtung des Steckverbinders mit der Passfedernut. Sie müssen
das Flachbandkabel am Ende des Installationsvorgangs wieder
korrekt einstecken.
Entfernen Sie das Flachbandkabel nicht aus dem Gehäuse des S600+.
Dies könnte den S600+ beschädigen. Das Flachbandkabel kann auch
eine EMV-Klemme aufweisen. Lassen Sie es intakt, ohne das
Flachbandkabel zu beschädigen.
Installation
Überarbeitet August 2019
