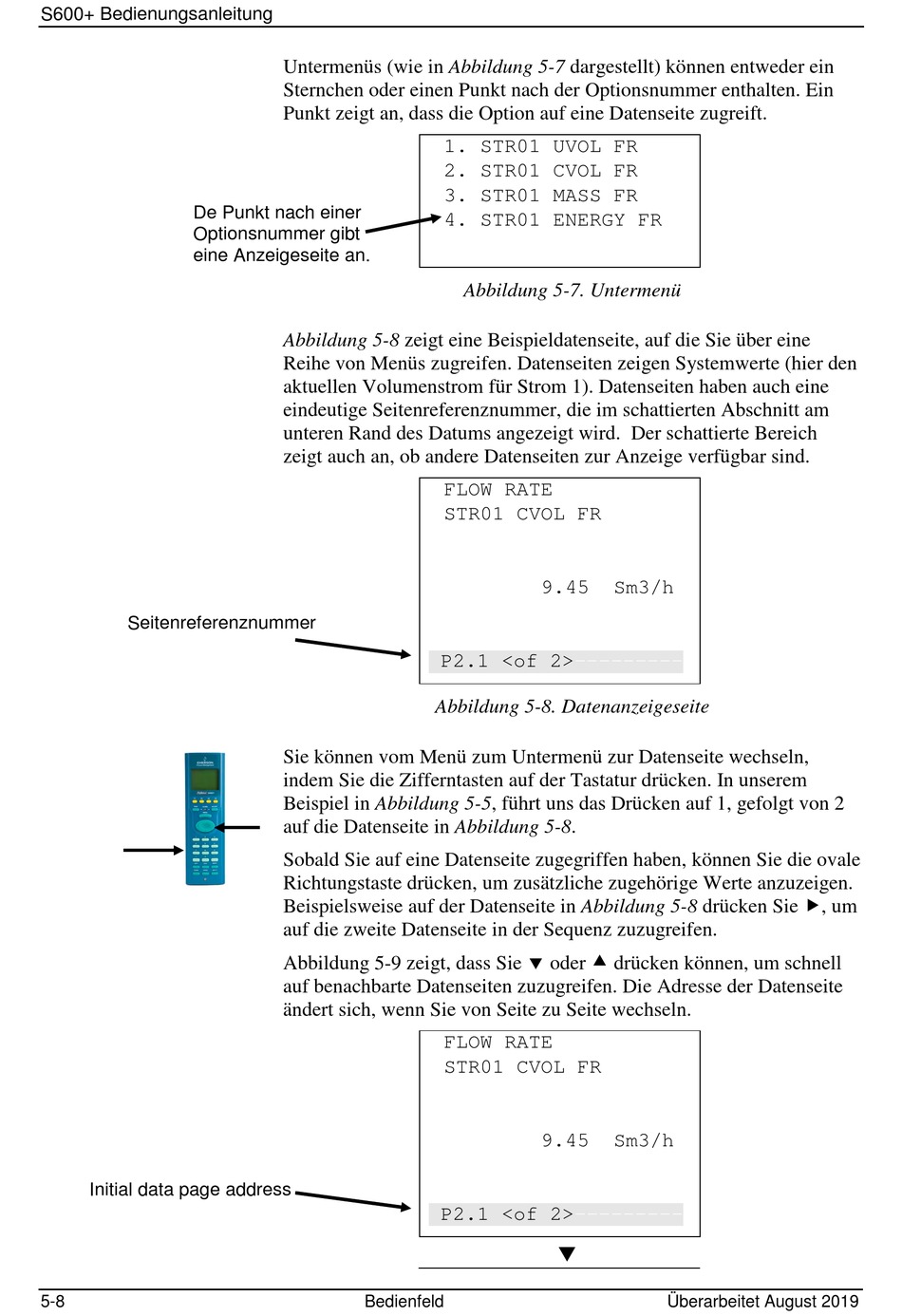

S600+ Bedienungsanleitung
De Punkt nach einer
Optionsnummer gibt
eine Anzeigeseite an.
Seitenreferenznummer
Initial data page address
5-8
Untermenüs (wie in Abbildung 5-7 dargestellt) können entweder ein
Sternchen oder einen Punkt nach der Optionsnummer enthalten. Ein
Punkt zeigt an, dass die Option auf eine Datenseite zugreift.
1. STR01 UVOL FR
2. STR01 CVOL FR
3. STR01 MASS FR
4. STR01 ENERGY FR
Abbildung 5-8 zeigt eine Beispieldatenseite, auf die Sie über eine
Reihe von Menüs zugreifen. Datenseiten zeigen Systemwerte (hier den
aktuellen Volumenstrom für Strom 1). Datenseiten haben auch eine
eindeutige Seitenreferenznummer, die im schattierten Abschnitt am
unteren Rand des Datums angezeigt wird. Der schattierte Bereich
zeigt auch an, ob andere Datenseiten zur Anzeige verfügbar sind.
FLOW RATE
STR01 CVOL FR
P2.1 <of
Abbildung 5-8. Datenanzeigeseite
Sie können vom Menü zum Untermenü zur Datenseite wechseln,
indem Sie die Zifferntasten auf der Tastatur drücken. In unserem
Beispiel in Abbildung 5-5, führt uns das Drücken auf 1, gefolgt von 2
auf die Datenseite in Abbildung 5-8.
Sobald Sie auf eine Datenseite zugegriffen haben, können Sie die ovale
Richtungstaste drücken, um zusätzliche zugehörige Werte anzuzeigen.
Beispielsweise auf der Datenseite in Abbildung 5-8 drücken Sie , um
auf die zweite Datenseite in der Sequenz zuzugreifen.
Abbildung 5-9 zeigt, dass Sie oder drücken können, um schnell
auf benachbarte Datenseiten zuzugreifen. Die Adresse der Datenseite
ändert sich, wenn Sie von Seite zu Seite wechseln.
FLOW RATE
STR01 CVOL FR
P2.1 <of
Bedienfeld
Abbildung 5-7. Untermenü
9.45
Sm3/h
2>---------
9.45
Sm3/h
2>---------
Überarbeitet August 2019
