4.1.2 Analoge Ausgänge (DAC)

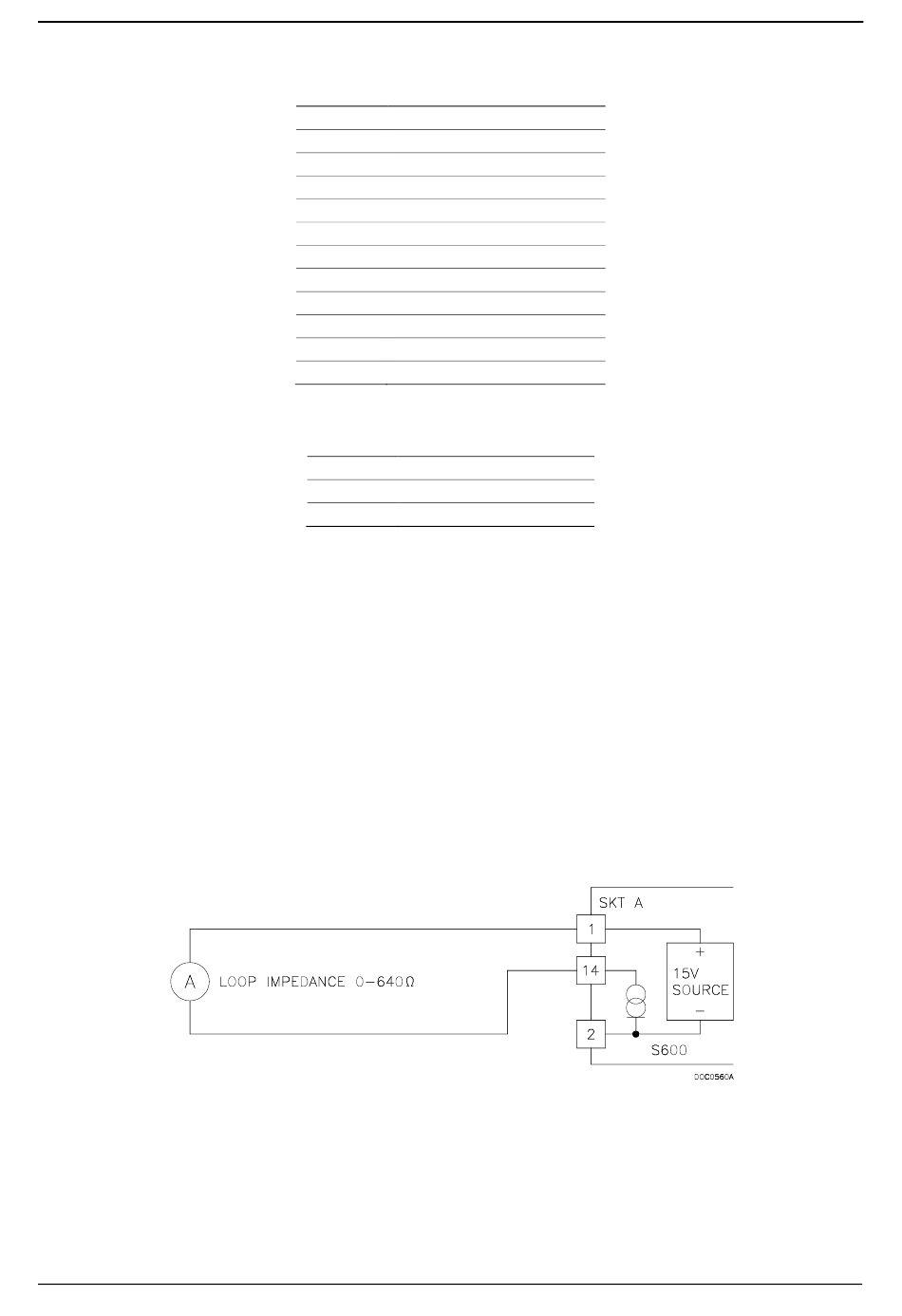

Abbildung 4-6. Analogausgang Schaubild (S600+ angeschaltet)
4-6
Tabelle 4-1. ANIN Steckverbinder für SKT-A
Anschluss
8 ANIN-CH1
21 ANIN-CH2
9 ANIN-CH3
22 ANIN-CH4
10 ANIN-CH5
20 RÜCKFÜHRUNG CH1-5
11 ANIN-CH6
24 ANIN-CH7
12 ANIN-CH8
25 ANIN-CH9
13 ANIN-CH10
23 RÜCKFÜHRUNG CH6-10
Tabelle 4-2. ANIN Steckverbinder für SKT-B
Anschluss
8 ANIN-CH11 (Strom)
7 ANIN-CH12 (Strom)
20 GND
Der S600+ unterstützt vier Analogausgänge (D/A-Wandler). Jeder
D/A-Wandlerkanal ist vollständig potentialfrei und stellt eine eigene
potentialfreie Versorgung zur Verfügung. Lasten mit einer
Schleifenimpedanz von bis zu 650 Ohm können direkt angeschlossen
werden. Das Gerät kann entweder in Quellen- oder
Senkenkonfiguration verwendet werden. Siehe Abbildungen 4-6, 4-7
und 4-8.
Die Ausgangskanäle des D/A-Wandlers verwenden den mit SKT-A
gekennzeichneten Anschluss, der sich auf der Rückplatte des E/A-
Moduls befindet. In der Tabelle 4-3 finden Sie die
Steckverbinderanschlüsse des D/A-Wandlers auf der Rückseite des
E/A-Moduls.
I/O
Funktion
Funktion
Überarbeitet August 2019
