Verwendung des MTL 5532-Isolators im Zweidrahtmodus.

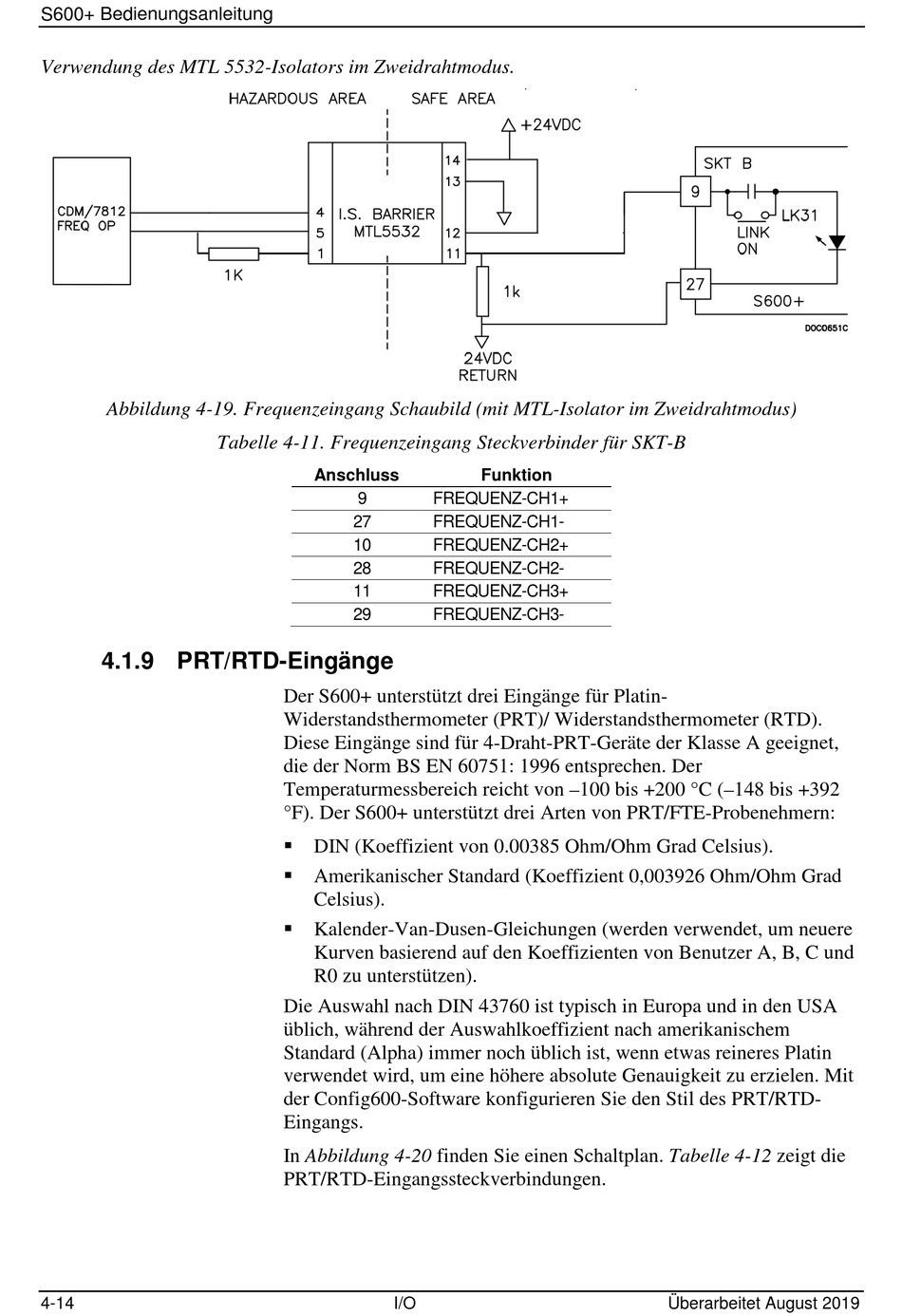

Abbildung 4-19. Frequenzeingang Schaubild (mit MTL-Isolator im Zweidrahtmodus)
4.1.9 PRT/RTD-Eingänge
4-14
Tabelle 4-11. Frequenzeingang Steckverbinder für SKT-B
Anschluss
9
27
10
28
11
29
Der S600+ unterstützt drei Eingänge für Platin-
Widerstandsthermometer (PRT)/ Widerstandsthermometer (RTD).
Diese Eingänge sind für 4-Draht-PRT-Geräte der Klasse A geeignet,
die der Norm BS EN 60751: 1996 entsprechen. Der
Temperaturmessbereich reicht von –100 bis +200 °C (–148 bis +392
°F). Der S600+ unterstützt drei Arten von PRT/FTE-Probenehmern:
DIN (Koeffizient von 0.00385 Ohm/Ohm Grad Celsius).
Amerikanischer Standard (Koeffizient 0,003926 Ohm/Ohm Grad
Celsius).
Kalender-Van-Dusen-Gleichungen (werden verwendet, um neuere
Kurven basierend auf den Koeffizienten von Benutzer A, B, C und
R0 zu unterstützen).
Die Auswahl nach DIN 43760 ist typisch in Europa und in den USA
üblich, während der Auswahlkoeffizient nach amerikanischem
Standard (Alpha) immer noch üblich ist, wenn etwas reineres Platin
verwendet wird, um eine höhere absolute Genauigkeit zu erzielen. Mit
der Config600-Software konfigurieren Sie den Stil des PRT/RTD-
Eingangs.
In Abbildung 4-20 finden Sie einen Schaltplan. Tabelle 4-12 zeigt die
PRT/RTD-Eingangssteckverbindungen.
Funktion
FREQUENZ-CH1+
FREQUENZ-CH1-
FREQUENZ-CH2+
FREQUENZ-CH2-
FREQUENZ-CH3+
FREQUENZ-CH3-
I/O
