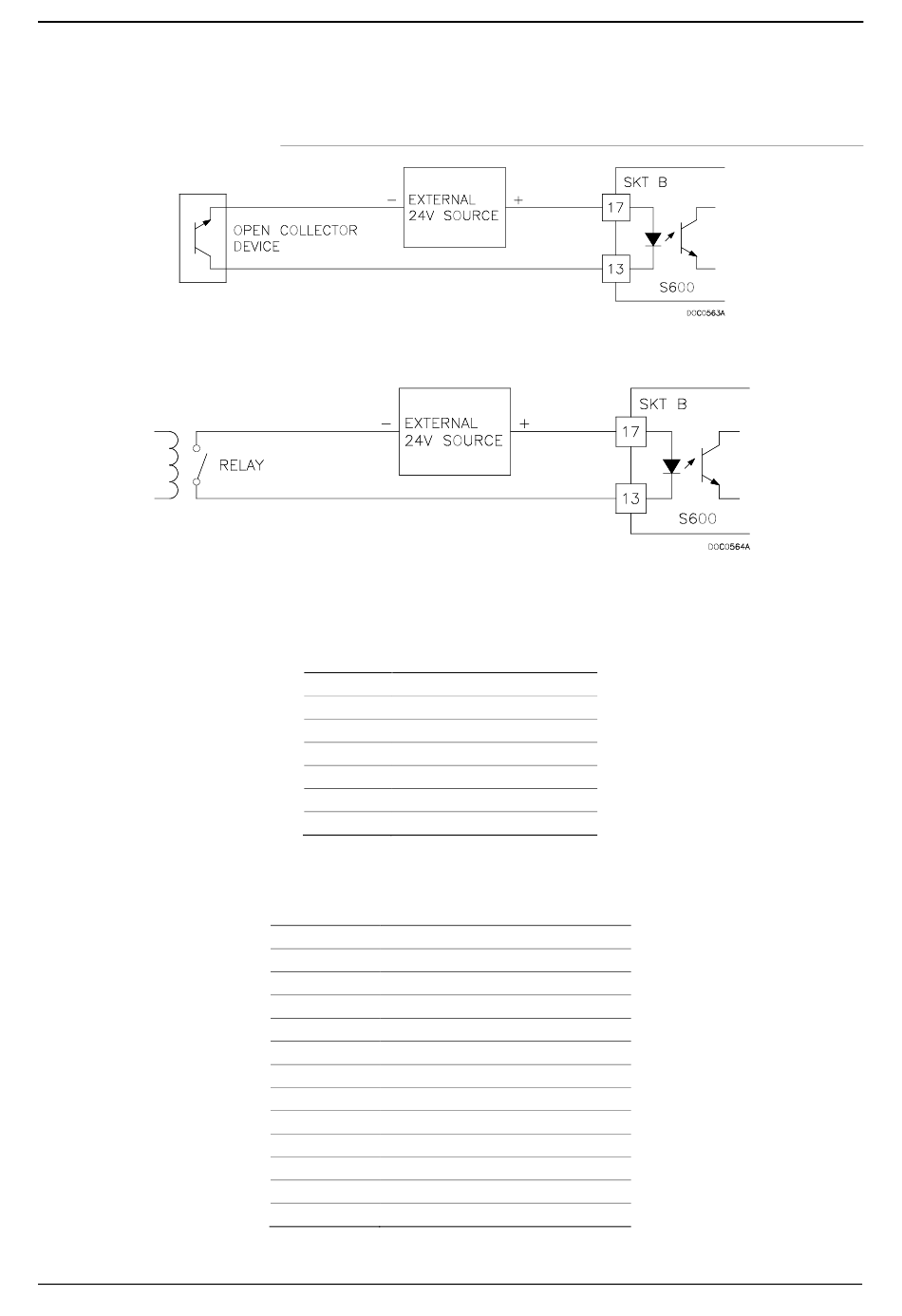

Abbildung 4-9. Digitaler Eingang Schaubild (Offenes Sammlergerät)
4-8
Hinweis
an SKT-B) an eine 24-Volt-Gleichstromquelle anschließen. Die
DIGIN-Leitungen (wie Anschluss 13 auf SKT-B) erwarten
typische „Offener Sammler"-Anschlüsse (Bezug auf GND).
Abbildung 4-10. Digitaler Eingang Schaubild (Relais)
Tabelle 4-4. DIGIN Steckverbinder für SKT-B
Anschluss
13
14
15
16
17
18
19
Tabelle 4-5. DIGIN Steckverbinder für SKT-C
Anschluss
19 DIGIN-CH7
18 DIGIN-CH8
17 RÜCKFÜHRUNG CH5-8
16 DIGIN-CH9
15 DIGIN-CH10
14 DIGIN-CH11
13 DIGIN-CH12
12 RÜCKFÜHRUNG CH9-12
11 DIGIN-CH13
10 DIGIN-CH14
9 DIGIN-CH15
8 DIGIN-CH16
7 RÜCKFÜHRUNG CH13-16
I/O
:
Sie müssen die Zuleitungen (z.B. Anschluss 17
Funktion
DIGIN-CH1
DIGIN-CH2
DIGIN-CH3
DIGIN-CH4
RÜCKFÜHRUNG CH1-4
DIGIN-CH5
DIGIN-CH6
Funktion
Überarbeitet August 2019
