S600+ Bedienungsanleitung
5.2
Bedienfeldanschluss
5-2
LED
4-Richtungen-
Taste

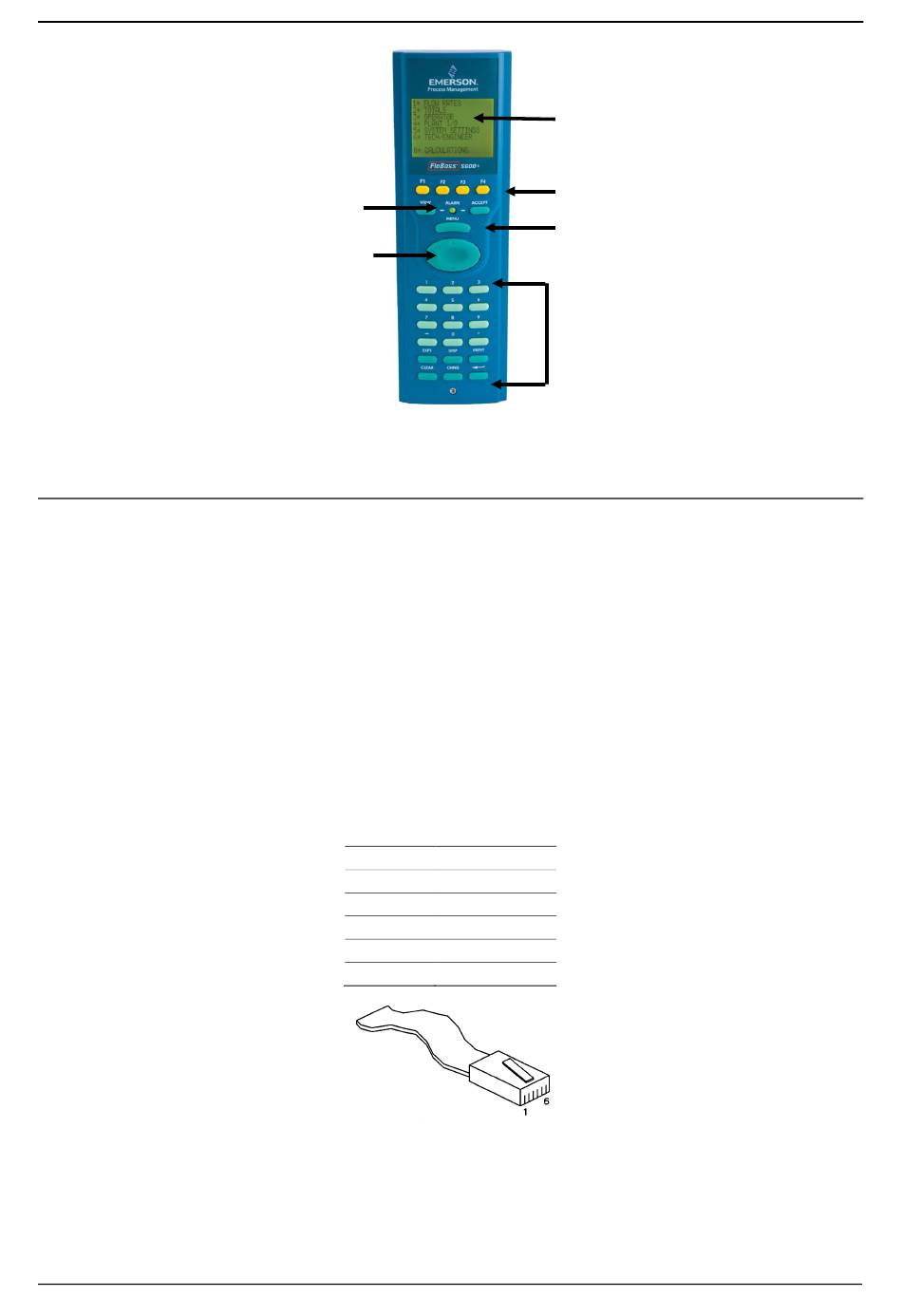

Abbildung 5-1. Bedienfeld
Der Bedienfeldanschluss, der sich unten an der Vorderseite befindet,
ist die primäre Verbindung für das Config600-Softwareprogramm, das
beim Übertragen von Konfigurationsdateien verwendet werden soll.
Der Anschluss erfordert einen sechspoligen RJ-12-Stecker
(Teilenummer 3080017) für die RS-232-Kommunikation (RS-232D)
(siehe Abbildung 5-2).
Tabelle 5-1 zeigt die Belegung der Anschlüsse für einen sechspoligen
Steckverbinder. Weitere Informationen finden Sie in der Tabelle 3-7 in
Abschnitt 3.3.4, Lokaler Bediener-PC oder Remote-Display-Anschluss,
in der die Pinbelegung bei Verwendung der 15-poligen D-Buchse
beschrieben wird.
Tabelle 5-1. Bedienfeldanschlüsse
Anschluss
1
2
3
4
5
6
Abbildung 5-2. Bedienfeldanschluss
Bedienfeld
LCD Display
Tasten F1 bis F4
Menütaste
Numerische Tasten und
Bedientasten
Funktion
RTS
TX
GND
GND
RX
CTS
Überarbeitet August 2019
