4.1.4 Digitale Ausgänge (DIGOUT)

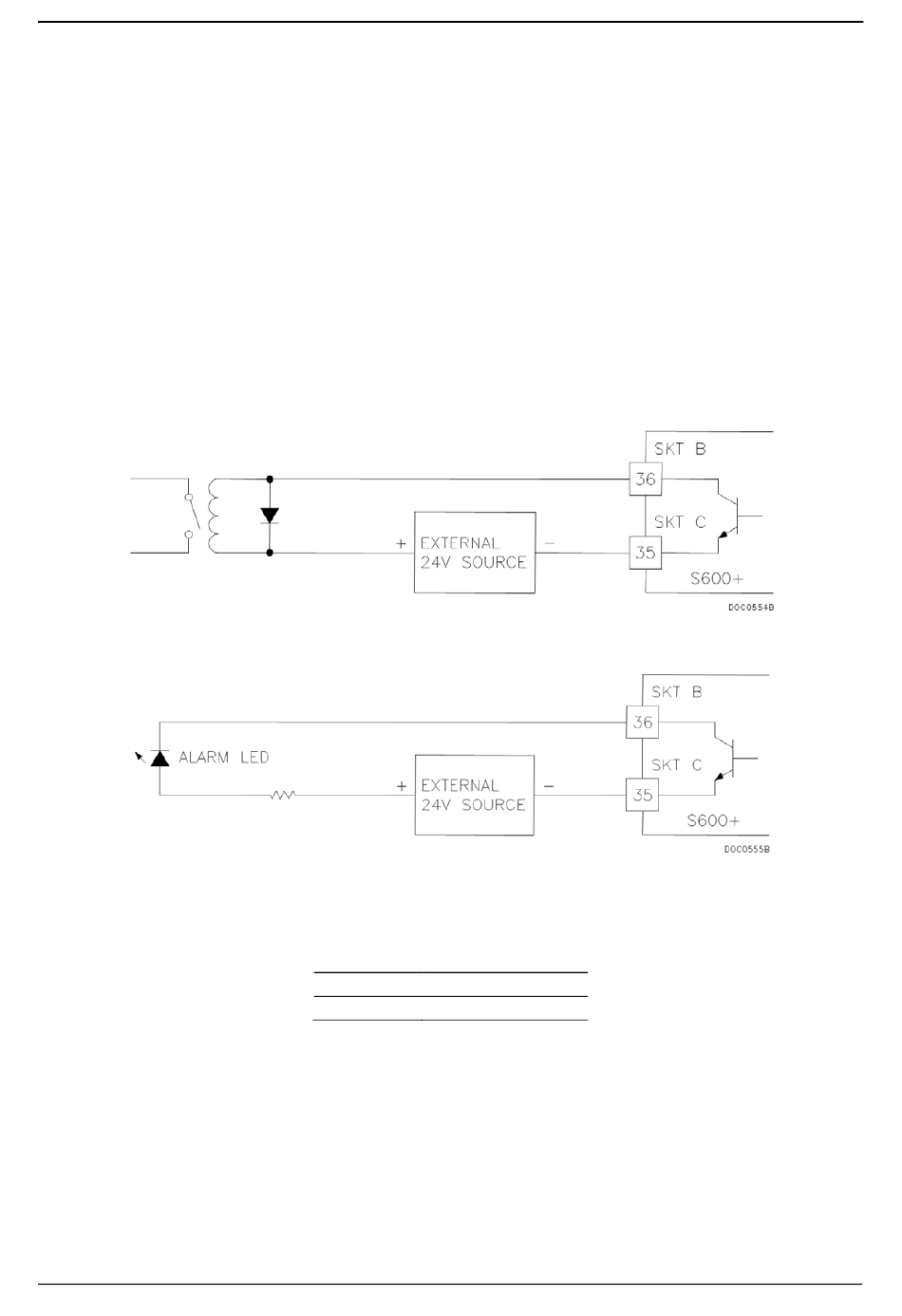

Abbildung 4-12. Digitaler Ausgang Schaubild (24-V-Schaltanzeige)
Überarbeitet August 2019
Der S600+ unterstützt 12 Digitalausgangskanäle (DIGOUT), bei denen
es sich um Offensammlerausgänge handelt. Die maximale
Nennstromstärke beträgt 100 mA bei 24 Volt Gleichstrom.
Ausgangsfrequenzen bis zu 0,5 Hz sind möglich.
Überprüfen Sie sorgfältig die Gleichstrom-Polarität mit einer externen
Gleichstromversorgung in Reihe mit der Last. Bei Verwendung
induktiver Lasten (z.B. Relaisspulen) eine Diode über die Last legen.
Siehe Abbildungen 4-11 und 4-12.
Die DIGOUT-Kanäle verwenden die mit SKT-B und SKT-C
gekennzeichneten Anschlüsse, die sich auf der Rückplatte des E/A-
Moduls befinden. In den Tabellen 4-6 und 4-7 finden Sie
Informationen zu den DIGOUT-Steckverbindungen.
Abbildung 4-11. Digitaler Ausgang Schaubild (Relais)
Tabelle 4-6. DIGOUT Steckverbinder für SKT-B
Anschluss
36
37
Funktion
DIGOUT-CH1
DIGOUT-CH2
I/O
S600+ Bedienungsanleitung
4-9
