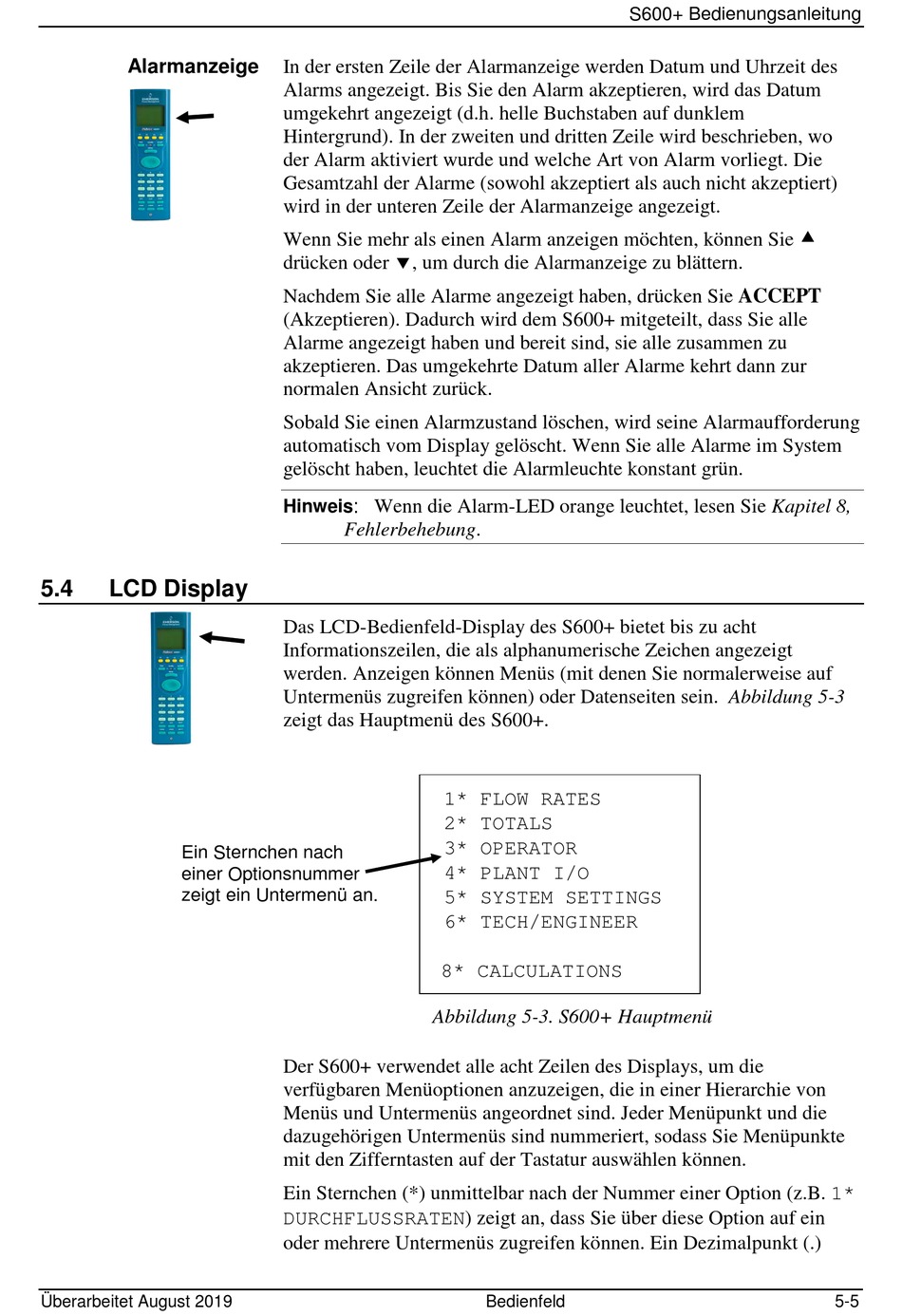

Alarmanzeige
5.4
LCD Display
Ein Sternchen nach
einer Optionsnummer
zeigt ein Untermenü an.
Überarbeitet August 2019
In der ersten Zeile der Alarmanzeige werden Datum und Uhrzeit des
Alarms angezeigt. Bis Sie den Alarm akzeptieren, wird das Datum
umgekehrt angezeigt (d.h. helle Buchstaben auf dunklem
Hintergrund). In der zweiten und dritten Zeile wird beschrieben, wo
der Alarm aktiviert wurde und welche Art von Alarm vorliegt. Die
Gesamtzahl der Alarme (sowohl akzeptiert als auch nicht akzeptiert)
wird in der unteren Zeile der Alarmanzeige angezeigt.
Wenn Sie mehr als einen Alarm anzeigen möchten, können Sie
drücken oder , um durch die Alarmanzeige zu blättern.
Nachdem Sie alle Alarme angezeigt haben, drücken Sie ACCEPT
(Akzeptieren). Dadurch wird dem S600+ mitgeteilt, dass Sie alle
Alarme angezeigt haben und bereit sind, sie alle zusammen zu
akzeptieren. Das umgekehrte Datum aller Alarme kehrt dann zur
normalen Ansicht zurück.
Sobald Sie einen Alarmzustand löschen, wird seine Alarmaufforderung
automatisch vom Display gelöscht. Wenn Sie alle Alarme im System
gelöscht haben, leuchtet die Alarmleuchte konstant grün.
: Wenn die Alarm-LED orange leuchtet, lesen Sie Kapitel 8,
Hinweis
Fehlerbehebung.
Das LCD-Bedienfeld-Display des S600+ bietet bis zu acht
Informationszeilen, die als alphanumerische Zeichen angezeigt
werden. Anzeigen können Menüs (mit denen Sie normalerweise auf
Untermenüs zugreifen können) oder Datenseiten sein. Abbildung 5-3
zeigt das Hauptmenü des S600+.
1* FLOW RATES
2* TOTALS
3* OPERATOR
4* PLANT I/O
5* SYSTEM SETTINGS
6* TECH/ENGINEER
8* CALCULATIONS
Abbildung 5-3. S600+ Hauptmenü
Der S600+ verwendet alle acht Zeilen des Displays, um die
verfügbaren Menüoptionen anzuzeigen, die in einer Hierarchie von
Menüs und Untermenüs angeordnet sind. Jeder Menüpunkt und die
dazugehörigen Untermenüs sind nummeriert, sodass Sie Menüpunkte
mit den Zifferntasten auf der Tastatur auswählen können.
Ein Sternchen (*) unmittelbar nach der Nummer einer Option (z.B. 1*
DURCHFLUSSRATEN) zeigt an, dass Sie über diese Option auf ein
oder mehrere Untermenüs zugreifen können. Ein Dezimalpunkt (.)
S600+ Bedienungsanleitung
Bedienfeld
5-5
