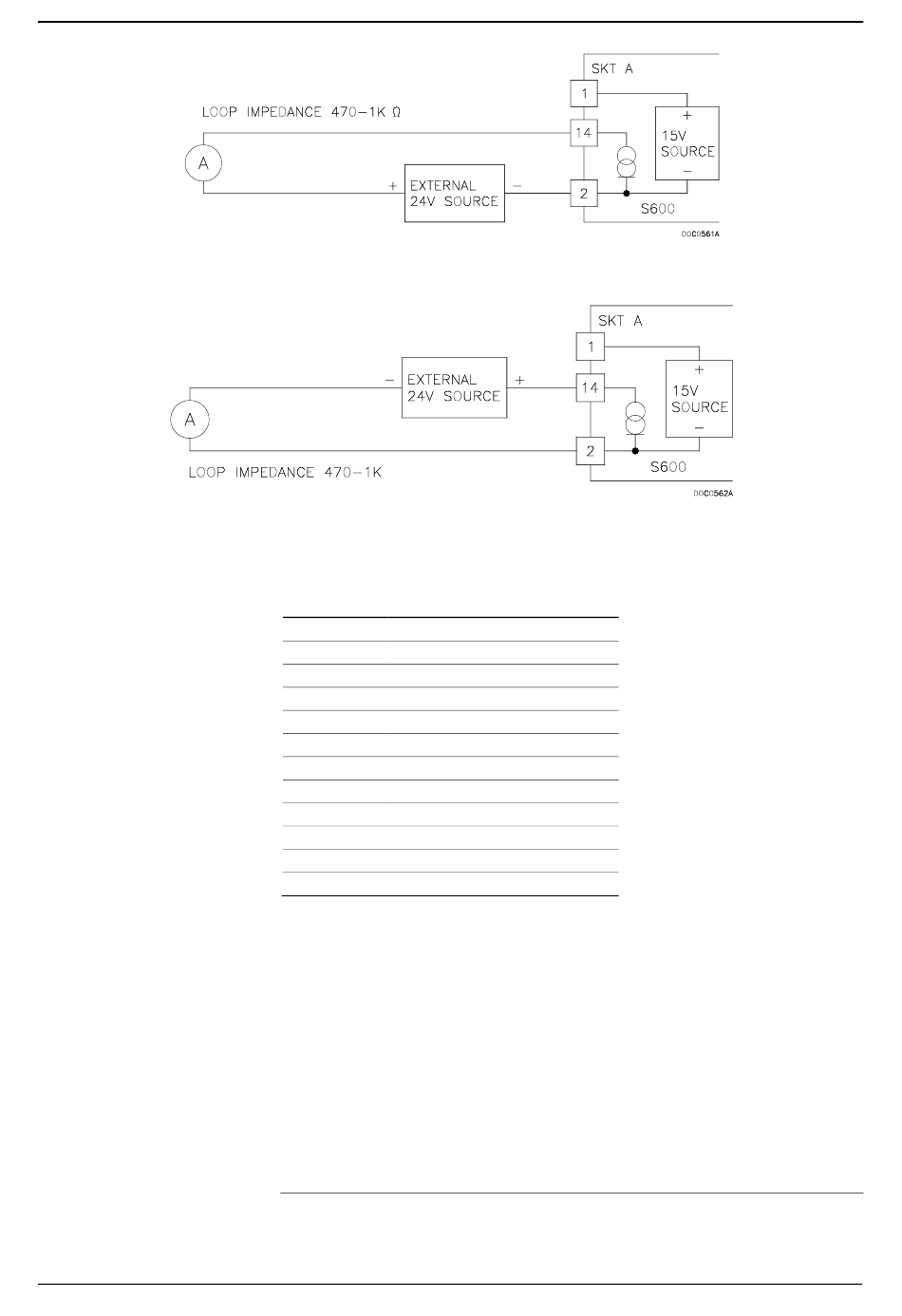

Abbildung 4-7. Analogausgang Schaubild (extern eingespeistes Gerät)
Abbildung 4-8. Analogausgang Schaubild (extern eingespeist über S600+)
4.1.3 Digitale Eingänge (DIGIN)
Überarbeitet August 2019
Tabelle 4-3. Steckverbinder des D/A-Wandlers für SKT-A
Anschluss
1
14
2
15
3
16
4
17
5
18
6
19
#Jedes Einsteckmodul verfügt über 16 optisch isolierte digitale
Eingänge (DIGIN). Die digitalen Eingänge wurden in vier Bänken mit
vier unabhängigen asymmetrischen Eingängen mit einer gemeinsamen
Einspeisung zusammengefasst. Siehe Abbildungen 4-9 und 4-10.
Die Messzeit beträgt weniger als 1 Sekunde.
Die DIGIN-Kanäle verwenden die mit SKT-B und SKT-C
gekennzeichneten Anschlüsse, die sich auf der Rückplatte des E/A-
Moduls befinden. In den Tabellen 4-4 und 4-5 finden Sie
Informationen zu den DIGIN-Steckverbindungen.
Funktion
DAC-CH1 +15 V QUELLE
DAC-CH1 SENKE
DAC-CH1 0 VDC
DAC-CH2 +15 V QUELLE
DAC-CH2 SENKE
DAC-CH2 0 VDC
DAC-CH3 +15 V QUELLE
DAC-CH3 SENKE
DAC-CH3 0 VDC
DAC-CH4 +15 V QUELLE
DAC-CH4 SENKE
DAC-CH4 0 VDC
I/O
S600+ Bedienungsanleitung
4-7
