Die DIGIN-Kanäle verwenden die SKT-E und SKT-F Anschlüsse, die
sich auf der Rückplatte des Prover-Moduls befinden. In den Tabellen
4-15 und 4-16 finden Sie Informationen zu den DIGIN-
Steckverbindungen.
: Sie müssen die Zuleitungen (z.B. Anschluss 17 an SKT-E)
Hinweis
an eine 24-Volt-Gleichstromquelle anschließen. Die DIGIN-
Leitungen (wie Anschluss 13 auf SKT-E) erwarten typische
„Offensammler"-Anschlüsse (Bezug auf GND).

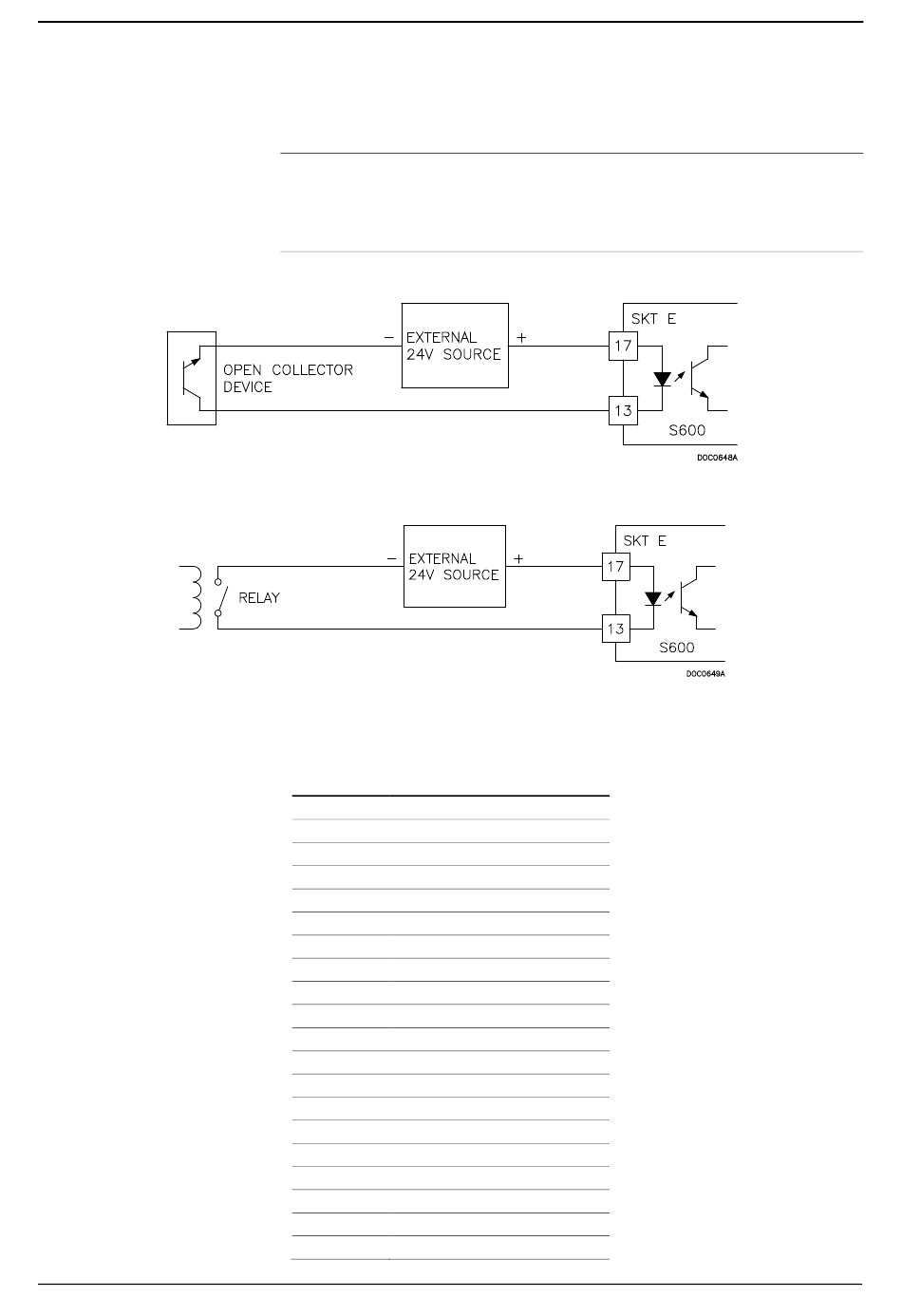

Siehe Abbildungen 4-24 und 4-25 für die Feldverdrahtungspläne.
Abbildung 4-24. Digitaler Eingang Schaubild (Offensammlergerät)
Abbildung 4-25. Digitaler Eingang Schaubild (Relais)
Tabelle 4-15. DIGIN Steckverbinder für SKT-E
Anschluss
13
DIGIN-CH1
14
DIGIN-CH2
15
DIGIN-CH3
16
DIGIN-CH4
17
RÜCKFÜHRUNG CH1-4
18
DIGIN-CH5
19
DIGIN-CH6
1
DIGIN CH-17
2
DIGIN CH-18
3
DIGIN CH-19
4
DIGIN CH-20
5
RÜCKFÜHRUNG CH-17-20
6
DIGIN CH-21
7
DIGIN CH-22
8
DIGIN CH-23
9
DIGIN CH-24
10
RÜCKFÜHRUNG CH 21-24
20
DIGIN CH-25
21
DIGIN CH-26
22
DIGIN CH-27
I/O
Funktion
