Vorsicht

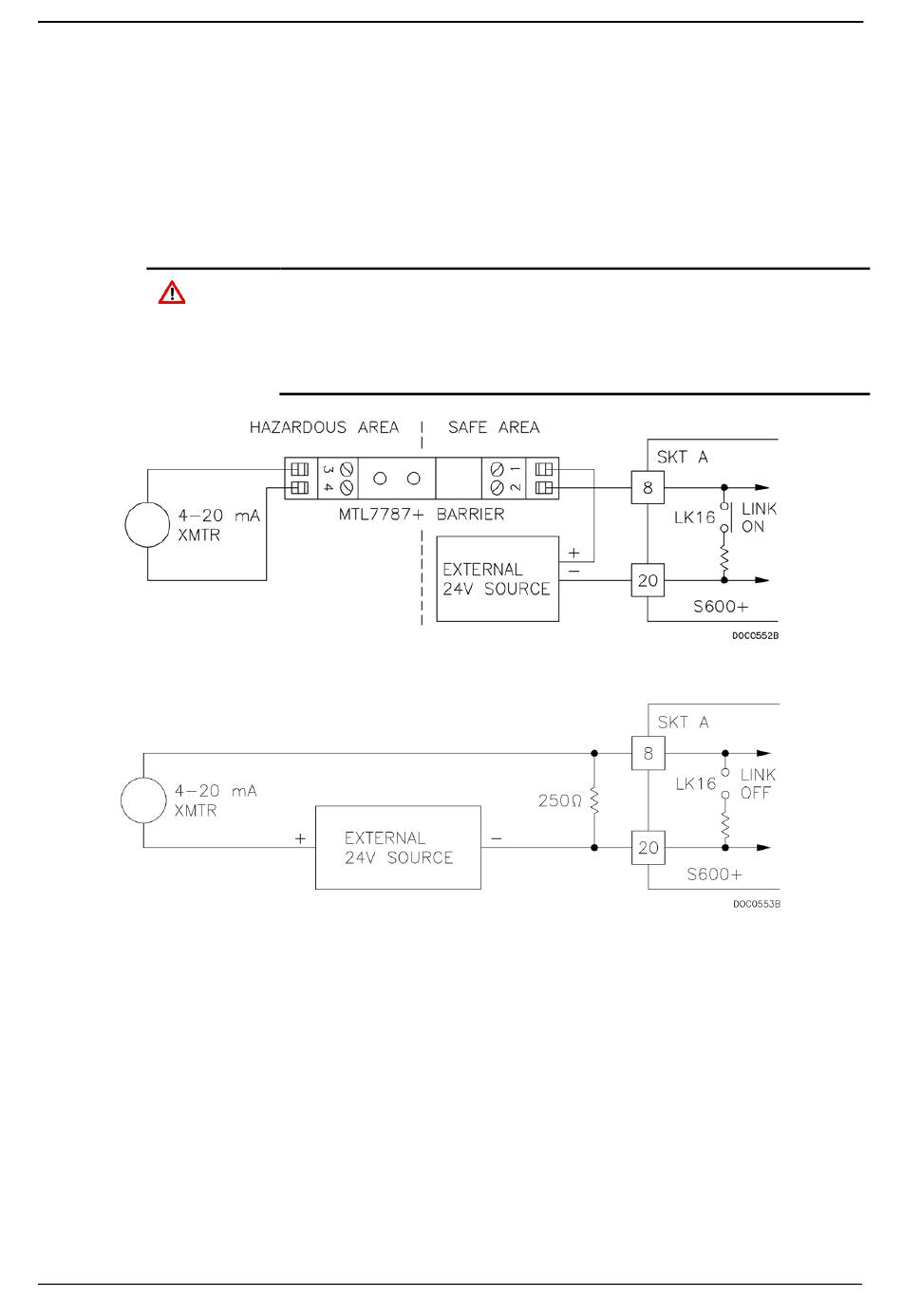

Abbildung 4-4. Analogeingang Schaubild (mit IS-Barriere und internem Widerstand)
Abbildung 4-5. Analogeingang Schaubild (ohne IS-Barriere und internem Widerstand)
Überarbeitet August 2019
werden. Das Modul bietet außerdem zwei Nur-Strom-Eingänge (ANIN
11 und 12) für insgesamt 12 Analogeingänge.
Die primäre Messung für ANIN 1-10 ist die Spannung, die mit einer
stabilen Referenzquelle verglichen wird. Die Kanäle können mithilfe
einer Bitverbindung (Steckbrücke) auf dem Modul für den Strom
konfiguriert werden, um einen hochgenauen kalibrierten
Nebenschlusswiderstand parallel zum Eingang zu platzieren. Siehe
Abbildungen 4-4 und 4-5.
Stellen Sie die Kanäle für jeden A/D-Wandler auf den gleichen Wert ein,
um die Genauigkeit zu gewährleisten. Stellen Sie alle Kanäle ANIN 1-5
am ersten A/D-Wandler entweder auf Spannung oder auf Strom ein.
Stellen Sie alle Kanäle ANIN 6-10 am zweiten A/D-Wandler entweder auf
Spannung oder auf Strom ein. In der Tabelle 4-13 finden Sie
Informationen zu den Steckbrückeneinstellungen am E/A-Modul.
Die ANIN-Kanäle verwenden die mit SKT-A und SKT-B
gekennzeichneten Anschlüsse, die sich auf der Rückwand des E/A-
Moduls befinden. Die Kanäle CH1 bis CH10 befinden sich am
Anschluss SKT-A. Die Kanäle CH11 und CH12 befinden sich am
Anschluss SKT-B. In den Tabellen 4-1 und 4-2 finden Sie
Informationen zu den ANIN-Steckverbindern.
S600+ Bedienungsanleitung
I/O
4-5
