RESERVED FOR FRONT PANEL
AND CONFIG 600 COMMS
3.2
Stromversorgung
Überarbeitet August 2019

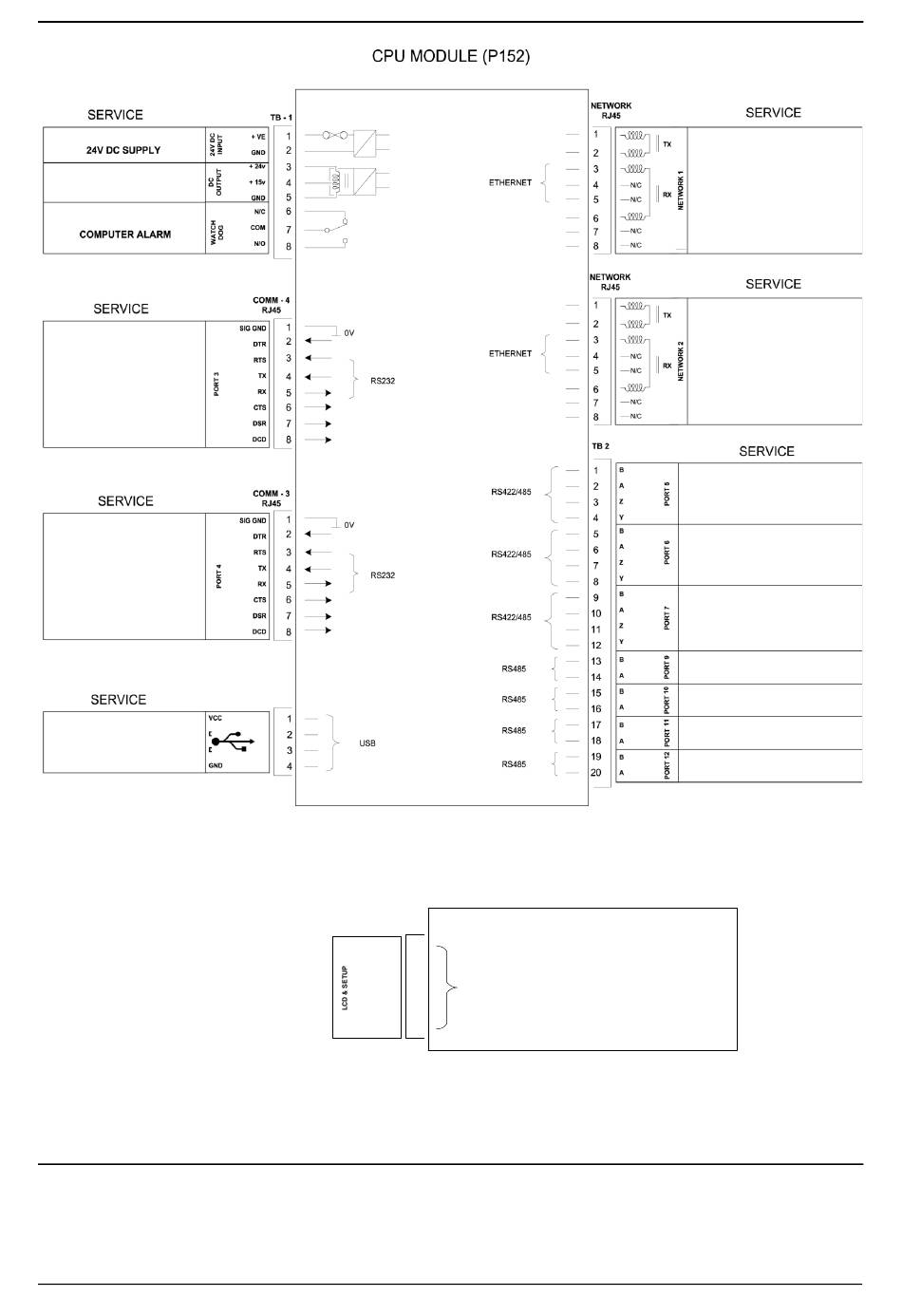

Abbildung 3-3. CPU-Modul Endanschlüsse
COMM - 1
SERVICE
GND
GND
Abbildung 3-4. Frontplattenendanschlüsse
Der Stromanschluss ist ein steckbarer Standard-Schraubklemmenblock
mit 5 mm Rastermaß auf dem CPU-Modul. Der Stromanschluss ist mit
TB-1 gekennzeichnet. In der Tabelle 3-1 finden Sie Informationen zu
den TB-1-Steckverbindungen.
P153 FRONT PANEL
RJ-12
RTS
1
TX
2
3
PC SETUP
4
5
RX
6
CTS
CPU-Module
S600+ Bedienungsanleitung
3-3
