S600+ Bedienungsanleitung
2.4.4 Neuinstallation der Frontplatte
Vorsicht
Vorsicht
2-8

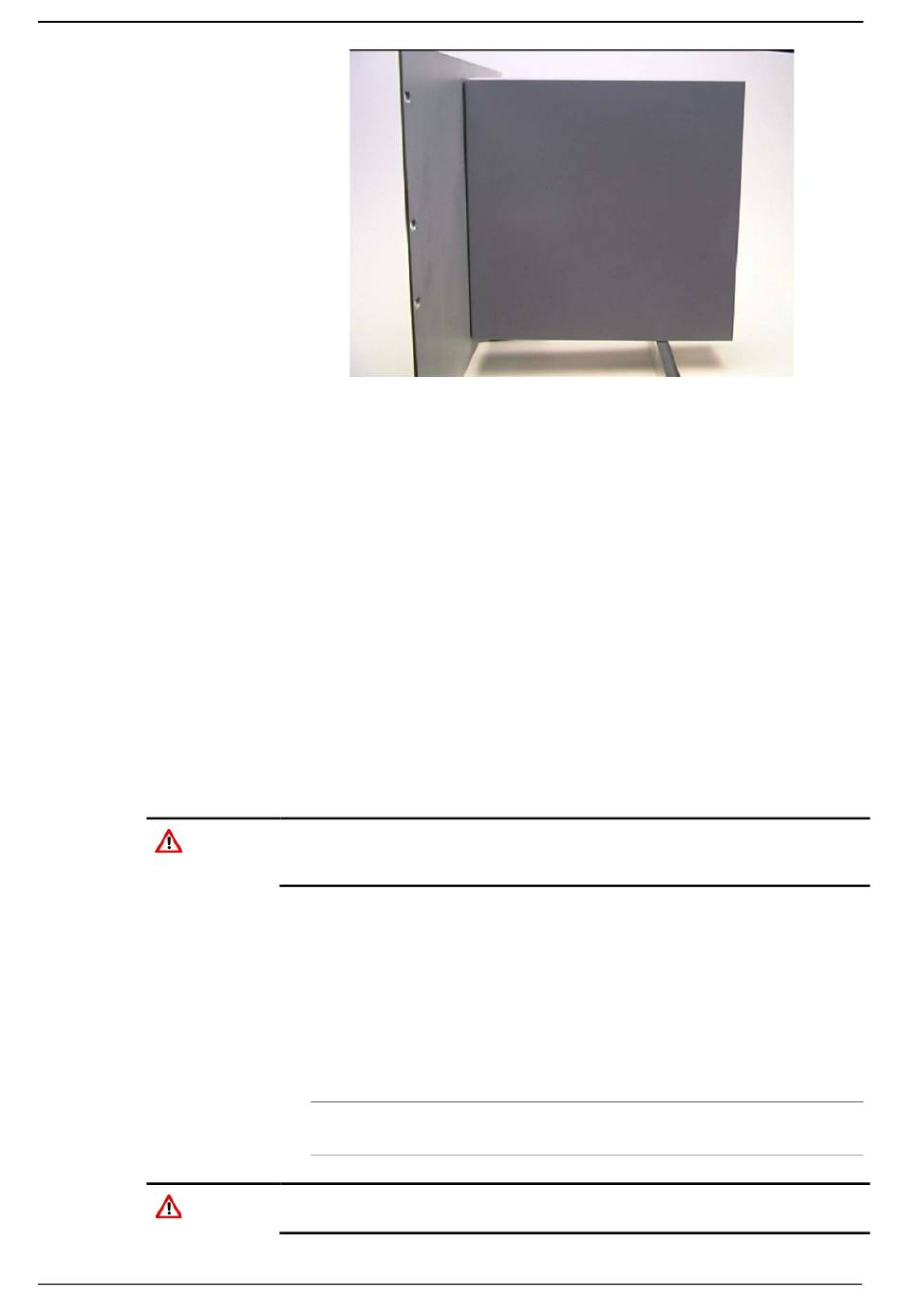

Abbildung 2-7. Bedienfeldeinbaustütze
Legen Sie die Vorderseite des Gehäuses gegen die Rückseite des
4.
vorbereiteten Ausschnitts.
5.
Bringen Sie die oberen und unteren Vorsprünge wieder an und
ziehen Sie sie mit einem 5,5-mm-Inbusschlüssel (5 BA) fest.
6.
Nachdem Sie die hintere Halterung montiert haben, befestigen Sie
das Gehäuse mit einer selbstschneidenden Schraube an der hinteren
Halterung. Die maximale Tiefe der Schraube im Gehäuse sollte 3
mm (0,12 in) betragen.
Das erneute Installieren der Frontplatte ist die letzte Phase des
Installationsvorgangs:
1.
Schließen Sie das Flachbandkabel an die Frontplatte an.
Beachten Sie, wie der Stecker in die Keilnut passt. Sie müssen das
Flachbandkabel richtig anschließen. Drücken Sie den Stecker nicht mit
Gewalt in die Keilnut.
Setzen Sie die Oberseite der Frontplatte über die Haltenut am
2.
oberen Vorsprung und schieben Sie die Frontplatte nach unten.
3.
Befestigen Sie die Frontplatte, indem Sie die Sechskantschraube in
die Aussparung in der unteren Mitte der Frontplatte einsetzen.
Ziehen Sie die Schraube mit einem 2,5-mm-Inbusschlüssel
4.
handfest an. Drehen Sie weitere 180 Grad im Uhrzeigersinn, um
die Installation abzuschließen.
: Setzen Sie die Schutzkappe wieder ein, falls diese
Hinweis
ursprünglich angebracht war.
Ziehen Sie die Schraube nicht zu fest an. Übermäßiges Anziehen
beschädigt die Frontplatte.
Installation
Überarbeitet August 2019
