E/A-Modul (P144)
4-2
Das E/A-Modul (P144) misst Prozesssignale, die die CPU beim
Ausführen der Flow-Computer-Funktionen verwendet. Das Modul
bietet 12 analoge Eingänge (AE), 4 analoge Ausgänge (AA), 16
digitale Eingänge (DE), 12 digitale Ausgänge (DA), 4 Impulseingänge
(IE), 5 Impulsausgänge (IA), 3 Frequenzeingänge (Dichte) und 3
PRT/RTD-Eingänge. Die Anschlüsse der E/A-Module sind in
Abbildung 4-2 dargestellt.
Für die Feldverdrahtung bietet das Modul drei D-Steckverbinder mit
geringer Dichte: SKT-A, SKT-B, und SKT-C (siehe Abbildung 4-1).

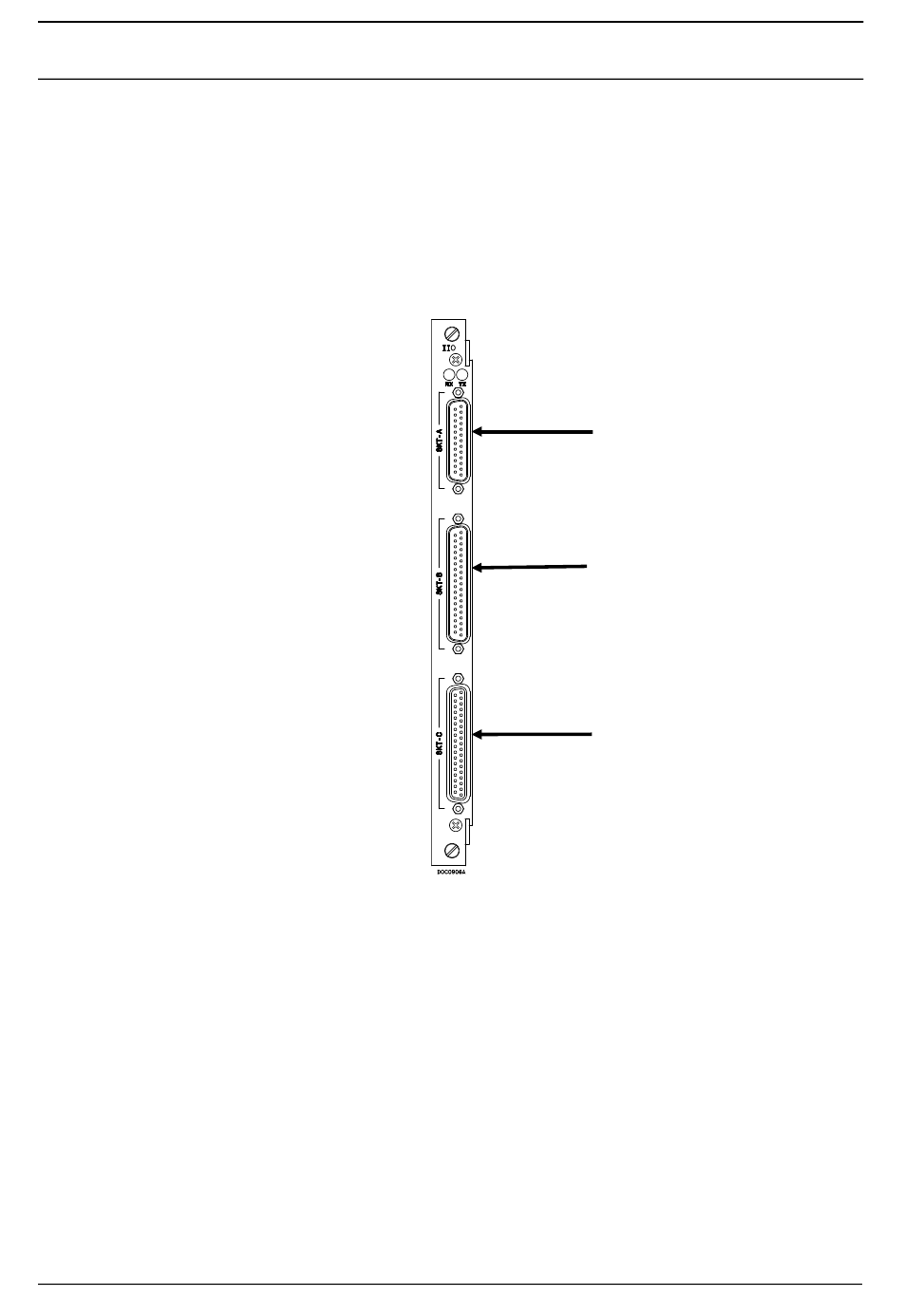

Abbildung 4-1. E/A-Modul (P144)
I/O
SKT-A
ANIN 1-10
ANOUT 1-4
SKT-B
ANIN 11-12
DIGIN 1-6
DIGOUT 1-2
Frequenzeingänge
Impulsausgänge
SKT-C
DIGIN 7-16
DIGOUT 3-12
Turbineneingänge
